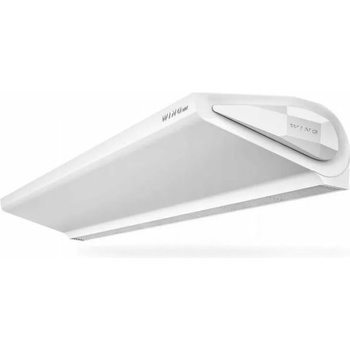

VTS Wing II C200 EC (1-4-2801-0267)

Въздушна завеса без подгряване на въздуха WING II C200 EC, 200 cm

• Въздушна заве са с уникален крилен дизайн. Дизайнът на уреда поддържа въздушния поток и ефективно намалява нивото на шума
• Електрон о управляемият мото позволява лесна настройка на завесата на всяка входна врата
• Характерна а форма на страничния капак във форма на диамант защитава охлаждащата система на двигателя
• Благод рение на оптимизираната конструкция на капаците, почистването на завесата е удобно и не изисква демонтаж на която и да е част и така се осигурява хигиенна работа
• Двойното покритие (поцинковане + прахова боя) осигурява дългосрочна защита срещу корозия и естетически дизайн
• Енергоефе тивен двигател на вентилатора (EC): съвременният дизайн на двигателя на вентила тора спестява до 60% от енергията в сравнение с конвенционалните уре ди
• По-висока ефективност в обхвата на регулиране в сравнение с обикновените двигатели
  Отлична издържливост
  Ниски разходи за поддръжка
  Възможност за директно свързване към BMS система
  Регулиране на въртенето на вентилаторите с 0-10V DC сигнал
• Размер на вратата: max. 1 m за 1 завеса WING, при необходимост може да се монтират няколко завеси в паралел
• Максимал а височина на вратата: 4,0 m
• Максимален деби т: 4,600 m3/h
• Ел. мощност: 260 W
• Ел. захранване: 1 x 230 V, 50 Hz
• Клас на защита: IP20
• Размери: 2098 x 210 x 465 mm
• Тегло: 32,5 kg
• Доставя се с монтажен шаблон: при доставка всяка въздушна завеса WING се доставя с шаблон,  съдържащ разстоянието между отворите и нивелиране на линиите. Всичко, което трябва да направите, е да изрежете шаблона от капака на картона и сте готови за монтаж
• Хоризонта ен монтаж или вертикален монтаж
• Монтаж: Специалните скоби и точките за закрепване позволяват незабавно монтиране на завесата. Окачването не е включено в комплекта и може да се поръча допълнително
• Про зводител: VTS Group - Полша

Принципна схема за монтаж на топловъздушни зав еси серия WING:

Всяка въздушна завеса WING C може да се монтира хоризонтално или вертикално.  Благодарение на тънкия дизайн, много малката височина на корпуса и наклонения вход за въздух, устройството може да бъде монтирано в ограничено пространство над вратата, без да оказва влияние върху вратата.

Хоризонтален монтаж на въздушни завеси WING в паралел:

Вертика ен монтаж на въздушни завеси WING в паралел:

ТЕХНИЧЕСКИ КАТАЛОГ WING

ТЕХНИЧЕСКА ДОКУМЕНТАЦИЯ WING

ЕЛЕКТРИЧЕСКИ СХЕМИ WING

ИНСТРУКЦИЯ HMI WING

ИНСТРУКЦИЯ ЗА BMS ВРЪЗКА HMI VOLCANO/WING

УПЪТВАНЕ ЗА СЕНЗОР ЗА ВРАТА

Мар ка:  VTS - Полша . Гаранционен срок:  24 месеца. Срок за доставка: 3-4 седмици
