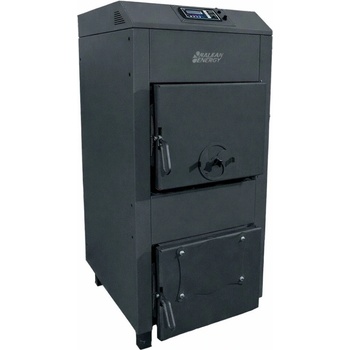

Balkan Energy P80 80 kW (08.438.028)

Котел на твърдо гориво от стомана с интелигентен контролер и електрически вентилатор за принудително и регулируемо подаване на въздух. Серията котли на твърдо гориво Balkan Energy P покрива диапазон от 30 до 100 kW, отговаряйки на нуждите от отопление на средни до големи помещения. Предназначени за изгаряне на твърди горива, тези котли предлагат и възможност за монтиране на пелетна горелка.



Характеристики Конструкция

- Корпусът на котела е изработен от висококачествена стомана с дебелина 5 мм.
- Разполага с горивна камера с голяма топлообменна повърхност и ниско съпротивление за по-ефективна тяга.
- Голямата врата улеснява зареждането на котела с големи дърва и неговото почистване.



Ефективност

- Горивната камера е оребрена, а отделените при горенето газове в камерата описват триходов път, което спомага за максимизиране на топлообмена.
- Триходовият път включва тръби с турбулатори за регулиране на скоростта на изходящите димни газове и оптимизиране на ефективността. Тръбите са с голям диаметър, за да се постигне ефективен контрол на потока отработени газове.
- Горивната камера е изцяло обвита от водната риза, за да се подобри ефективността на топлообмена.
- Котелът е външно изолиран с плътна керамична каменна вата, предназначена да издържа на високи температури.
- Подаването на въздух се регулира от висококачествен вентилатор, разположен в задната част на котела.
- Електронен контролер измерва температурата на водата в горната и долната част на котела, както и температурата на изхода на димните газове. Той автоматично регулира подаването на въздух, за да оптимизира изгарянето и да увеличи икономията на гориво.
- Системата може да бъде свързана към вътрешен термостат.
- Долната врата е с фабричен отвор за пелетна горелка.



Микропроцесорно управление ST-81 zPID



Функции на контролера

• Управление на вентилатора със стъпка 1 от 0 до 100.
• Управление на циркулационна помпа за централно отопление.
• Управление на помпата за битова гореща вода.
• Свързване на стаен термостат за подобрено регулиране на температурата.
• Софтуер zPID за автоматично регулиране на входящия въздух, оптимизиране на изгарянето и икономията на гориво.

Оборудване на контролера

• LCD екран за показване на показанията.
• Два температурни сензора за вода в горната и долната част на корпуса на котела (CH температурни сензори)
• Един сензор за битова гореща вода (HCW сензор)
• Един сензор за температура на дима.
• Високотемперату рна защита с термично реле за претоварване.
• Контролният панел е изработен от материали, устойчиви както на високи, така и на ниски температури.

Принцип на работа:

Управлението ST–81 zPID е предназначено за котли за централно отопление. Контролира работата на циркулационна помпа, помпа за БГВ, както и вентилатор за принудително обдухване. Има 4 различни режима на работа, ефективно управлявщи монтираната помпа:

• Отоплени е;
• Приоритет на котела;
• Паралелн помпи;
• Летен режим.

Контролерът измерва температурата на димните газове и водата в горната и долната част на котела и използва функцията zPID за автоматично регулиране на входящия въздух, оптимизирайки горенето за максимална производителност и икономия на гориво.



Елементи, осигуряващи безопасност

За да се осигури надеждна и безопасна работа на котела, са монтирани редица елементи, гарантиращи това:

• STB - термостат,  който прекъсва захранването при прегряване;
• Пред азен клапан на 3 bar, включен в комплект;
• Предпа ен топлообменник - в случай на прегряване, през него протича студена вода, която понижава температурата на котела. Свързването на котела към водоснабдителната мрежа трябва да се извърши чрез термостатичен вентил (не е включен в комплекта);
• Елект ронна система за управление, която спира подаването на въздух към горивната камера в случай на прегряване;
• Авто атично спиране на подаването на въздух в случай на прекъсване на захранването.

Котелът о говаря на стандарта EN 303-5 и притежава CE Сертификат.



Устройство на котела



1 - Горивна камера
2 - Врата за зареждане с гориво
3 - Врата за почистване на пепелта
4 - Напорен вентилатор (за модели с вентилатор)
5 - Управление ST-81 zPID (за модели с вентилатор)
6 - Комин
7 - Клапа за регулиране на тягата в комина
8 - Ревизионен отвор за почистване на комина
9 - Сензорен термометър (за модели без вентилатор)
10 - Аварийна серпентина
11 - Клапа за вторичен въздух
12 - Клапа за подаване на въздух (за модели без вентилатор)
13 - Механичен термо регулатор (за модели без вентилатор)
14 - Капак на кабелно гнездо
15 - Ревизионен капак за датчици
16 - G 1½ Щуцер за входяща вода
17 - G 1½ Щуцер за изходяща вода
18 - G ½ Щуцер за пълнене и източване на котела
19 - Капак на отвора за монтиране на горелка
20 - Предпазна вратичка за пепелта
21 - Врата за осигуряване на димохода
22 - Горна предпазна врата
23 - Тавичка за пепел
24 - Разпределител на въздуха
25 - Предпазител
26 - Предпазен термостат за котел – STB



Примерни схеми на свързване на котел към някои видове отоплителни инсталации
