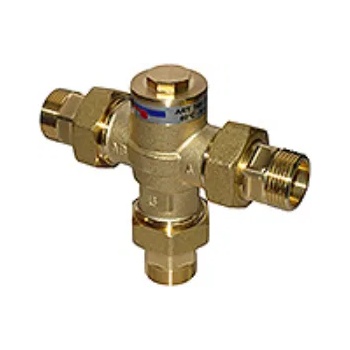

Brv - Италия BRV 749 1" 60°C Трипътен термовентил за котли до 65kW (04749-60)

Трипътен термовентил за котли BRV 749

• Термостатиче вентил с пряко действие за отоплителни котли и др.
• Анти-кондензацио нните смесителни вентили оптимизират връзките между топлинния източник и отоплителната инсталация или буферния съд посредством автоматично регулиране на температурата на връщащата вода към топлинния източник с настроената температура
• Прил жение: термостатичните вентили с пряко действие са предназначени за отоплителни инсталации най-често с котли на твърдо гориво и биомаса
• При достигане на посочената температура вентилът пропуска потока към инсталацията, а при по-ниска температура водата циркулира в котелния кръг
• Температура а на отваряне - фабрично калибрирана: 60 °C
• Хистерези : ≈10 °C
• Максимална работна температура: 100 °C
• Максимална мощност на топлинния източник (котела): 65 kW
• Максимален допустим дебит през вентила: 2800 l/h (при работна температурна разлика Δt= 20°C и мощност на отопление 65 kW)
• Габаритни размери (монтажна дължина, височина): 160 / 136 mm
• Размер на шестограма: ◊19 mm, размер на шестограма на холендрите: ◊46 mm
• Нетно тегло: 1300 g
• Присъедини елен размер: 1", присъединяване на холендри с външни резби
• Коефициент на дебита KVS: 7.2 / 4.8 m³/h (KVS стойността е посочена в случаите A-AB и B-AB)
• Макс. работно налягане: 10 bar
• Изработени от месинг
• Производи ел: BRV - Италия

Схема на свързване

Положения на монтаж

Диаграма за бърз избор

Монтаж

Вентила трябва да бъде инсталиран между двете страни на топлинния иточник във вертикална или в хоризонтална позиция.

• На връщащата тръба на котела (при вентили с температура 45°C, 55°C и 60°C),  при режим на смесване
• На подаващата тръба на буферния съд (при вентили с температура 70°C or 80°C), при разделителна функция
• За оптимизация на антикондензационния контрол се препоръчва монтажа на вентила да бъде на връщащата тръба на котела

Схема 1. Смесителен режим с антикондензационна функция (max. Δp: 100 kPa)

Схема 2. Монтаж в разделителен режим с контролна функция (max. Δp: 30 kPa)

Принцип на работа

(1) Стартиране на отоплителната система (загряване на котела)

При запалване на котела термовентила е напълно затворен към потреблението (изход A). Този процес продължава до загряването на котела и достигане на зададената температура на отваряне на термовентила (според калибровката, примерно 55°C). При този режим топлоносителя преминава през байпаса (изход B), докато температурата в котела се повишава бързо.

(2) Загряване на системата (респективно загряване на буфера)

При достигане на работната температура (примерно 55°C), пътя към консуматорите (вход A) междувременно и пропорционално се отваря, а байпаса (изход B) се затваря. Температурата на топлоносещата течност в котела се понижава бавно, отдава температурата си към консуматорите и в даден момент пада, но не и под зададената температура (55°C).

(3) Работеща система

Температу ата на топлоносителя се повишава прогресивно до напълното отваряне на термичния клапан (изход A) и се насочва към свързания байпас (изход B). Това става при температура с 10 градуса по-голяма от тази на калибровката на избрания вентил (в случая 55°C + 10°C = 65°C). По този начин инсталацията работи в стойностите на желаната зададена температура.

ТЕХНИЧЕСКИ ЛИСТ АНТИКОНДЕНЗАЦИОННИ ВЕНТИЛИ ЗА КОТЛИ BRV

Произво ител:  BRV Bonetti Rubinetterie Valduggia S. r. l. , Италия . Гаранционен срок:  24 месеца

BRV Bonetti Rubinetterie Valduggia S. r. l. присъства на международния пазар като утвърден производител на компоненти за отоплителни и хидравлични системи от 1970 г. Производството включва от основни компоненти като сферични кранове и фитинги, до термостатични клапани, до най-модерните продукти от програмата ModvlvS. Те също така задоволяват най-новите нужди от интегриране в традиционните отоплителни системи на енергия, произведена от възобновяеми източници
