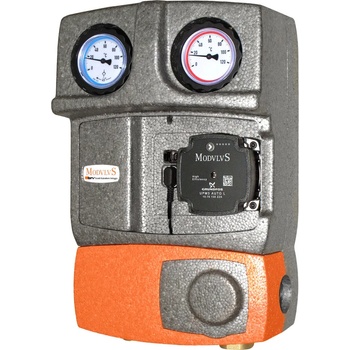

Brv - Италия M2 fix3 f3 1" upm3 К 25-70 Помпена група с термостатичен смесител (20355r-f3-2570)

Помпена група за отопление със трипътен термостатичен смесителен вентил с регулируема температура M2 FIX3 F3 1", с циркулационна високоефективна помпа Grundfos UPM3 К AUTO 25-70 180

• Двуконту рнa (двущранговa) помпенa групa със смесителен вентил с регулируема температура
• Прис единяване: 1" F, с холендрови връзки

Помпената група се състои от:

ПОДАВАЩА ЛИНИЯ (Първичен контур):

• 3-пътен термостатичен смесителен вентил с регулируема температура с обхвати: 20°C ÷ 45°C.  Термостатичният смесителен вентил е с възможност за настройка в температ урния диапазон от 20 до 45°C
• Сферичен кран DN20 със специален термометър на ръкохватката с диапазон на измерваната температура 0°C ÷ 120°C и оцветен в червен цвят пръстен
• Циркулац онна помпа: с циркулационна високоефективна помпа Grundfos UPM3 AUTO 25-70 180 DN25, L= 180 mm, с присъединителен размер 1 1/2" М
• Холендри
• Мо нтиран байпасен баланс вентил с обхват 0-0,5 bar

ВРЪЩАЩА ЛИНИЯ (Вторичен контур):

• Сфериче н кран DN20 с вграден в него възвратен клапан, тариран със съпротивление 20 mbar и със специален термометър на ръкохватката с диапазон на измерваната температура 0°C ÷ 120 °C, оцветен в син цвят пръстен. Действието на възвратният клапан може да бъде игнорирано със завъртане на ръкохватката под ъгъл 45°
• Тройник към смесителния вентил и тръбна линия
• Холендри

Характерист ки:

• Топлоизолир ана кутия от EPP с размери: 250 x 380 x 170 mm
• Клас на налягане: PN 10. Максимална температура: 110 °С
• Междуцентрово разстояние: 125 mm
• Максимална отоплителна (топлинна) мощност: с мощност до 14 kW и експлоатационен дебит до 1500 l/h
• Външни тръбни връзки: 1" F

Области на приложение:

• За подово отопление до 150 кв. м - регулиране 20°C - 45°C, Δt: 8 °C. Kvs: 3. Мощност до 13 kW, дебит: 1400 l/h (в зависимост от избраната помпа)

Вси ки компоненти в изделието са произведени в Европейския съюз

Производител: BRV - Италия

Данни за включената циркулационна помпа

Характеристи ки на циркулационна помпа Grundfos UPM3 К Auto 25-70 180

• Grundfos UPM3 Auto е високоефективна циркулационна помпа, отговаряща на Директивата за екодозайн 2015 г, с коефициент Electronic Export Information EEI ≤ 0.20, част 3
• Захранване на помпата: 1 x 230 V, 50 Hz
• Помпата няма нужда от допълнителна външна електрическа защита или сигнали
• Grundfos UPM3 AUTO има вътрешен контролер с три варианта на управление с функцията AUTOADAPT: режим на пропорционално налягане; режим на постоянно налягане, режим на постоянна крива. Всеки от вариантите има по 4 режима (скорости)
• Помпат разполага с потребителски интерфейс с 1 бутон за натискане и 5 LED индикатора
• Матер али: яло от чугун GG15 EN-GJL-150, статорно тяло от алуминий silumin, статор от медна жица, радиален лагер от керамика, роторна чаша от неръждаема стомана 1.4401, импелер от композитен материал PES 30 % GF
• Максимална кон умация на помпата: 52 W (0.52 A)
• Минимална консумация на помпата: 5 W (0.07 A)
• Мощности и максимални налягания (напори) на помпата при съответните режими:
  • крив IV: максимален напор 7 m, консумация max. 52 W
  • крива III: максимален напор 6 m, консумация max.  39 W
  • крива II: максимален напор 5 m, консумация max.  33 W
  • крива I: максимален напор 4 m, консумация max.  25 W
• Максимално работно налягане: 1.0 MPa (10 bar)
• Изискуемо минимално входно налягане: 0.05 MPa (0.5 bar) при температура на течността 95 °C
• Температура на течността: от +2 °C до +110 °C (температурен клас TF110)
• Клас на защита от външни въздействия (прах и влага): IP44
• Тръбни връзки G 1.1/2", монтажна дължина: 180 mm
• Тегло: 2.0 kg
• Дължина на захранващия кабел: 1 m
• Подходяща за отопление и охлаждане: помпата е снабдена с отвор в долната си част за изтичане на конденз
• Производ тел: Grundfos A/S

Характе истични криви на дебита и напора за помпа Grundfos UPM3 Auto 25-70 180:

• ----------  Криви на постоянна скорост
• - - - - - -   Криви на пропорционално налягане
• --- - --- -  Криви на постоянно налягане

Всички компоненти в изделието са произведени в Европейския съюз.

ТЕХНИЧЕСКА ДОКУМЕНТАЦИЯ

МОНТАЖНА СХЕМА

СМЕСИТЕЛЕН ВЕНТИЛ MIX3 - MIX4 - FIX

ТЕХНИЧЕСКИ ЛИСТ И ИНСТРУКЦИЯ ЗА ПОМПА GRUNDFOS UPM3 AUTO 25-70 (BG)

Производител:  BRV Bonetti Rubinetterie Valduggia S. r. l. ,  VALDUGGIA, Италия . Гаранционен срок:  24 месеца
