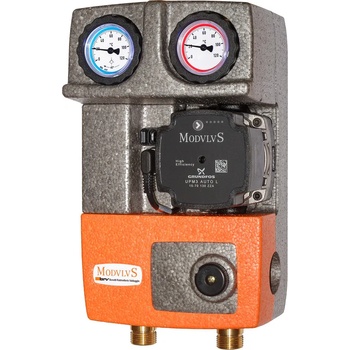

Brv - Италия M2 mix33 3/4" upm3 15-70 Помпена група със смесителен вентил и байпас (20255r-m33-1570)

Помпена група с 3-пътен вентил и байпас M2 MIX33 DN20 3/4" с високоефективна циркулационна помпа Grundfos UPM3 Auto 15-70 130

Двуконтурн помпена група с трипътен смесителен вентил и вграден байпасен клапан с помпа DN15 с монтажна дължина на помпата 130 mm

Подаващата линия на помпената група се състои от:

• Тръбни щуцери
• 3-пътен смесителен вентил с настройваем вграден байпасен клапан. Чрез байпаса (регулируем от предната част на групата) е възможно да се смесят потоците на захранващата линия с този на връщащата линия на системата
• Високо фективна циркулационна помпа Grundfos UPM3 Auto 15-70 130 с 1 m захранващ кабел
• Сферичен кран, снабден с термометър за вграждане (оцветен в червено), с температурен диапазон 0 °C - 120 °C

Връщаща а линия на помпената група се състои от:

• Сферичен кран с възвратен клапан с необходимо налягане за отваряне 20 mbar (който може да се игнорира чрез завъртане на ръкохватката под 45°), снабден с термометър за вграждане (оцветен в синьо), с температурен диапазон 0 °C - 120 °C
• T връзка за смесителен вентил
• Тръбни щуцери

Тех нически характеристики:

• Междуцентрово разстояние: 90 mm
• Топлоизолацион а кутия от експандиран полипропилен EPP (размери: 180x302x142 mm)
• Клас на налягане: PN 10
• Работно налягане: max. 10 bar
• Максимална работна температура: 110°C
• Тръбни присъединителни връзки на групата: 3/4 с външни резби с въртяща се гайка към топлинния източник и 3/4" F към колектора

Област на приложение:

• За инсталации с топлинна мощност до 33 kW (при температурна разлика на входа и изхода на топлоносителя Δt 15 K) или за инсталации с топлинна мощност до 17 kW (при температурна разлика на входа и изхода на топлоносителя Δt 8 K)
• Максимален дебит 1900 l/h
• Площ на система за подово отопление: до 170 m 2
• Коефициент на дебита: Kvs: 5,5

Препоръ ва се да се инсталират два спирателни вентила, например код 552 3/4" преди помпената група, за да се позволи лесно обслужване или подмяна на компонентите на уреда.

Байпасъ , интегриран в трипътния смесителен вентил, осигурява рециркулация вътре в инсталацията, дори когато смесителният вентил е напълно отворен.  Чрез байпаса може да бъде зададен фиксиран процент на смесване за случаите, когато потока през смесителния вентил не е достатъчен. Следователно евентуално лошо функциониране на системата води до повишаване на температурата на инсталацията, а рециркулацията чрез байпаса позволява намаляване на температурата на водата в инсталациите за подово отопление. Това може да стане чрез смесване на топлата вода от връщащата линия с горещата вода на подаващата линия, с цел предотвратяване на евентуални щети.

Помпената група M2 MIX33 се доставя с напълно отворен байпасен клапан

Топл нна мощност и

дебит на инсталацията

Принцип на работа: по време на редовния работен процес, миксера е напълно затворен към рециркулацията, част от течността преминава от помпата през байпасната линия. В резултат се получава висок дебит и респективно намалена температура.

Характе истики на циркулационната помпа Grundfos UPM3 Auto 15-70 130

• Grundfos UPM3 Auto е високоефективна циркулационна помпа, отговаряща на Директивата за екодозайн 2015 г, с коефициент Electronic Export Information EEI ≤ 0.20 част 3
• Захранване на помпата: 1 x 230 V, 50 Hz. Помпата няма нужда от допълнителна външна електрическа защита или сигнали
• Grundfos UPM3 AUTO има вътрешен контролер с три варианта на управление с функцията AUTOADAPT: режим на пропорционално налягане; режим на постоянно налягане, режим на постоянна крива. Всеки от вариантите има по 4 режима (скорости)
• Помпат разполага с потребителски интерфейс с 1 бутон за натискане и 5 LED индикатора
• Тяло от чугун GG15 EN-GJL-150, статорно тяло от алуминий silumin, статор от медна жица, радиален лагер от керамика, роторна чаша от неръждаема стомана 1.4401, импелер от композитен материал PES 30 % GF
• Максимална кон умация на помпата: 52 W (0.52 A)
• Минимална консумация на помпата: 5 W (0.07 A)
• Мощности и максимални налягания (напори) на помпата при съответните режими: крива IV: максимален напор 7 m, консумация max. 52 W; крива III: максимален напор 6 m, консумация max.  39 W; крива II: максимален напор 6 m, консумация max.  33 W; крива I: максимален напор 4 m, консумация max.  25 W
• Максимално работно налягане: 1.0 MPa (10 bar)
• Изискуемо минимално входно налягане: 0.05 MPa (0.5 bar) при температура на течността 95 °C
• Температура на течността: от +2 °C до +110 °C (температурен клас TF110)
• Клас на защита от външни въздействия (прах и влага): IP44
• Тръбни връзки G 1", монтажна дължина: 130 mm, тегло: 1.8 kg, дължина на захранващия кабел: 1 m

Характе истични криви на дебита и напора за помпа Grundfos UPM3 Auto 15-70 130:

• ----------  Криви на постоянна скорост
• - - - - - -   Криви на пропорционално налягане
• --- - --- -  Криви на постоянно налягане

ТЕХНИЧЕСКИ ЛИСТ

ТЕХНИЧЕСКИ ЛИСТ ПОМПА GRUNDFOS UPM3 AUTO 15-70

Производител:  BRV Bonetti Rubinetterie Valduggia S. r. l. ,  VALDUGGIA, Италия . Гаранционен срок:  24 месеца

BRV Bonetti Rubinetterie Valduggia S. r. l. присъства на международния пазар като утвърден производител на компоненти за отоплителни и хидравлични системи от 1970 г. Производството включва от основни компоненти като сферични кранове и фитинги, до термостатични клапани, до най-модерните продукти от програмата ModvlvS. Те също така задоволяват най-новите нужди от интегриране в традиционните отоплителни системи на енергия, произведена от възобновяеми източници

AQUA. STORE като част от АКВА СИСТЕМИ ЕООД е официален дистрибутор на BRV Bonetti Rubinetterie Valduggia за България
