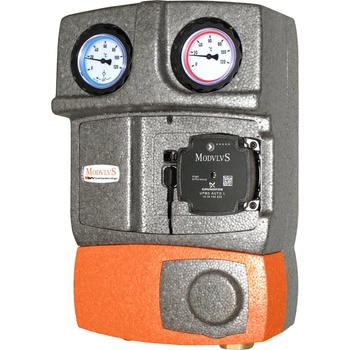

Brv - Италия M3 1" upm3 К 25-70 Помпена група директна с байпас (20358r-2570)

Помпена група за отоплителни системи M3 1", директна, без смесителен вентил, с байпас, с циркулационна високоефективна помпа Grundfos UPM3 К AUTO 25-70 180

• Предназначен е: Циркулация на вода или водни разтвори в отоплителни системи, инсталации с котли на твърдо, течно или газообразно гориво, биомаса и ел. енергия за компактност, бърз монтаж и лесна експлоатация на системата.
• Комплектация: Термометри - 2 броя, възвратен клапан, спирателни кранове от месинг (висок клас) - 3 броя, изолационна кутия
• Циркулацио на помпа: циркулационна високоефективна помпа Grundfos UPM3 AUTO 25-70 180, DN25, L= 180 mm, с присъединителен размер 1"
• Сферичен кран на подаващата линия DN20 с Т-образна ръкохватка (тип пеперуда)
• Сфериче н кран на подаващата линия с термометър DN20, осигурен с термометър на дръжката на крана (термометър оцветен в червен цвят с обхват 0÷120 °C)
• Сферичен кран на връщащата линия с термометър и възвратен клапан DN20, с възвратен клапан с необходимо налягане на отваряне 20 mbar, който може да бъде премахнат чрез завъртане на дръжката под ъгъл от 45 градуса), осигурен с термометър на дръжката на крана (термометър оцветен в син цвят с обхват 0÷120 °C)
• Монтиран байпасен баланс вентил с обхват 0-0,5 bar
• Материал на свързващата тръба на връщащата линия: Тръба от галванизирана стомана
• Максимал а мощност на котела (зависи от избраната помпа): max. 15 ÷ 50 kW
• Максимален дебит на помпата, която следва да се монтира допълнително: 2150 l/h
• Препоръчителна температурна разлика: Δt: 20 °C (коефициент на дебита: Kv 8,0)
• Външни тръбни връзки (присъединителен размер): 1" вътрешна резба
• Изолацион а кутия, изработена от експандиран полипропилен (размери: 250 x 380 x 170 mm)
• Mеждуосево монтажно разстояние: 125 mm
• Максимална работна температура 110 °C (TF 110)
• Максимално системно налягане: 10 bar (PN 10)

ПОДАВАЩА ЛИНИЯ (Първичен контур):

• Сфериче н кран DN20 с T-образна дръжка (тип пеперуда)
• Сфериче н кран DN20 със специален термометър на ръкохватката с диапазон на измерваната температура 0°C ÷ 120°C и оцветен в червен цвят пръстен.
• Циркулационна високоефективна помпа Grundfos UPM3 AUTO 25-70 180 (DN25), L= 180 mm, с присъединителен размер 1 1/2" М
• Холендър 1"

ВРЪЩАЩА ЛИНИЯ (Вторичен контур):

• Сфериче н кран DN20 с вграден в него възвратен клапан, тариран със съпротивление 20 mbar и със специален термометър на ръкохватката с диапазон на измерваната
• темп ратура 0°C ÷ 120 °C, оцветен в син цвят пръстен. Действието на възвратния клапан може да бъде игнорирано посредством завъртане на ръкохватката под ъгъл 45°.
• Тръбна връзка от поцинкована стоманена тръба

Данни за включената циркулационна помпа

Характеристи ки на циркулационна помпа Grundfos UPM3 К Auto 25-70 180

• Grundfos UPM3 Auto е високоефективна циркулационна помпа, отговаряща на Директивата за екодозайн 2015 г, с коефициент Electronic Export Information EEI ≤ 0.20, част 3
• Захранване на помпата: 1 x 230 V, 50 Hz
• Помпата няма нужда от допълнителна външна електрическа защита или сигнали
• Grundfos UPM3 AUTO има вътрешен контролер с три варианта на управление с функцията AUTOADAPT: режим на пропорционално налягане; режим на постоянно налягане, режим на постоянна крива. Всеки от вариантите има по 4 режима (скорости)
• Помпат разполага с потребителски интерфейс с 1 бутон за натискане и 5 LED индикатора
• Матер али: яло от чугун GG15 EN-GJL-150, статорно тяло от алуминий silumin, статор от медна жица, радиален лагер от керамика, роторна чаша от неръждаема стомана 1.4401, импелер от композитен материал PES 30 % GF
• Максимална кон умация на помпата: 52 W (0.52 A)
• Минимална консумация на помпата: 5 W (0.07 A)
• Мощности и максимални налягания (напори) на помпата при съответните режими:
  • крив IV: максимален напор 7 m, консумация max. 52 W
  • крива III: максимален напор 6 m, консумация max.  39 W
  • крива II: максимален напор 5 m, консумация max.  33 W
  • крива I: максимален напор 4 m, консумация max.  25 W
• Максимално работно налягане: 1.0 MPa (10 bar)
• Изискуемо минимално входно налягане: 0.05 MPa (0.5 bar) при температура на течността 95 °C
• Температура на течността: от +2 °C до +110 °C (температурен клас TF110)
• Клас на защита от външни въздействия (прах и влага): IP44
• Тръбни връзки G 1.1/2", монтажна дължина: 180 mm
• Тегло: 2.0 kg
• Дължина на захранващия кабел: 1 m
• Подходяща за отопление и охлаждане: помпата е снабдена с отвор в долната си част за изтичане на конденз
• Производ тел: Grundfos A/S

Характе истични криви на дебита и напора за помпа Grundfos UPM3 Auto 25-70 180:

• ----------  Криви на постоянна скорост
• - - - - - -   Криви на пропорционално налягане
• --- - --- -  Криви на постоянно налягане

Всички компоненти в изделието са произведени в Европейския съюз.

ТЕХНИЧЕСКА ДОКУМЕНТАЦИЯ

МОНТАЖНА СХЕМА

ТЕХНИЧЕСКИ ЛИСТ И ИНСТРУКЦИЯ ЗА ПОМПА GRUNDFOS UPM3 AUTO 25-70 (BG)

Производител:  BRV Bonetti Rubinetterie Valduggia S. r. l. ,  VALDUGGIA, Италия . Гаранционен срок:  24 месеца

BRV Bonetti Rubinetterie Valduggia S. r. l. присъства на международния пазар като утвърден производител на компоненти за отоплителни и хидравлични системи от 1970 г. Производството включва от основни компоненти като сферични кранове и фитинги, до термостатични клапани, до най-модерните продукти от програмата ModvlvS. Те също така задоволяват най-новите нужди от интегриране в традиционните отоплителни системи на енергия, произведена от възобновяеми източници

AQUA. STORE като част от АКВА СИСТЕМИ ЕООД е официален дистрибутор на BRV Bonetti Rubinetterie Valduggia за България
