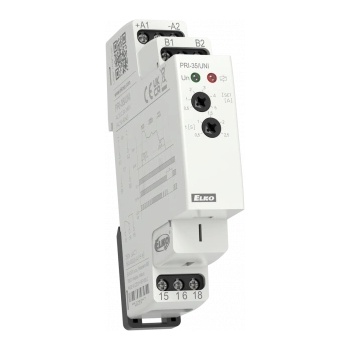

ELKO EP Pri-35 Реле за наблюдение минималната граница на тока (8271)

PRI-35 | Реле за наблюдение минималната граница на тока с външен токов трансформатор

Предназначен е за защита на двигателя на помпата (потопяема помпа) от работа на празен ход.
Следи тока на двигателя с помощта на токов трансформатор (PT) X/5A.
Нивото на тока ISET и времезакъснението TRIP могат да се задават с потенциометри.
Индикация на работните условия чрез червен светодиод на предния панел.
Захранването не е галванично изолирано от клемите за наблюдаван ток, а клемите A2, B2 са вътрешно свързани.
Окабеляването между B1, S1 и B2, S2 трябва да бъде изолирано и не трябва да се свързва с никакво външно напрежение или земя.
Трябва да се използва външен токов трансформатор X/5A.

Технически данни

Вид на захранващото напрежение: AC
Наблюдавани нива: минимална граница на тока
Обхват на напрежението: AC/DC 24 - 240 V (AC 50 - 60 Hz)
Максимална консумация: 3.8 VA / 0.7 W
Обхват на тока (ISET): регулируем,  AC 0.5 - 5 A
Изходна част: 1x превключвател (AgNi), 16 A / AC1
Дизайн: Едномодулен
Размери: 90 x 17.6 x 64 мм. (3.5˝ x 0.7˝ x 2.5˝)
