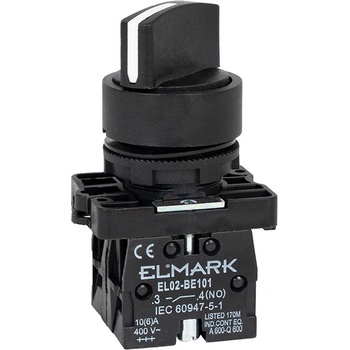

ELMARK Economic БУТОН el- ed25 НО+НЗ 2 ПОЗИЦИИ ЧЕРЕН (401425e)

Това са устройства, използвани в системи за управление и сигнализация, командни табла и панели в индустриални автоматизирани системи. Те са предназначени за превключване на управляващи вериги и за включване или изключване на изпълнителни механизми като релета, контактори и др. Сигналните лампи и индикатори намират широко приложение във всички индустриални области. Устройствата издържат краткотрайно токово претоварване до 10A, а нормално могат да превключват топлинен ток до 6A в контактната система. Свързването към контактните клеми се извършва чрез винтови клеми, към които могат да се присъединят работни проводници със сечение до 2.5 mm2.

ТЕХНИЧЕСКИ ДАННИ
Изолационно напрежение: 660V; 50/60Hz

Импулсна устойчивост на напрежение: 6000V

Номинален ток: 6A (при 230V AC); 0.3A (при 230V DC)

Защита от късо съединение: предпазител 10A тип gG, извън схемата

Механична износоустойчивост: 1 000 000 превключвателни цикъла

Сила на механично притискане:

при затваряне: 20N

при отваряне: 8N

МОНТАЖ
Върху плоска метална или пластмасова повърхност с максимална дебелина: 4 mm

Монтажен отвор: Ø 22.5 mm

Работна температура: от -20°C до +65°C

Влажност: 35 – 85% RH

Момент на затягане на присъединените проводници: 0.15 Nm

Сечение на проводника:

1 x 0.5 mm2

1 x 0.75 mm2

1 x 1 mm2

1 x 1.5 mm2

1 x 2.5 mm2
