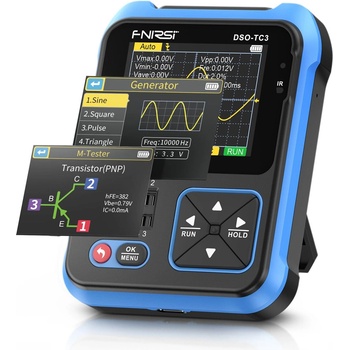

Fnirsi DSO-TC3 Ръчен цифров осцилоскоп, транзисторен тестер, генератор на сигнали 3в1, 2, 4" дисплей (DSO-TC3 blue)

Цифровият осцилоскоп "3 в 1" FNIRSI DSO-TC3 е много универсален и мощен инструмент, който съчетава функциите на цифров осцилоскоп, тестер на електронни компоненти и генератор на сигнали. Този уред е идеалният избор за професионални техници и любители, които се нуждаят от компактно, но мощно и универсално устройство за диагностика и анализ на електронни схеми.

FNIRSI DSO-TC3 гениално обединява в едно цифров осцилоскоп, тестер за електронни компоненти, генератор на функционални сигнали и други функции. Той разполага с голям 2,4-инчов цветен точков матричен TFT дисплей. Благодарение на миниатюрния си размер и вградената батерия с време на работа до 4 часа с едно зареждане , той е чудесен инструмент не само за лаборатории, домашни работилници или училища, но и за работници на терен, напр. по време на ремонт на място при клиента.

Осцилоскоп
Ръчният осцилоскоп DSO-TC3 има честота на дискретизация в реално време от 10MS/s и широчина на честотната лента от 500kHz. С пълна функция за задействане (единично, нормално, автоматично) може да се използва както за периодични аналогови сигнали, така и за периодични цифрови сигнали. Освен това той е оборудван с ефективна програма AUTO с един бутон. По този начин измерената форма на вълната може да се покаже без сложни настройки.

Тестер на транзистори
Транзисторният тестер DSO-TC3 може автоматично да идентифицира и измерва различни транзистори, включително NPN и PNPтранзистори, N-канални и P-канални полеви транзистори, транзистори с преходно полево въздействие, диоди, двойни диоди, тиристори и резистори, индуктори, кондензатори и други компоненти. Тестерът е оборудван и с функция за автоматично откриване на определението на изводите.
Тестерът за транзистори DSO-TC3 е особено подходящ за бързо съгласуване на транзистори и идентифициране на смесени компоненти за повърхностен монтаж. Режимът "Mos Test" може да тества различни видове транзистори и да идентифицира типа на устройството, полярността на изводите, hFE, напрежението на превключване, преходния капацитет, може да тества капацитета, съпротивлението, индуктивните компоненти и др.

Генератор на сигнали
Вграденият генератор на сигнали с функция DDS с 6 вида стандартни функции и възможност за регулиране на честотата от 1Hz-100kHz осигурява отлична гъвкавост за симулиране на различни сигнали.

Технически параметри:
- Тип: FNIRSI DSO-TC3
- Дисплей: 2,4" цветен TFT
- Захранване: презареждаща се литиева батерия
- Капацитет на батерията: 1500 mAh
- Работно време: 4 часа.
- Напрежение на зареждане: 5V, конектор USB-C
- Честота на дискретизация в реално време: 10MSa/s
- Аналогова широчина на честотната лента: 500 kHz
- Входно съпротивление: 1M
- Метод на свързване: AC/DC
- Диапазон на изпитвателното напрежение: 400V
- Вертикална чувствителност (x1): 10mV-10V
- Хоризонтален диапазон на времевата база: 1us-10s
- Режим на задействане: автоматичен / нормален / единичен
- Тип на тригера: Водещ ръб / Низходящ ръб
- Замразяване на напредъка: Да
- Автоматично измерване: да
- Диоди: спад на напрежението в права посока по-малък от 4,5 V
- Регулиран диод: 0,01 ~ 4,5 V
- МОСФЕТ: JFET IGBT MOSFET
- SCR: Превключващо напрежение по-малко от 5V, ток на полюса на портата по-малък от 6mA
- Кондензатор: 5pF ~ 100mF
- Резистор: 0.01 ~ 50M
- Индуктор: 10uH ~ 1000mH
- Батерия: 0,1 ~ 4,5 V
- Входно напрежение: 0 ~ 40 V
- Декодиране на инфрачервено дистанционно: код на инфрачервения протокол на NEC
- Триъгълна вълна: 1-10 kHz/0-3,3 V/50%
- Синусоидална вълна: 1-10 kHz/0-3,3 V/50 %
- Квадратна вълна: 1-100 kHz/3,3 V/50%
- Импулсна вълна: 1-100 kHz/3,3 V/0-100%
- Амплитуда: 1-10 kHz/0-3,3 V/0-100%
- DC: 0-3,3 V
- Размери: 79 x 103 x 31 mm © Sunnysoft s. r. o.
