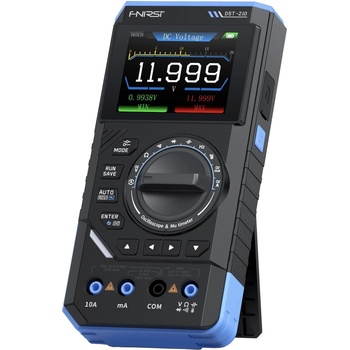

Fnirsi DST-210 Ръчен цифров мултиметър, осцилоскоп и генератор на сигнали 3в1, 10 MHz, 48 MSa/s (DST-210)

FNIRSI DST-210 (и основната му версия DST-201) е преносим многофункционален уред, който съчетава осцилоскоп, генератор на сигнали и пълен цифров мултиметър. Мощната му извадка, широкият набор от измервателни функции и ясният цветен дисплей го правят идеален инструмент за техници, училищни лаборатории и майстори. Освен това DST-210 предлага по-висока честота на дискретизация и по-широка честотна лента за подробен анализ на формата на вълната.

Осцилоскоп със защита до ±400 V

Осцилоскопската част на устройството позволява наблюдение на електрически сигнали с аналогова широчина на честотната лента до 10 MHz и честота на дискретизация 48 MSa/s. Той предлага възможност за избор на задействане (автоматично / нормално / единично), измерване на нарастващ или падащ фронт, чувствителност от 10 mV/div до 10 V/div, индикирано отместване на сигнала и замразяване на формата на вълната (HOLD). Уредът поддържа автоматично измерване на важни параметри, като средноквадратична стойност, честота, период, средна стойност, Vpp или коефициент на запълване. Входното съпротивление е 1 M, входното напрежение може да достигне до ±400 V при използване на сонда 10:1.

Сигнален генератор с 13 форми на вълната

Вграденият генератор на сигнали поддържа до 13 различни форми на вълни с изходни амплитуди от 0,1 V-3,0 V и честоти до 10 kHz. За правоъгълните и пиловите форми на вълната работният цикъл може да се регулира от 0 до 100%. Това ще бъде оценено при симулиране на входни сигнали, тестване на вериги и отстраняване на грешки в аналогови или цифрови устройства.

Мощен мултиметър за всички видове измервания

Секцията на мултиметъра може да работи с всичко, което очаквате от един съвременен измервателен уред - AC/DC напрежение до 1000 V / 750 V, токдо 9,999 A, съпротивление до 19,999 M, капацитетдо 99,99 mF, честота до 9,999 MHzи температури до 1300 °C. Разбира се, налични са измерване на диоди, акустичен тест за непрекъснатост, индикация на нула и проводник под напрежение (LIVE), запис на стойности (HOLD) и автоматично превключване на диапазона.

Изчистен дизайн и дълъг живот

Уредът разполага с 2,8-инчов цветен TFT дисплейс регулируема подсветка, който ясно показва всички параметри. Захранването се осигурява от акумулаторна батерия с капацитет 3000 mAhс време на готовност до 15 часа. Компактните му размери(177 × 87 × 34 mm) и тегло от около 300 g го правят идеален за работа на терен или в тесни условия. Зареждането става чрез модерния вход USB-C (5 V/1 A).

Технически параметри

Общи параметри

Дисплей: 2,8" TFT цветен

Системни езици: английски, китайски

Захранване: USB-C (5 V/1 A)

Капацитет на батерията: 3000 mAh, Li-Ion

Живот на батерията: до 15 часа в режим на готовност

Размери: 177,4 × 87,5 × 34,5 мм

Тегло: приблизително 300 г

Работна температура: 0 - 40 °C

Осцилоскоп

Честота на вземане на проби: 48 MSa/s

Аналогова широчина на честотната лента: 10 MHz

Времева база: 500 ns - 20 s

Вертикална чувствителност: 10 mV/div - 10 V/div

Входно съпротивление: 1 M

Изпитвателно напрежение: 1:1 сонда: 80 Vpp (±40 V), 10:1 сонда: 800 Vpp (±400 V)

Задействане: автоматично / нормално / единично

Краен фронт на задействане: възходящ / низходящ

Ниво на задействане: Регулируемо с индикация

Замразяване на вълната (HOLD) : Да

Автоматични измервания: Max, Min, AVG, RMS, Vpp, честота, период, работен цикъл

Мултиметър за постоянно и променливо напрежение

Обхват: 1,9999 V / 19,999 V / 199,99 V / 1000 V (постоянен ток)

Напрежение: ±(0,5% + 3)

Обхват: 1,9999 V / 19,999 V / 199,99 V / 750,0 V (променлив ток)

Напрежение: ±(1,0% + 3)

Постоянен и променлив ток

Обхват: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A (постоянен ток)

Точност: ±(1,2% + 3)

Обхват: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A (променлив ток)

Точност: ±(1,5% + 3)

Съпротивление

Обхват: 199,99 - 19,999 M

Точност: ±(0,5 % + 3) до ±(2,0 % + 3) в зависимост от обхвата

Капацитет

Обхват: 9,999 nF - 99,99 mF

Точност: ±(2,0% + 5) до ±(5,0% + 20)

Честота

Обхват: -55 °C до 1300 °C

Точност: ±(2,5% + 5)

Други функции

Тест на диода: да

Тестер за непрекъснатост (със звуков сигнал): да

Откриване на фазов проводник (LIVE/N): да

Задържане на данните/замразяване на стойността: да

Генератор на сигнали

Брой на изходните форми: 13 вида сигнали

Честотен обхват: 0 - 10 kHz

Амплитуда: 0,1 V - 3,0 V
