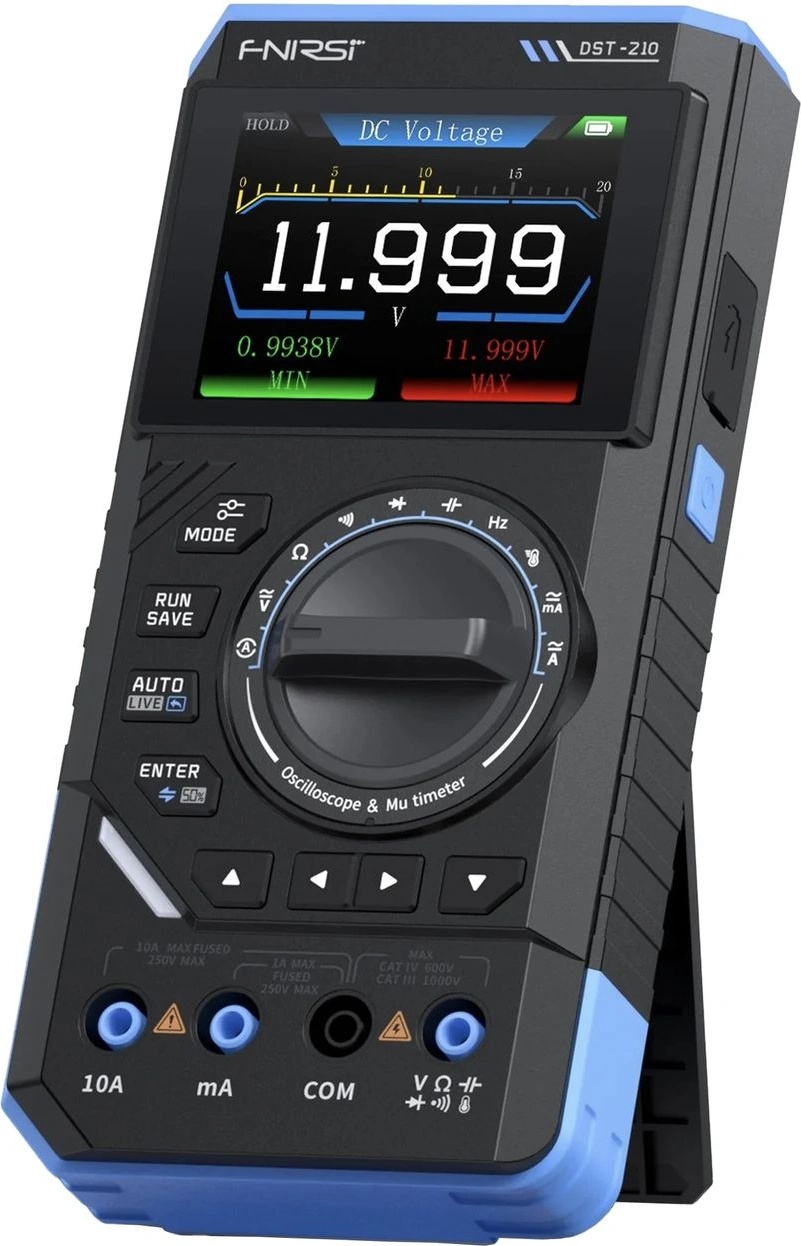

Fnirsi DST-210 Ръчен дигитален мултиметър, осцилоскоп и генератор на сигнали 3 в 1, 10 MHz, 48 MSa/s (DST-210)

FNIRSI DST-210 (и неговата базова версия DST-201) е преносим мултифункционален уред, който съчетава осцилоскоп, сигнален генератор и пълноценен дигитален мултиметър. Благодарение на мощното семплиране, широкия набор от измервателни функции и ясния цветен дисплей, той се превръща в идеален инструмент за техници, училищни лаборатории и домашни майстори. Моделът DST-210 предлага допълнително по-висока честота на дискретизация и по-широка честотна лента за детайлен анализ на формите на вълната.

Осцилоскоп със защита до ±400 V

Осцилоскопната част на устройството позволява проследяване на електрически сигнали с аналогова честотна лента до 10 MHz и скорост на дискретизация 48 MSa/s. Предлага избираемо задействане (Auto / Normal / Single), измерване на преден или заден фронт, чувствителност от 10 mV/div до 10 V/div, индикация на изместването на сигнала и замразяване на формата на вълната (HOLD). Уредът поддържа автоматично измерване на важни параметри като ефективна стойност (RMS), честота, период, средна стойност, Vpp или коефициент на запълване. Входният импеданс е 1 M, а входното напрежение може да достигне до ±400 V при използване на сонда 10:1.

Сигнален генератор с 13 форми на вълната

Вграденият сигнален генератор поддържа до 13 различни вълнови форми с изходна амплитуда 0.1 V – 3.0 V и честота до 10 kHz. За правоъгълни и пилообразни сигнали може да се регулира работният цикъл в диапазон 0–100 %. Това ще оцените при симулиране на входни сигнали, тестване на схеми и при настройка на аналогови или цифрови устройства.

Мощен мултиметър за всички видове измервания

Мултиметърната част се справя с всичко, което очаквате от модерен измервателен уред – AC/DC напрежение до 1000 V / 750 V, ток до 9.999 A, съпротивление до 19.999 M, капацитет до 99.99 mF, честота до 9.999 MHz и температури до 1300 °C. Разбира се, включени са измерване на диоди, акустичен тест за верига, индикация за нулев и фазов проводник (LIVE), запис на стойности (HOLD) и автоматично превключване на обхватите.

Ясна конструкция и дълъг живот на батерията

Уредът е оборудван с 2.8-инчов цветен TFT дисплей с регулируема подсветка, който прегледно показва всички параметри. Захранването се осигурява от презареждаема 3000 mAh батерия с издръжливост до 15 часа в режим на готовност. Благодарение на компактните си размери (177 × 87 × 34 mm) и тегло от около 300 g, уредът е идеален и за работа на терен или в тесни пространства. Зареждането става чрез модерен USB-C вход (5 V/1 A).

Технически параметри

Общи параметри

- Дисплей: 2.8 TFT цветен
- Езици на системата: английски, китайски
- Захранване: USB-C (5 V / 1 A)
- Капацитет на батерията: 3000 mAh, Li-Ion
- Издръжливост на батерията: до 15 часа в режим на готовност
- Размери: 177,4 × 87,5 × 34,5 mm
- Тегло: прибл. 300 g
- Работна температура: 0 – 40 °C

Осцилоскоп

- Честота на дискретизация: 48 MSa/s
- Аналогова честотна лента: 10 MHz
- Времева база: 500 ns – 20 s
- Вертикална чувствителност: 10 mV/div – 10 V/div
- Входен импеданс: 1 M
- Тестово напрежение: сонда 1:1: 80 Vpp (±40 V), сонда 10:1: 800 Vpp (±400 V)
- Задействане (Trigger): Auto / Normal / Single
- Фронт на задействане: Преден / Заден
- Ниво на задействане: Регулируемо с индикация
- Замразяване на вълната (HOLD): Да
- Автоматични измервания: Max, Min, AVG, RMS, Vpp, Честота, Период, Duty Cycle

Мултиметър
DC и AC напрежение
- Обхват: 1.9999 V / 19.999 V / 199.99 V / 1000 V (DC)
- Точност: ±(0.5 % + 3)
- Обхват: 1.9999 V / 19.999 V / 199.99 V / 750.0 V (AC)
- Точност: ±(1.0 % + 3)

DC и AC ток

- Обхват: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A (DC)
- Точност: ±(1.2 % + 3)
- Обхват: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A (AC)
- Точност: ±(1.5 % + 3)

Съпротивление

- Обхват: 199.99 – 19.999 M
- Точност: ±(0.5 % + 3) до ±(2.0 % + 3) според обхвата

Капацитет

- Обхват: 9.999 nF – 99.99 mF
- Точност: ±(2.0 % + 5) до ±(5.0 % + 20)

Температура

- Обхват: −55 °C до 1300 °C
- Точност: ±(2.5 % + 5)

Други функции
- Тест на диоди: да
- Тестер за верига (със зумер): да
- Детекция на фазов проводник (LIVE/N): да
- Data HOLD / замразяване на стойността: да

Сигнален генератор

- Брой изходни форми: 13 типа сигнали
- Честотен диапазон: 0 – 10 kHz
- Амплитуда: 0.1 V – 3.0 V © Sunnysoft s. r. o.
