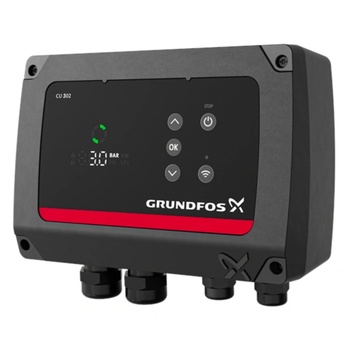

Grundfos CU302 Контролер за управление на помпа SQE (92799797)

Управляващ и комуникационен блок за управление на помпа SQE Grundfos CU302

Контролерът CU 302 е проектиран за наблюдение и управление на потопяеми помпи SQE в приложения за водоснабдяване. Простият потребителски интерфейс и вграденият Bluetooth модул осигуряват лесен монтаж и конфигуриране. Bluetooth връзката с приложението Grundfos GO предлага широки опции за настройка и мониторинг.

CU 302 е предварително конфигуриран за постоянно налягане, което е най-използваното приложение, предлагайки решение „включи и изпомпвай, което спестява време при въвеждане в експлоатация. За други приложения контролерът предлага няколко режима на управление, които могат да бъдат избрани и зададени чрез приложението Grundfos GO. Grundfos GO улеснява конфигурирането и позволява на инсталаторите да настройват високопроизводителни системи.

CU 302 комуникира с помпата чрез захранващия кабел. Този принцип на комуникация се нарича комуникация по електропровода и означава, че не са необходими допълнителни кабели към помпата. Grundfos GO предлага подробна информация и регистрационни файлове, които помагат на инсталатора да открие първопричината при повреди.

В допълнение, контролерът може да използва Wi-Fi, GENIbus или Modbus за дистанционно наблюдение на системата чрез Grundfos Connect или друга SCADA система. Дистанционното наблюдение спестява време за проверка на инсталациите. CU 302 е оборудван с връзки за захранване и помпа и предлага два конфигурируеми входа и изхода.

Дисплеят на контролера показва:индикация за състоянието на системата;индикация за аларма и предупреждение.

Помпата може да се включва и изключва на дисплея на контролера. Контролерът може да показва данни, свързани с приложението. Възможно е също така да се регулира зададената точка. Следните регистрационни файлове са достъпни чрез Grundfos GO или дистанционно наблюдение:аларми и предупреждения (50 записа);регистрационе н файл за инсталацията (попълнен от инсталатора); и сторически данни за различни интервали (общо, днес и вчера) за:време на работа, брой стартирания, консумация на енергия, изпомпан обем (при условие че е свързан разходомер).

CU 302 показва предупреждения и аларми на дисплея на контролера. Освен това, приложението Grundfos GO предоставя допълнителна информация за тези събития, включително препоръчителни решения.

Име на продукта: CU 302

• Продукто в номер: 92799797
• Технически одобрения: CE, EAC, RCM, UKCA
• Вход за кабел: 2xPG11 + 2xPG21
• Материал на корпуса: пластмаса
• Диапаз н на околната температура: -20 . . 50 °C
• Относителна влажност: 5-95 %
• Монтаж на корпуса: стенен монтаж
• Заземяван : PE
• Честота на мрежата: 50 / 60 Hz
• Номинално напрежение: 1 x 90-240 V
• Номинален ток: 12,5 A
• Клас на защита на корпуса (IEC 34-5): IP55
• Необходим е резервен предпазител: 16 A
• Обозначения на батериите по IEC код: CR2032
• Химичен състав на батерията: литиева

Електрически данни

• Входна мощност: 90-240 VAC, 50/60Hz
• Максимален ток: 12.5 A
• Максимален предпазител: 16 A
• Батерия за часовник на реално време: CR 2032
• Консумирана мощност: 5 W (максимум 25 W)
• Максимална дължина между контролера CU 302 и помпата SQE: 300 m
• Запомняне на настройките
• Стар иране: oколо 5 секунди
• Запомнян на състояние ВКЛ. /ИЗКЛ.

Конфигурируеми входно/изходни портове

Аналогов вход

• 0-10V, товар ≤ 100k
• 0-5V, товар ≤ 100k
• 0.5-3.5V, товар ≤ 100k
• 0-20mA
• 4-20mA
< /ul>

Аналогов изход

• O-10V ≤ 20mA
• 0-20mA ≤ 500
• 4-20mA ≤ 500

Цифров вход

• Ниско логическо ниво под 1,8 V
• Високо логическо ниво над 2,7 V

Цифров изход

• творен колектор, без захранване
• Възмо ност за прием на ток: макс. 75 mA
• Защита от свръхток

И пулсен вход

• Макс. 10 Hz, 50% работен цикъл



Клемите за захранване включват

Клемите за входно захранване, изходно захранване на помпата и заземяване.

• 1 x Входно захранване 16mm2 / 6AWG
• 1 x Изходно захранване на помпата 16mm2 / 6AWG
• 3 x PE връзка за заземяване

Вхо ните и изходните терминали включват:

• 2 x конфигурируеми входно/изходни терминала (DI/DO/AI/AO)
• Конфигури руемите входове и изходи предлагат повишена гъвкавост за поддръжка на различни приложения.
• 1 x RS485 терминал за GENIbus или Modbus

Използва се за свързване към облак или SCADA



Характеристики и предимства

• CU 302 заменя модела контролер CU 301 и има същите размери
• Работи с пълната гама SQE помпи
• Предварите но конфигуриран и готов за работа
• Цифров сигнал за работеща помпа или вход сензор за вода на пода
• Интуитивен LED дисплей и лесно управление
• Настр йка на зададената точка от клавиатурата
• Bluetoo th за директна връзка с Grundfos GO
• Часовник в реално време - готов за планиране
• 2 конфигурируеми входа/изхода
• Подг отвен за множество приложения
• Поддъ жа както цифров, така и аналогов вход
• Свързва се с Grundfos GO, Grundfos Home чрез WIFI, GENIbus към Grundfos connect



Монтаж

• Ъглова монтажна плоча за лесен монтаж под слънчеви панели, заземни стойки и стълбове
• За лесенмонтаж иокабеляване , CU 302 еоборудванс 2държачазапреденкапа назащитниякапак . Те могат да сеизползватзапоставя ненапредниякапак , докато сеокабеляваконтролер ътсъсзахранванеи допълнителнисензори , превключвателииликом уникация . С тази функция можете да избегнете пълнотосваляненапред ниякапакизатяганенав интове , за да гозадържитенамясто . По време на монтаж ипусканев експлоатация.
• Монтирайтеконтролера възможнонай- близодопомпатаисензо рите , инсталирайтепо начин, койтопредотвратявана водняване , и гопредпазвайтеотпряк аслънчевасветлина идъжд .



CU 302 SQE - Окабеляване





Температура

• Диапазон на околната температура:  -20°C ... +50°C



CU 302 SQE - HMI - лесен за употреба интерфейс





HMI може да се заключи чрез едновременно задържане на НАГОРЕ/НАДОЛУ за 5 секунди. (Отключва се чрез повтаряне). ВКЛ. /ИЗКЛ. все още работят. (Заключване на клавиатурата)

Свет лината на HMI може да се затъмнява на 3 нива и да се активира режим на заспиване, така че дисплеят да се ИЗКЛЮЧИ след X секунди, натискането на произволен бутон ще го включи за X секунди. (Затъмняване и заспиване)

Натиска нето и задържането на бутона OK за 5 секунди ще позволи на потребителя да промени зададената стойност на налягането на системата за постоянно налягане. (Регулиране на зададената стойност)

Натискан ето и задържането на бутона ВКЛ. /ИЗКЛ. за 5 секунди ще накара помпата да стартира и да работи, докато бутонът не бъде освободен. (Принудителна работа)



Свързаност - Grundfos GO - Bluetooth





Размери







Тегло: 1.24 kg

Датчика за налягане не е включен и може да се поръча допълнително!









ТЕХНИЧЕСКИ ЛИСТ КОНТРОЛЕР GRUNDFOS CU302



КРАТЪК НАРЪЧНИК ЗА МОНТАЖ GRUNDFOS CU302









Производител: Grund fos.  Гаранционен срок: 24 месеца
