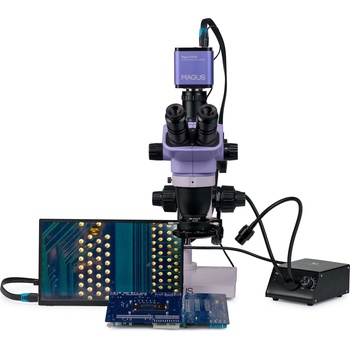

MAGUS Цифров стереомикроскоп с течнокристален дисплей за ремонт на електронни устройства MAGUS Stereo D8TR (84846)

Готовото решение за запояване, ремонт и контрол на качеството се базира на микроскопска глава от серията MAGUS Stereo 8H и универсална стойка за микроскоп MAGUS UT2.
Камерата разполага с HDMI порт за трансфер на изображения директно към екран на монитор без връзка с компютър.
Стереомикроскопът с оптична конструкция на Greenough осигурява точни детайли на топографията на повърхността без загуба на пространствената ориентация, като по този начин осигурява голяма дълбочина на полето. Тринокулярният микроскоп с монитор позволява два типа наблюдения: през окулярите или на монитора на екран.
Микроскопът е оборудван с два светлинни източника за отразена светлина: ринг лампа с поляризиращ филтър и лампа с гъвкав държач.
Микроскопът оптимизира ергономията на работното място, като по този начин подобрява комфорта и производителността на оператора.

Цифрова камера

Цифровата камера е оборудвана с 2 MP сензор, възпроизвеждащ реалистично изображение във Full HD резолюция (1920x1080 px). Наблюдението на екрана поставя акцент върху кадровата честота, докато ръцете и инструментът са местят под микроскопа. Камерата е монтирана в тринокулярна тръба чрез адаптер с C-образна монтировка и свързана с монитора през HDMI изход. HDMI режимът поддържа 60 кадъра в секунда, което е минимумът за плавен трансфер на кадрите без забавяне. Автоматичният фокус позволява изображението да остане във фокус, когато PCB се премести.
Wi-Fi интерфейсът свързва камерата към компютър, за да позволи записването на наблюдателния процес, както и междинните и крайните резултати от него.

Монитор с течнокристален дисплей

Мониторът се свързва с монтирана на микроскоп камера, за да показва изображение в реално време. Съвместим е с MAGUS HDMI камери, работещи с разделителна способност Full HD.
Диагоналът на екрана е 13,3 инча. IPS матрицата осигурява ярко изображение при големи ъгли на видимост: ако погледнете към монитора по ъгъл, няма цветова аблация.
Мониторът се поставя върху масата или се прикрепя към камера. Тринокулярният микроскоп с монитор ще бъде подходящ за тези, които предпочитат да гледат напред, вместо надолу към кръглата дъска. Ще отнеме време да свикнете с подобен метод на наблюдение, но гърбът и вратът Ви няма да се изморят. Този режим ще пасне и на учители при обучаване на ученици.
С минимално увеличение на микроскопа, зрителното поле на екрана ще бъде 44,3x24,9 mm.

Глава на микроскопа

Обективът с променливо увеличение предоставя възможност за плавна промяна на увеличението до 8,4х без загуба на фокуса. Микроскопът създава вертикално (не обърнато) триизмерно изображение. Допълнителният обектив с увеличение 0,5x предоставя възможност за промяна на диапазона на увеличение, зрителното поле и работното разстояние на микроскопа. При използване на допълнителен обектив с увеличение 0,5x се постигат увеличение 3,25–27,5x и работна дистанция 177 mm за запояване.
Когато не се използва допълнителен обектив с увеличение 0,5x, се постигат увеличение 6,5–55x и работна дистанция 105 mm за контрол на качеството.
Манипулациите с инструмента изискват по-голямо зрително поле от това за визуалното наблюдение при контрола на качеството. При поглед през окуляра диаметърът на зрителното поле с обектив с увеличение 0,5x е 67,7 mm при увеличение 3,25x на микроскопа и 8 mm при увеличение 27,5x.
Основната конфигурация включва окуляри 10x/22 mm с регулиране на диоптъра и голямо разстояние от очите за работа с очила.

Източници на светлина

Различните задачи изискват различни видове осветление. Комплектът включва два източника на светлина. Ринг лампа с поляризатор премахва отблясъците от метал. Лампата с гъвкав държач създава сенки, които позволяват на нашето зрение да определи релефа на повърхността.

Стойка

Универсалната стойка със стабилна основа свежда до минимум причинени от движението вибрации, а дългото хоризонтално рамо разширява работната зона.
По време на работата не винаги е удобно да се мести обектът в оптичния път. Понякога е за предпочитане да се мести главата на микроскопа. Бутонът за микрометрично регулиране предоставя възможност за плавно хоризонтално движение на главата на микроскопа напред и назад.
В края на стойката има механизъм за промяна на ъгъла на оптичната ос. Операторът може да наблюдава образеца върху масата, като го гледа под ъгъл. Тази функция прави по-удобни извършването на манипулации, проверката на качеството на запояване и наблюдението на извити обекти.

Фокусиращ механизъм

Фокусиращият механизъм има функции за грубо и фино фокусиране. Финото фокусиране улеснява регулирането на микроскопа при използване на увеличения над 40x. Бутоните за фокусиране са коаксиални и са разположени от двете страни. Затягането при грубо фокусиране може да се регулира.

Принадлежности и комплексни решения

Комфортните условия на работа повишават производителността на оператора. Нашите комплексни решения се базират на опита на електронните инженери. В същото време MAGUS предлага и други компоненти, които можете да използвате за сглобяване на комплекта микроскоп в зависимост от вашия бюджет и от предпочитанията Ви, както и от задачите, които трябва да се решават. Освен това в бъдеще можете да допълвате комплекта с необходимите принадлежности.

Характеристики на микроскопа:

• Тринокулярната микроскопска глава с вертикална тръба за монтиране на камера
• Обективът с променливо увеличение позволява плавна промяна на увеличението без разфокусиране отношение на променливото увеличение 8,4:1
• Предимства на оптичната конструкция на Гриноу: голяма дълбочина на полето, 3D визуализация с голяма разделителна способност, компактна конструкция и разумна цена
• Допълнителният обектив с увеличение 0,5x предоставя допълнителни опции за увеличението, зрителното поле и работно разстояние
• Универсалната стойка разширява работната зона, като предоставя възможност за прецизно позициониране на главата на микроскопа над образеца и фино микрометрично регулиране на позицията на главата
• Фокусиращият механизъм има функции за грубо и фино фокусиране: работата е удобна в целия диапазон на увеличението на микроскопа
• Два светлинни източника за отразена светлина: ринг лампа с поляризиращ филтър и лампа с гъвкав държач
• Могат да се заменят компоненти и да се монтират допълнителни принадлежности по заявка

Характеристики на камерата:

• Камерата работи автономно, без връзка с компютър и инсталиране на софтуер, чрез интерфейс HDMI. Тя може да се свързва към компютър чрез интерфейс USB 2.0
• Автоматичното фокусиране в режим HDMI прави лесно регулирането на отчетливостта на изображението
• Разделителната способност на камерата е 1920x1080 px: най-добрият избор за показване на изображения на Full HD монитор
• 60 fps чрез HDMI позволява плавно показване без трептения и забавяне
• 25 fps чрез Wi-Fi са подходящи са регулиране на фокуса и софтуер за обработване на изображение
• Цветен CMOS сензор на SONY предоставя ниско ниво на шума и висока светлочувствителност
• Софтуерът разполага с характеристики за фотография, видеозаписи, редакция, външен дисплей, линейни и ъглови измервания

Комплектът включва:

• Цифрова камера MAGUS CHD30 (цифрова камера, HDMI кабел (1,5 m), USB мишка, 32 GB SD карта памет, USB Wi-Fi адаптер, 12 V/1 A (Европейски) захранващ адаптер, устройства за съхранение с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
• Течнокристален монитор MAGUS MCD20
• Микроскопска глава MAGUS Stereo 8TH – обектив и окулярни тръби
• Окуляр 10х/22 mm с голямо разстоянието от очите и регулиране на диоптъра (2 бр. )
• Стойка за микроскоп MAGUS UT2
• Фокусна монтировка MAGUS FM3
• Ринг лампа с поляризатор MAGUS LED RP1
• Двойна извита лампа MAGUS LED DGL2
• Допълнителна леща MAGUS AL05 0,5х/177 mm
• Адаптер с C-образна монтировка MAGUS ZFA050
• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала
• Окуляр 15x/16 mm (2 бр. )
• Окуляр 20x/12 mm (2 бр. )
• Окуляр 25x/9 mm (2 бр. )
• Окуляр 30x/8 mm (2 бр. )
• Допълнителнa леща на обектива 1,5x
• Допълнителнa леща на обектива 2x
• Ринг лампа
• Ринг лампа с превключване между секторите
• Адаптер с C-образна монтировка 1x с регулируемо фокусно разстояние
• Калибрационен образец

Марка MAGUSГаранция 5 годиниEAN 5905555024400Транспортно тегло 25.55 kg=== Разделител === Спецификации на микроскопаТип стерео/инструменталн Тип на главата на микроскопа тринокулярниЪгъл на наклон на главата 45°Увеличение, x 3.25 — 55Диапазон на увеличението до 200xКоефициент на увеличение 8,4:1Диаметър на тръбата на окуляра, mm 30Окуляри 10x/22 mm, голямо разстояние от очите (*опция: 10x/22 mm със скала, 15x/16, 20x/12, 25x/9, 30x/8)Разстояние между окулярите, mm 54 — 75Регулиране на диоптъра на окуляра, диоптри ± 5 на всеки от окуляритеФокусиране коаксиален, грубо (45 mm, с регулиране на затягането на механизма за грубо фокусиране) и фино (0,002 mm)Осветление светодиодноРегулиран е на яркостта yesЗахранване променливотоково захранване, 115–230/50/60Диапазон на работната температура, °C 0 — 40Възможност за свързване на допълнително оборудване допълнителни обективи (1,5х, 2х)Потребителско ниво за професионалисти, опитни потребителиНиво на трудност на сглобяване и монтаж сложенОптична схема Стереомикроскоп ГриноуПриложение за приложни изследванияМясто на осветлението горенМетод за изследване на светлото полеВключена е цифрова камера yesДиаметър на хоризонталното рамо, mm 38Дължина на хоризонталното рамо, mm 470Диаметър на вертикалното рамо, mm 38Дължина на вертикалното рамо, mm 493Диапазон на движение в хоризонтално направление, mm 380Максимална височина на образеца, mm 150 (когато не се използват допълнителни обективи), 65 (при използване на допълнителен обектив 0,5x)Диаметър на монтажния щифт, mm 32Размери на основата на стойката, mm 252x252x30=== Разделител === Цифрова камераСензор SONY CMOSЦветен/монохромен цветенМегапиксела 2Максимална разделителна способност, пиксели 1920x1080Размер на сензора 1/1,9' (7,20x4,05 mm)Размер на пиксела, μm 3.75x3.75Автоматично фокусиране yesИнтерфейсни съединители HDMI 1,4, Wi-FiКарта с памет SD до 32 GBВъзможност за свързване на допълнително оборудване USB мишка, Wi-Fi адаптер (USB)Настройки на Wi-Fi 802.11n, 150 Mbps, 20 dBmСветлочувствително т 1120 mV с 1/30 sОтношение сигнал/шум 0,15 mV при 1/30 sВреме за експозиция 0,06 ms – 918 msВидеозапис yesЧестота на кадрите, fps при разделителна способност 25 при 1920x1080 (Wi-Fi), 60 при 1920x1080 (HDMI)Място на монтаж тринокулярна тръба, окулярна тръба вместо окулярФормат на изображението *. jpgВидео формат *. asfСпектрален диапазон, nm 380–650 (с инфрачервен филтър)Тип на затвора ERS (електронен преместващ се затвор)Софтуер HDMI: вграден USB: MAGUS ViewИзисквания към системата Windows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, 19' или по-голям дисплейТип на монтажа C-образна монтировкаТяло плътен алуминийЗахранване на камерата променливотоков адаптер 12 V, 1 AСпецификации на променливотоковия захранващ адаптер входни параметри: променливо напрежение 100–240 V, 50/60 Hz, изходни параметри: постоянно напрежение 12 V/1 AДиапазон на работната температура на камерата, °С -10 — 50Диапазон на работната влажност, % 30 — 80=== Разделител === МониторТип на матрицата IPSДиагонал на дисплея, инчове 13.3Разделителна способност на дисплея, пиксели 1920x1080 (Full HD)Формат 16:9Яркост, cd/m2 400Брой на показваните цветове 16,7 милионаКонтраст 1000:1Хоризонтален/верт кален ъгъл на видимост, ° 178/178Размер на видимата зона на екрана (Ш x В), mm 295x165Разстояние между пикселите (Д x В), mm 0,154x0,154Честота на оптичния източник, Hz 60Тип на матрицата с фоново осветление светодиоднаСрок на експлоатация на светодиода за задно осветяване, часове 50000Интерфейс HDMIДиапазон на работната температура, °C -15 — 55Диапазон на работната влажност, % 10 — 90Захранване променливотоково 110 V–220 V/постояннотоково 5–12 V, 1 A (Тип-C)Потребление на енергия, W 12 (макс. )
