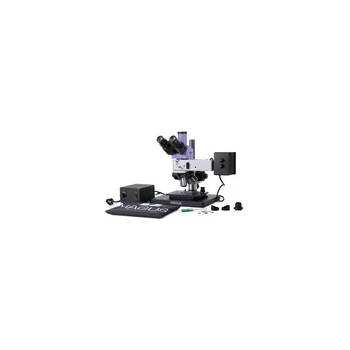

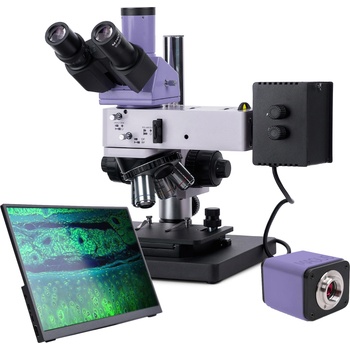

MAGUS Metal D630 BD LCD (83031)

Металургичен цифров микроскоп MAGUS Metal D630 BD LCD за наблюдение по микроскопските методи на светлото поле, на тъмното поле и с поляризация. Мощното халогенно осветление създава качествено изображение с всеки обектив и всеки микроскопски метод. Микроскопът е предназначен за контрол на качеството и изследване на микроструктурата на метални и полупроводникови материали, както и на непрозрачни обекти. Той се използва за провеждане на изследвания в производствени предприятия, в лабораториите на изследователски центрове и в университетски факултети.

Цифрова камера

MAGUS CHD40 е цифрова HDMI камера с три видео интерфейса и автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора.
Камерата е оборудвана с 8 MP сензор и създава реалистични изображения с разделителна способност 4К (3840x2160 px), когато е свързана чрез HDMI или USB 3.0. Когато е свързана чрез Wi-Fi, качеството на изображението е Full HD (1920x1080 px).
Камерата използва интерфейс HDMI за свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без връзка с компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Можете да свържете камерата с компютър чрез Wi-Fi или USB 3.0. Видеозаписът се прави с 30 fps.
Камерата комбинира висока честота на кадрите в секунда и широколентов HDMI. Поради това видеозаписите са ярки, няма „замръзвания или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.

Монитор

Мониторът MAGUS MCD40 е предназначен за използване на системата за визуализация на микроскопа MAGUS. Той е свързан към камера, която е монтирана на микроскопа за показване на изображения в реално време. Може да работи с 4K HDMI камери MAGUS. Диагоналът на екрана е 13,3 инча. IPS матрицата осигурява ярки изображения при големи ъгли на видимост. Ако погледнете към дисплея под ъгъл, възпроизвеждането на цветовете не е нарушено. Дисплеят може да се постави на сгъваема стойка върху маса или шкаф, или да се монтира директно към камерата или към стойката на микроскопа.

Оптика

Тринокулярната глава има тринокулярна тръба, в която се монтира цифрова камера (не е приложена). Светлинният лъч се насочва към окулярите или към тринокулярната тръба чрез бутона за избор на светлинния път на окулярите/камерата. Тринокулярната глава е наклонена на 30° за лесно наблюдение. Пръстенът за регулиране на диоптъра се намира на лявата тръба.

След монтирането на доставените обективи в револверната глава един слот остава свободен за допълнителен обектив. Всички основни обективи са планахроматични с голямо фокусно разстояние и са подходящи за микроскопия по метода на светлото и тъмното поле.

Осветление

За наблюдения по метода на тъмното поле микроскопът е оборудван с халогенна крушка с повишена мощност (50 W). Системата за осветяване с отразена светлина включва допълнително: набор от филтри, диафрагма на апертурата и полева диафрагма, устройство за работа по метода на тъмното поле, вграден анализатор и поляризатор, който може да се отстранява. Апертурите и източникът на светлина могат да се центрират. Осветлението на Köhler може да се настройва.

Предметна маса и фокусиращ механизъм

Микроскопът има интересна конструкция на стойката и фокусиращия механизъм – образецът може да бъде с всякакви размер и височина. Друга характеристика е неговия малък размер – микроскопът може да се поставя лесно върху повърхности с максимална височина 40 cm. Бутоните за грубо и фино фокусиране са коаксиални и се намират от двете страни на тялото на микроскопа. Също може да се регулира затягането на грубото регулиране на фокуса.

Принадлежности< /strong>

Допълнителни принадлежности за микроскопа MAGUS Metal 630 BD могат да се поръчат отделно. Те включват съвместими окуляри, обективи с голямо фокусно разстояние за работа по методите на светлото и тъмното поле, калибрационни образци и цифрови камери.

Основни характеристики на микроскопа:

• Подходящ за изучаване на непрозрачни образци с всякакви размер и височина
• Тринокулярна глава с тринокулярна тръба за монтиране на цифрова камера и с разделител на лъча 100/0 и 0/100
• Наблюдения с отразена светлина по микроскопските методи на светлото поле, на тъмното поле и с поляризация
• Мощността на халогенния източник на светлина е увеличена на 50 W (подходяща за изследване по метода на тъмното поле)
• Полева диафрагма и диафрагма на апертурата за осветлението на Кьолер, така също комплект цветни светлинни филтри, центриране на двете диафрагми и източник на светлина
• Компактна конструкция на стойката за монтиране на микроскопа в малки пространства
• Голям набор от допълнителни принадлежности

Основни характеристики на камерата:

• Камерата работи автономно, без връзка с компютър и чрез интерфейс HDMI. Може да се свързва към компютър чрез Wi-Fi и интерфейс USB 3.0
• Автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора
• 30 fps за наблюдение на движещи се обекти, записване на видеоматериали и придвижването на образците без трептене и забавяния
• Цветният сензор с фоново осветление CMOS SONY Exmor/Starvis осигурява ниско ниво на шума и висока светлочувствителност , дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове
• Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания

Комплектът включва:

• Цифрова камера MAGUS CHD40 (цифрова камера, HDMI кабел (1,5 m), кабел USB 3.0 (1,5 m), USB мишка, 32 GB SD карта с памет, USB Wi-Fi адаптер (2 бр. ), променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
• Течнокристален монитор MAGUS MCD40
• Стойка с фокусиращ механизъм, предметна маса и револверна глава
• Илюминатор за отразена светлина с корпус на осветителното тяло
• Тринокулярна глава
• Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 BD WD 9,7 mm
• Планахроматичен обектив с корекция до безкрайност: PL L10x/0,25 BD WD 9,3 mm
• Планахроматичен обектив с корекция до безкрайност: PL L20x/0,40 BD WD 7,2 mm
• Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 BD WD 2,5 mm
• Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр. )
• Адаптер за C-образна монтировка 1x
• Шестостенен ключ
• Основа с вход за захранването
• Захранващ кабел
• Захранващ кабел на илюминатора за отразена светлина
• Покривало против прах
• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала
• Окуляр 12,5x/14 mm (2 бр. )
• Окуляр 15x/15 mm (2 бр. )
• Окуляр 20x/12 mm (2 бр. )
• Окуляр 25x/9 mm (2 бр. )
• Планахроматичен обектив с корекция до безкрайност: PL L40x/0,60 BD WD 3,0 mm
• Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 BD WD 1,9 mm
• Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 BD WD 0,8 mm
• Планахроматичен обектив с корекция до безкрайност: PL L100х/0,85 (сух) BD WD 0,4 mm
• Калибрационен образец

Марка MAGUSГаранция 5 годиниEAN 5905555018379Размер на опаковката (Д x Ш x В) 39x37x73 cmТранспортно тегло 22.25 kgРазделител Металургичен микроскоп MAGUS Metal 630 BDТип металургичен, светлина/оптиченТип на главата на микроскопа тринокулярни, цифров екран/монитор на компютъраГлава SiedentopfЪгъл на наклон на главата 30 °Увеличение, x 50 — 500Диапазон на увеличението от 200x до 800xУвеличение, x (опция) 50–1000/1250/1500/2000/2500Диаме ър на тръбата на окуляра, mm 30Окуляри 10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14 15x/15 20x/12 25x/9)Обективи планахроматични с корекция до безкрайност: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD парфокална височина 45 mm (*опция: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (сух))Револверна глава за 5 обективаРаботна дистанция, mm 9,7 (5x) 9,3 (10x) 7,2 (20x) 2,5 (50x) 3,0 (40x) 1,9 (60x) 0,80 (80x) 0,40 (100x)Разстояние между окулярите, mm 48 — 75Предметна маса, mm 185x140Диапазон на движение на предметната маса, mm 35/30Характеристики на предметната маса двуосова механична размер на основата на микроскопа: 300x240 mmРегулиране на диоптъра на окуляра, диоптри ±5 (на лявата тръба)Диафрагма вградена апертура и полеваФокусиране коаксиален, грубо (с регулиране на затягането на механизма за грубо фокусиране) и фино (0,002 mm)Осветление халогенноРегулиране на яркостта yesЗахранване 220±22 V, 50 Hz, променливотокова мрежаТип на светлинния източник 12 V/50 WСветлинни филтри зелен, син, жълт, матовДиапазон на работната температура, °C 5 — 35Допълнително вграден анализатор и поляризатор, който може да се демонтира, устройство за изследване по метода на тъмното полеПотребителско ниво за професионалисти, опитни потребителиНиво на трудност на сглобяване и монтаж сложенПриложение металургиченМясто на осветлението горенМетод за изследване на светлото поле, поляризация, тъмно полеТорбичка/калъф/ча нта в комплект покривало против прах=== Разделител === Цифрова камераСензор Sony Exmor/Starvis CMOSЦветен/монохромен цветенМегапиксела 8Максимална разделителна способност, пиксели 3840x2160Размер на сензора 1/1,2'' (11,14x6,26 mm)Размер на пиксела, μm 2.9x2.9Интерфейсни съединители HDMI 1,4, USB 3.0, Wi-FiКарта с памет SD до 32 GBВъзможност за свързване на допълнително оборудване USB мишка, Wi-Fi адаптер (USB), флашпамет (USB)Светлочувствителн ст 1028 mV с 1/30 sОтношение сигнал/шум 0,13 mV при 1/30 sВреме за експозиция 0,014 ms – 1000 msВидеозапис yesЧестота на кадрите, fps при разделителна способност 30 при 1920x1080 (Wi-Fi), 30 при 3840x2160 (HDMI), 30 при 3840x2160 (USB 3.0)Място на монтаж тринокулярна тръба, окулярна тръба вместо окулярФормат на изображението *. jpg, *. tifВидео формат *. h264/*. h265, *. mp4Спектрален диапазон, nm 380–650 (вграден инфрачервен филтър)Тип на затвора ERS (електронен преместващ се затвор)Софтуер HDMI: вграден USB: MAGUS ViewИзисквания към системата Windows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, CD-ROM, 19' или по-голям дисплейТип на монтажа C-образна монтировкаТяло алуминиева сплавЗахранване на камерата DC адаптер 12 V, 1 AСпецификации на постояннотоковия захранващ адаптер входни параметри: променливо напрежение 100–240 V, 50/60 Hz, изходни параметри: постоянно напрежение 12 V/1 AДиапазон на работната температура на камерата, °С -10 — 50Диапазон на работната влажност, % 30 — 80=== Разделител === МониторТип на матрицата IPSДиагонал на дисплея, инчове 13.3Разделителна способност на дисплея, пиксели 3840x2160 (4K)Формат 16:9Яркост, cd/m2 400Брой на показваните цветове 16,7 милионаКонтраст 1000:1Хоризонтален/верт кален ъгъл на видимост, ° 178/178Размер на видимата зона на екрана (Ш x В), mm 295x165Разстояние между пикселите (Д x В), mm 0,154x0,154Честота на оптичния източник, Hz 60Тип на матрицата с фоново осветление светодиоднаСрок на експлоатация на светодиода за задно осветяване, часове 50000Интерфейс HDMIДиапазон на работната температура, °C -15 — 55Диапазон на работната влажност, % 10 — 90Захранване променливотоково 110 V–220 V/постояннотоково 5–12 V, 1 A (Тип-C)Потребление на енергия, W 12 (макс. )
