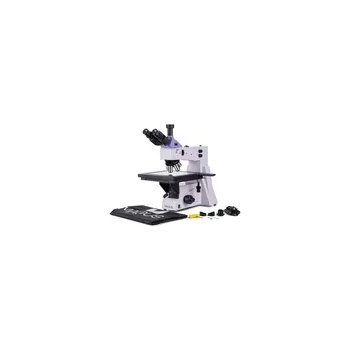

MAGUS Metal D650 BD (83034)

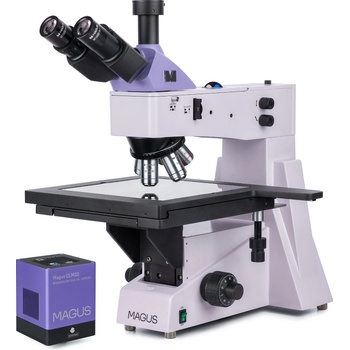

Металургичният цифров микроскоп MAGUS Metal D650 BD е подходящ за наблюдение на повърхностите на фотомаски, интегрални схеми, печатни платки и други дълги и широки образци. Той е оборудван с голяма предметна маса, на която могат лесно да се поместват големи образци, и с фино фокусиране, с размер на делението на скалата за фино фокусиране 0,7 m за лесно фокусиране при големи увеличения. Микроскопски техники за наблюдение по метода на светлото поле, тъмното поле и с поляризирана светлина. Микроскопът е подходящ за лаборатории за контрол на качеството, изследователски центрове и университетски факултети.

Цифрова камера

Цифровата камера MAGUS CLM30 е предназначена за микроскопия по метода на светлото поле и по метода на тъмното поле.
Камерата е оборудвана с 8,3 MP сензор и създава реалистични изображения с разделителна способност 3840x2160 px. Препоръчва се камерата да се използва с обективи с увеличение 4x, 10x, 20х и 40x. Когато се работи с обективи с ниско увеличение, камерата ще Ви позволи да виждате по-фините детайли.
Видеото се записва с 45 fps или 70 fps в зависимост от резолюцията: те са плавни с меки и фини преходи между кадрите. Движението на пробата се показва в реално време без закъснение. Камерата улеснява работата с движещи се обекти и е подходяща за демонстрации в класна стая.
Камерата е снабдена с интерфейс USB 3.0. Скоростта на предаване на данни е 10 пъти по-висока от тази на камерите с USB 2.0. Високоскоростната камера се препоръчва за професионални лаборатории, изследвания или университетско обучение.

Оптика

Тринокулярната глава има тринокулярна тръба за монтиране на цифрова камера. Бутонът за избор светлина/камера насочва светлинния лъч към камерата, за да се получат ярки и детайлни снимки и видеозаписи, които могат да се показват на външен екран. Камерата не е включена в базовата конфигурация. На левия окуляр има пръстен за регулиране на диоптрите за коригиране на изображението.

Планахроматичните обективи със символ BD са предназначени специално за микроскопия по метода на светлото и тъмното поле. Обективите са с голямо работно разстояние. В комплекта са включени пет броя, по един във всеки от слотовете на револверната глава. При необходимост всеки от монтираните обективи може да се замени бързо с друг. Коригирани до безкрайност оптични елементи с увеличение от 50x до 800x. Револверната глава с обективи е ориентирана навътре – потребителят може да вижда обективите, поставени в оптичния път.

Осветление

Системата за осветление с отразена светлина е проектирана така, че всички наблюдения да бъдат възможно най-детайлни, независимо от използваните обектив и микроскопски метод. Източникът на светлина е халогенна крушка 50 W, която излъчва ярка равномерна и топла светлина. За регулиране на осветлението може да се използва методът на Колер, има цветни филтри и устройство за поляризация (вграден анализатор и поляризатор, който може да се демонтира). Източникът на светлина, диафрагмата на апертурата и полевата диафрагма могат да се центрират. Осветителната система включва също устройство за метода на тъмното поле.

Предметна маса и фокусиращ механизъм

Специална характеристика на микроскопа е голямата предметна маса с размери 280 x 270 mm, с обхват на движение 204 mm по осите X и Y. Фокусирането се регулира чрез въртене на бутоните за грубо и фино фокусиране. Те се движат плавно и надеждно, и благодарение на стойността на деленията на скалата за фино фокусиране е възможна фина работа при големи увеличения. Грубото фокусиране има застопоряващ бутон и регулиране на затягането. Бутоните за фокусиране са разположени в основата на микроскопа и поради това можете да заемете отпусната и удобна позиция. Можете да поставите ръцете си върху масата, вместо да ги държите повдигнати.

Принадлежности< /strong>

За да се възползвате максимално от микроскопа MAGUS Metal 650 BD, вземете допълнителни принадлежности: окуляри, обективи с голямо работно разстояние за наблюдение по метода на светлото и тъмното поле, калибрационни образци, цифрови фотоапарати.

Основни характеристики на микроскопа:

• Прецизно фокусиране: размер на делението на скалата за фино фокусиране 0,7 m грубото фокусиране има застопоряващ се бутон и регулиране на затягането
• Голяма предметна маса за наблюдение на дълги и широки обекти, голям диапазон на преместване на предметната маса по две оси
• Планахроматични оптични елементи, тринокулярна глава с разделител на лъча 100:0 и 0:100, тринокулярна тръба за монтиране на камера
• Източникът на светлина, диафрагмата на апертурата и полевата диафрагма могат да се центрират, регулиране на осветлението на Кьолер, устройство за поляризация, комплект цветни филтри, микроскопия по метода на тъмното поле
• Илюминатор – халогенна лампа 50 W със захранване 220 V и регулиране на яркостта
• Допълнителни принадлежности

Основни характеристики на камерата:

• За микроскопски наблюдения по метода на светлото поле с обективи 4x, 10x, 20x и 40x
• Разделителна способност 8,3 MP: когато се работи с обективи с ниско увеличение, камерата ще Ви позволи да виждате по-фините детайли
• 45 fps и 70 fps при разделителни способности 3840x2160 px и 1920x1080 px за наблюдение на движещи се образци, видеозаписи и движение на пробите без трептене и забавяне
• Елементът на Пелтие понижава температурата на сензора по време на продължителни операции и премахва топлинния шум. Следователно могат да се използват ниски скорости на затвора по време на снимки.
• Цветният CMOS сензор SONY Exmor със задно осветяване осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове.
• Интерфейс USB 3.0 за бързо и плавно прехвърляне на данни
• Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания

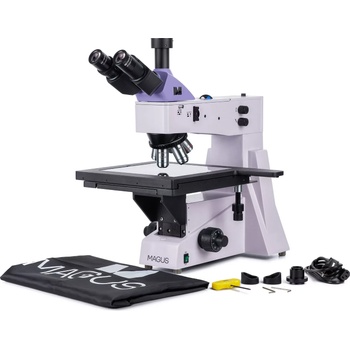

Комплектът включва:

• Цифровата камера MAGUS CLM30 (цифрова камера, USB кабел, адаптер за 12 V, 3 A, кутия, инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
• Основа с вход за захранване, илюминатор за отразена светлина, фокусиращ механизъм, предметна маса и револверна глава
• Тринокулярна глава
• Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 BD WD 9,7 mm
• Планахроматичен обектив с корекция до безкрайност: PL L10x/0,25 BD WD 9,3 mm
• Планахроматичен обектив с корекция до безкрайност: PL L20x/0,40 BD WD 7,2 mm
• Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 BD WD 2,5 mm
• Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 BD WD: 0,8 mm
• Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр. )
• Адаптер за C-образна монтировка 1x
• Шестостенен ключ
• Променливотоков захранващ кабел
• Покривало против прах
• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала
• Окуляр 12,5x/14 mm (2 бр. )
• Окуляр 15x/15 mm (2 бр. )
• Окуляр 20x/12 mm (2 бр. )
• Окуляр 25x/9 mm (2 бр. )
• Планахроматичен обектив с корекция до безкрайност: PL L40x/0,60 BD WD 3,0 mm
• Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 BD WD: 1,9 mm
• Планахроматичен обектив с корекция до безкрайност: PL L100х/0,85 (сух) BD WD: 0,4 mm
• Калибрационен образец

Марка MAGUSГаранция 5 годиниEAN 5905555018423Размер на опаковката (Д x Ш x В) 58x49x60 cmТранспортно тегло 23.8 kgРазделител Металургичен микроскоп MAGUS Metal 650 BDТип металургичен, светлина/оптиченТип на главата на микроскопа тринокулярниГлава SiedentopfЪгъл на наклон на главата 30 °Увеличение, x 50 — 800Диапазон на увеличението от 800x до 1280xУвеличение, x (опция) 50–1000/1250/1500/2000/2500Диаме ър на тръбата на окуляра, mm 30Окуляри 10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14 15x/15 20x/12 25x/9)Обективи планахроматични с корекция до безкрайност: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD, PL L80x/0,80 BD парфокално разстояние 45 mm (*опция: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L100x/0,85 BD (сух))Револверна глава за 5 обективаРаботна дистанция, mm 9,7 (5x) 9,3 (10x) 7,2 (20x) 2,5 (50x) 3,0 (40x) 1,9 (60x) 0,80 (80x) 0,40 (100x)Разстояние между окулярите, mm 48 — 75Предметна маса, mm 280x270Диапазон на движение на предметната маса, mm 204/204Характеристики на предметната маса двуосна механичнаРегулиране на диоптъра на окуляра, диоптри ±5 (на лявата тръба)Диафрагма вградена апертура и полеваФокусиране коаксиален, грубо фокусиране (30 mm, 13,1 mm/кръг, със застопоряващ се бутон и бутон за регулиране на затягането) и фино фокусиране (0,0007 mm)Осветление халогенноРегулиране на яркостта yesЗахранване 220±22 V, 50 Hz, променливотокова мрежаТип на светлинния източник 12 V/50 WСветлинни филтри зелен, син, жълт, матовДиапазон на работната температура, °C 5 — 35Допълнително вграден анализатор и поляризатор, който може да се демонтира, устройство за изследване по метода на тъмното полеПотребителско ниво за професионалисти, опитни потребителиНиво на трудност на сглобяване и монтаж сложенПриложение металургиченМясто на осветлението горенМетод за изследване на светлото поле, поляризация, тъмно полеТорбичка/калъф/ча нта в комплект покривало против прах=== Разделител === Цифрова камераСензор SONY Exmor CMOSЦветен/монохромен цветенМегапиксела 8.3Максимална разделителна способност, пиксели 3840x2160Размер на сензора 1/1,2'' (11,14x6,26 mm)Размер на пиксела, μm 2.9x2.9Двустепенен термоелектрически модул (елемент на Пелтие), който да нагласи температурата на 42°C под температурата на помещението yesСветлочувствително т 5970 mV при 1/30 sОтношение сигнал/шум 0,15 mV при 1/30 sВреме за експозиция 0,1 ms – 1 hВидеозапис yesЧестота на кадрите, fps при разделителна способност 45 при 3840x2160, 70 при 1920x1080Цифров обем на АЦП (битове) 8/12 (избираем)Място на монтаж тринокулярна тръбаФормат на изображението *. jpg, *. bmp, *. png, *. tifВидео формат изход: *. wmv, *. avi, *. h264 (Windows 8 и по-нова), *h265 (Windows 10 и по-нова)Спектрален диапазон, nm 380–650 (вграден инфрачервен филтър)Тип на затвора ERS (електронен преместващ се затвор)Баланс на бялото автоматично, ръчноКонтрол на експозицията автоматично, ръчноХарактеристики на софтуера време за експозиция, размер на изображението, яркостСофтуер MAGUS ViewИзход 5 Gb/s, USB 3.0Изисквания към системата Windows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 2 GB RAM, порт USB 3.0, CD-ROM, 17' или по-голям дисплейТип на монтажа C-образна монтировкаТяло алуминиева сплавЗахранване на камерата постояннотоково, 5 V, от USB порта на компютър адаптер за 12 V, 3 A за захранване на елемента на ПелтиеДиапазон на работната температура на камерата, °С -10 — 50Диапазон на работната влажност, % 30 — 80
