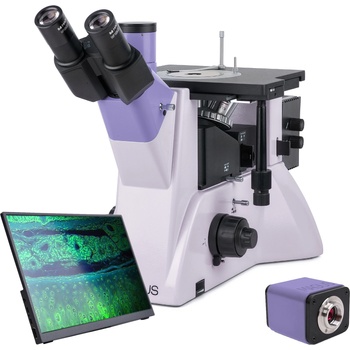

MAGUS Metal VD700 LCD (83037)

Металургичният инвертиран микроскоп MAGUS Metal V700 е предназначен за изследване на микроструктурата на метали, сплави и полупроводникови материали с отразена светлина. Предметната маса може да издържа образци до 2 kg (само долната повърхност на образеца трябва да бъде плоска). Другите части на образеца не се нуждаят от обработка и могат да бъдат с всякаква форма. Микроскопът е предназначен за наблюдения по метода на светлото поле и с поляризирана светлина, има страничен порт за камера и тринокулярна тръба, подходящ е за голям брой лабораторни и промишлени приложения.

Цифровата камера

Цифровата камера за микроскоп MAGUS CHD20 е оборудвана с 2 MP сензор и създава реалистични Full HD изображения с разделителна способност 1920x1080px пиксела. Камерата е с висока светлочувствителност и е подходяща за работа на луминесцентна светлина. Чрез използване на първични цветни мозаечни филтри R, G, B се постигат малък ток на тъмно и ясно изображение.
Камерата използва интерфейс HDMI за директно свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Има допълнителен интерфейс USB 2.0 за свързване на камерата с компютър.
Правят се видеозаписи при 60 fps или 50 fps в зависимост интерфейса на видеоизхода.
Камерата комбинира висока честота на кадрите и широколентов HDMI, поради това видеозаписите са ярки, без неподвижни кадри или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.

Монитор

Мониторът MAGUS MCD20 е предназначен за използване на системата за визуализация на микроскопа MAGUS.
Той е свързан към камера, която е монтирана на микроскопа за показване на изображения в реално време. Поддържа HDMI камери MAGUS с разделителна способност Full HD.
Диагоналът на екрана е 13,3 инча. IPS матрицата осигурява ярки изображения при големи ъгли на видимост. Ако погледнете към дисплея под ъгъл, възпроизвеждането на цветовете не е нарушено.
Дисплеят може да се постави на сгъваема стойка върху маса или шкаф, или да се монтира директно към камерата или към стойката на микроскопа.

Оптика

Микроскопът е оборудван с тринокулярна глава със специална конструкция – позицията на окулярите може да се регулира има възможност за завъртане на 180°. Цифровата камера се монтира в страничния порт за камера на тялото на микроскопа, а мониторът се монтира в тринокулярната тръба на главата на микроскопа. Разделянето на лъчите в тялото е 100:0/0:100, а на тринокулярната глава – 80:20.

Револверната глава е разположена под изследвания образец и има 5 слота за обективи (всичките те са включени в базовата конфигурация). Всички обективи са планахроматични с корекция до безкрайност, с дълги работни разстояния. Вместо всеки от доставените обективи, може да се монтира допълнителен обектив. В базовата конфигурация увеличението на микроскопа е от 50х до 1000x.

Осветление

Илюминаторът за отразена светлина има халогенна крушка с мощност 30 W с регулируема яркост. Към кожуха на лампата се подава променливотоково захранване. Той е с достатъчна яркост за извършване на наблюдения с всички приложени обективи, като се използват микроскопските методи на светлото поле и поляризация. Има опция за регулиране на осветлението на Кьолер и източникът на светлина може да се регулира по три оси. За промяна на предаването на цветовете при микроскопска фотография могат да се използват цветни филтри. Има устройства за поляризация – анализатор и поляризатор, като и двете устройства могат да се демонтират.

Предметна маса и фокусиращ механизъм

Кръгла въртяща се носеща плоча с отвори 10 mm, 20 mm или 30 mm, която е вкарана в предметната маса, а образецът се закрепва чрез държач за образци. Предметната маса е доста голяма (242x200 mm) и се движи със закрепения на нея образец по две оси. Можете да регулирате отчетливостта на изображението чрез бутоните за грубо и фино фокусиране. Можене да регулирате затягането на бутона за грубо фокусиране, а има и бутон за застопоряване.

Принадлежности< /strong>

Допълнителните принадлежности позволяват да се възползвате максимално от микроскопа MAGUS Metal V700. Има окуляри, планахроматични обективи с голямо работно разстояние, калибрационни образци и цифрови камери.

Основни характеристики на микроскопа:

• Изследване на големи и тежки образци чрез микроскопските методи на светлото поле и поляризация може да се наблюдава само една страна на образеца
• Голяма предметна маса, кръгли въртящи се плочи на масата, с отвори 10 mm, 20 mm и 30 mm
• По време на монтажа тринокулярната глава може да се завърта на 180°
• Две опции за монтиране на цифрова камера и монитор: на тринокулярната глава с разделяне на лъча 80/20 или на тялото на микроскопа с разделяне на лъча 100/0 или 0/100
• Наблюдения с отразена светлина, източник на светлина – халогенна крушка 30 W с регулируема яркост
• Настройка на осветлението на Кьолер, анализатор и поляризатор, които могат да се демонтират и светлинен източник, който може да се центрира
• Голям набор от допълнителни принадлежности за разширяване на възможностите на микроскопа

Основни характеристики на камерата:

• Камерата работи автономно, без връзка с компютър чрез интерфейс HDMI. Може да се свързва към компютър чрез интерфейс USB 2.0
• Разделителната способност на камерата е 1920x1080 пиксела и е идеален избор за показване на изображения на Full HD монитор
• 60 fps и 50 fps в зависимост интерфейса на видеоизхода за наблюдение на движещи се обекти, видеозаписи и движение на пробите без трептене или забавяне
• Цветният CMOS сензор SONY Starvis с фоново осветление осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове.
• Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания

Комплектът включва:

• Цифрова камера MAGUS CHD20 (цифрова камера, HDMI кабел (1,5 m), кабел за USB 2.0 (2 m), USB мишка, 32 GB SD карта с памет, променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
• Течнокристален монитор MAGUS MCD20
• Основа с вход за захранване, фокусиращ механизъм, предметна маса и револверна глава
• Илюминатор за отразена светлина с корпус на осветителното тяло
• Тринокулярна глава
• Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 WD 26,1 mm
• Планахроматичен обектив с корекция до безкрайност: PL L10х/0,25 WD 20,2 mm
• Планахроматичен обектив с корекция до безкрайност: PL L20х/0,40 WD 8,80 mm
• Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 WD 3,68 mm
• Планахроматичен обектив с корекция до безкрайност: PL L100x/0,85 (сух) WD 0,40 mm
• Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр. )
• Адаптер за C-образна монтировка 1x
• Шестостенен ключ
• Променливотоков захранващ кабел
• Покривало против прах
• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала
• Окуляр 12,5x/14 mm (2 бр. )
• Окуляр 15x/15 mm (2 бр. )
• Окуляр 20x/12 mm (2 бр. )
• Окуляр 25x/9 mm (2 бр. )
• Планахроматичен обектив с корекция до безкрайност: PL L40х/0,60 WD 3,98 mm
• Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 WD 2,08 mm
• Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 WD 1,25 mm
• Калибрационен образец

Марка MAGUSГаранция, години 5EAN 5905555018461Размер на опаковката (Д x Ш x В), cm 49.5x34.5x68Транспортно тегло, kg 16.5Глава тринокулярниЪгъл на наклон на главата 45°Диапазон на увеличението от 800x до 1280xДиаметър на тръбата на окуляра, mm 30Обективи планахроматични с корекция до безкрайност: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (сух) парфокално разстояние 45 mm (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80)Револверна глава за 5 обективаРаботна дистанция, mm 26,1 (5x) 20,2 (10x) 3,98 (40x) 2,08 (60x) 8,80 (20x) 3,68 (50x) 1,25 (80x) 0,40 (100x)Разстояние между окулярите, mm 48 — 75Предметна маса, mm 242x200Диапазон на движение на предметната маса, mm 30/30Диафрагма вградена апертура и полеваФокусиране коаксиален, грубо (с регулиране на затягането на механизма за грубо фокусиране и бутон за застопоряване) и фино (0,002 mm)Регулиране на яркостта yesТип на светлинния източник 12 V/30 WДиапазон на работната температура, °C 5 — 35Ниво на трудност на сглобяване и монтаж сложенМясто на осветлението долноСензор Sony Exmor/Starvis CMOSЦветен/монохромен цветенМегапиксела 2Максимална разделителна способност, пиксели 1920x1080Размер на сензора 1/2' (7,2x4,05 mm)Размер на пиксела, μm 3.75x3.75Светлочувствите
