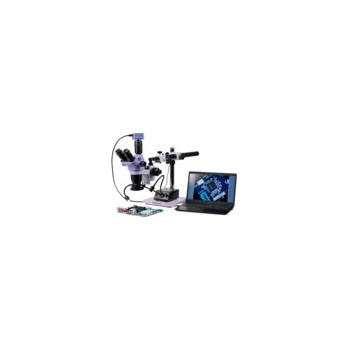

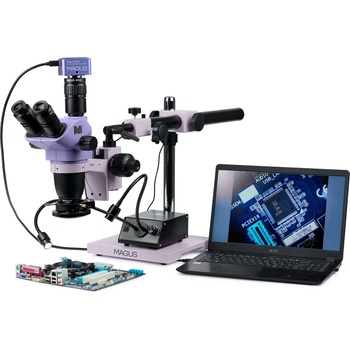

MAGUS Stereo D8TR (84845)

Производител: MAGUS
Модел: Stereo D8TR (84845)

Описание:

Готовото решение за запояване, ремонт и контрол на качеството се базира на микроскопска глава от серията MAGUS Stereo 8H и универсална стойка за микроскоп MAGUS UT2.
Стереомикроскопът с оптична конструкция на Greenough осигурява точни детайли на топографията на повърхността без загуба на пространствената ориентация, като по този начин осигурява голяма дълбочина на полето. Тринокулярният микроскоп е подходящ за тези, които предпочитат да работят с микроскопа в тяхната нормална поза и да наблюдават образеца през окулярите.
Камерата в цифровия микроскоп позволява записването на наблюдателния процес, както и междинните и крайните резултати от него. Камерата е оборудвана с USB 3.0 порт и прехвърля изображение към компютърен екран. Скоростта на предаване на данни е 10 пъти по-висока от тази на камерите с USB 2.0. Микроскопът е оборудван с два светлинни източника за отразена светлина: ринг лампа с поляризиращ филтър и лампа с гъвкав държач.
Микроскопът оптимизира ергономията на работното място, като по този начин подобрява комфорта и производителността на оператора.

Цифрова камера
Цифровата камера, монтирана в тринокулярната тръба, използвайки адаптер с C-образна монтировка, ще записва междинните и крайните резултати от наблюдателния процес. Тази функция се използва за качествен контрол и създаване на база от данни. 21 MP камера в адаптера с C-образна монтировка 1x ще възпроизведе желаната разделителна способност за стереомикроскопски наблюдения, а 4/3' сензор ще покаже максимално възможното зрително поле. С минимално увеличение на микроскопа, зрителното поле на компютърния екран ще бъде 53,5x37 mm.

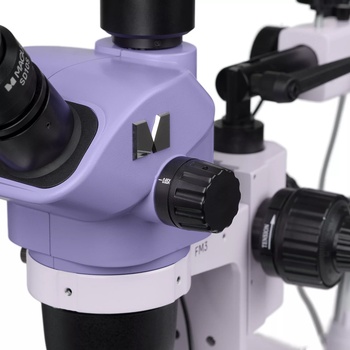

Глава на микроскопа
Обективът с променливо увеличение предоставя възможност за плавна промяна на увеличението до 8,4х без загуба на фокуса. Микроскопът създава вертикално (не обърнато) триизмерно изображение. Допълнителният обектив с увеличение 0,5x предоставя възможност за промяна на диапазона на увеличение, зрителното поле и работното разстояние на микроскопа. При използване на допълнителен обектив с увеличение 0,5x се постигат увеличение 3,25–27,5x и работна дистанция 177 mm за запояване.
Когато не се използва допълнителен обектив с увеличение 0,5x, се постигат увеличение 6,5–55x и работна дистанция 105 mm за контрол на качеството.
Манипулациите с инструмента изискват по-голямо зрително поле от това за визуалното наблюдение при контрола на качеството. При поглед през окуляра диаметърът на зрителното поле с обектив с увеличение 0,5x е 67,7 mm при увеличение 3,25x на микроскопа и 8 mm при увеличение 27,5x.
Основната конфигурация включва окуляри 10x/22 mm с регулиране на диоптъра и голямо разстояние от очите за работа с очила.

Източници на светлина
Различните задачи изискват различни видове осветление. Комплектът включва два източника на светлина. Ринг лампа с поляризатор премахва отблясъците от метал. Лампата с гъвкав държач създава сенки, които позволяват на нашето зрение да определи релефа на повърхността.

Стойка
Универсалната стойка със стабилна основа свежда до минимум причинени от движението вибрации, а дългото хоризонтално рамо разширява работната зона.
По време на работата не винаги е удобно да се мести обектът в оптичния път. Понякога е за предпочитане да се мести главата на микроскопа. Бутонът за микрометрично регулиране предоставя възможност за плавно хоризонтално движение на главата на микроскопа напред и назад.
В края на стойката има механизъм за промяна на ъгъла на оптичната ос. Операторът може да наблюдава образеца върху масата, като го гледа под ъгъл. Тази функция прави по-удобни извършването на манипулации, проверката на качеството на запояване и наблюдението на извити обекти.

Фокусиращ механизъм
Фокусиращият механизъм има функции за грубо и фино фокусиране. Финото фокусиране улеснява регулирането на микроскопа при използване на увеличения над 40x. Бутоните за фокусиране са коаксиални и са разположени от двете страни. Затягането при грубо фокусиране може да се регулира.

Принадлежности и комплексни решения
Комфортните условия на работа повишават производителността на оператора. Нашите комплексни решения се базират на опита на електронните инженери. В същото време MAGUS предлага и други компоненти, които можете да използвате за сглобяване на комплекта микроскоп в зависимост от вашия бюджет и от предпочитанията Ви, както и от задачите, които трябва да се решават. Освен това в бъдеще можете да допълвате комплекта с необходимите принадлежности.

Характеристики на микроскопа:

• Тринокулярната микроскопска глава с вертикална тръба за монтиране на камера
• Обективът с променливо увеличение позволява плавна промяна на увеличението без разфокусиране отношение на променливото увеличение 8,4:1
• Предимства на оптичната конструкция на Гриноу: голяма дълбочина на полето, 3D визуализация с голяма разделителна способност, компактна конструкция и разумна цена
• Допълнителният обектив с увеличение 0,5x предоставя допълнителни опции за увеличението, зрителното поле и работно разстояние
• Универсалната стойка разширява работната зона, като предоставя възможност за прецизно позициониране на главата на микроскопа над образеца и фино микрометрично регулиране на позицията на главата
• Фокусиращият механизъм има функции за грубо и фино фокусиране: работата е удобна в целия диапазон на увеличението на микроскопа
• Два светлинни източника за отразена светлина: ринг лампа с поляризиращ филтър и лампа с гъвкав държач
• Могат да се заменят компоненти и да се монтират допълнителни принадлежности по заявка

Характеристики на камерата:

• 21 MP сензор предоставя най-добрата разделителна способност за стереомикроскопски наблюдения
• Сензорът 4/3' ще покаже най-голямото възможно зрително поле на екрана
• 17 fps при максимална резолюция е достатъчно за регулиране на фокуса
• До 192 fps при намалена разделителна способност за презентации и видеозаписи в класна стая плавни движения на образеца без друсане и накъсване
• Цветният CMOS сензор SONY Exmor осигурява ниско ниво на шума и висока светлочувствителност дори при условия на слаба осветеност: по-ясно, по-ярко и с по-цветни изображения
• Интерфейс USB 3.0 за бърз трансфер на данни без друсане и забавяне
• Софтуерът разполага с характеристики за фотография, видеозаписи, редакция, външен дисплей, линейни и ъглови измервания
• Добавеният адаптер с C-образна монтировка 1x с регулируемо фокусно разстояние се използва за монтиране на камера върху микроскопа

Комплектът включва:

• Цифрова камера MAGUS CBF70 (цифрова камера, USB кабел, устройство за съхранение с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
• Микроскопска глава MAGUS Stereo 8TH – обектив и окулярни тръби
• Окуляр 10х/22 mm с голямо разстоянието от очите и регулиране на диоптъра (2 бр. )
• Стойка за микроскоп MAGUS UT2
• Фокусна монтировка MAGUS FM3
• Ринг лампа с поляризатор MAGUS LED RP1
• Двойна извита лампа MAGUS LED DGL2
• Допълнителна леща MAGUS AL05 0,5х/177 mm
• Адаптер с C-образна монтировка MAGUS ZFA100
• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала
• Окуляр 15x/16 mm (2 бр. )
• Окуляр 20x/12 mm (2 бр. )
• Окуляр 25x/9 mm (2 бр. )
• Окуляр 30x/8 mm (2 бр. )
• Допълнителнa леща на обектива 1,5x
• Допълнителнa леща на обектива 2x
• Ринг лампа
• Ринг лампа с превключване между секторите
• HDMI цифрова камера
• Монитор с течнокристален дисплей
• Адаптер с C-образна монтировка 0,5x с регулируемо фокусно разстояние
• Калибрационен образец
