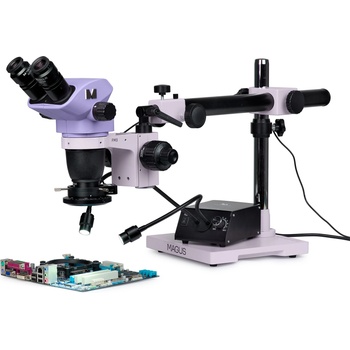

MAGUS Стереомикроскоп за ремонт на електронни устройства MAGUS Stereo 8BR (84843)

Готовото решение за запояване, ремонт и контрол на качеството се базира на микроскопска глава от серията MAGUS Stereo 8H и универсална стойка за микроскоп MAGUS UT2.
Стереомикроскопът с оптична конструкция на Greenough осигурява точни детайли на топографията на повърхността без загуба на пространствената ориентация, като по този начин осигурява голяма дълбочина на полето. Бинокулярният микроскоп е подходящ за тези, които предпочитат да работят с микроскопа в тяхната нормална поза и да наблюдават образеца през окулярите.
Микроскопът е оборудван с два светлинни източника за отразена светлина: пръстеновидна лампа с поляризиращ филтър и лампа с гъвкав държач.
Микроскопът оптимизира ергономията на работното място, като по този начин подобрява комфорта и производителността на оператора.

Глава на микроскопа

Обективът с променливо увеличение предоставя възможност за плавна промяна на увеличението до 8,4х без загуба на фокуса. Микроскопът създава вертикално (не обърнато) триизмерно изображение. Допълнителният обектив с увеличение 0,5x предоставя възможност за промяна на диапазона на увеличение, зрителното поле и работното разстояние на микроскопа.
При използване на допълнителен обектив с увеличение 0,5x се постигат увеличение 3,25–27,5x и работно разстояние 177 mm за запояване.
Когато не се използва допълнителен обектив с увеличение 0,5x, се постигат увеличение 6,5–55x и работно разстояние 105 mm за контрол на качеството.
Манипулациите с инструментаизискват по-голямо зрително поле от това за визуалното наблюдение при контрола на качеството. Диаметърът на зрителното поле с обектив с увеличение 0,5x е 67,7 mm при увеличение 3,25x на микроскопа и 8 mm при увеличение 27,5x.
Основната конфигурация включва окуляри 10x/22 mm с регулиране на диоптъра и голямо разстояние от очите за работа с очила.

Източници на светлина

Различните задачи изискват различни видове осветление. Комплектът включва два източника на светлина. Пръстеновидната лампа с поляризатор премахва отблясъците от метал. Лампата с гъвкав държач създава сенки, които позволяват на нашето зрение да определи релефа на повърхността.

Стойка

Универсалната стойка със стабилна основа свежда до минимум причинени от движението вибрации, а дългото хоризонтално рамо разширява работната зона.
По време на работата не винаги е удобно да се мести обектът в оптичния път. Понякога е за предпочитане да се мести главата на микроскопа. Бутонът за микрометрично регулиране предоставя възможност за плавно хоризонтално движение на главата на микроскопа напред и назад.
В края на стойката има механизъм за промяна на ъгъла на оптичната ос. Операторът може да наблюдава образеца върху масата, като го гледа под ъгъл. Тази функция прави по-удобни извършването на манипулации, проверката на качеството на запояване и наблюдението на извити обекти.

Фокусиращ механизъм

Фокусиращият механизъм има функции за грубо и фино фокусиране. Финото фокусиране улеснява регулирането на микроскопа при използване на увеличения над 40x. Бутоните за фокусиране са коаксиални и са разположени от двете страни. Затягането при грубо фокусиране може да се регулира.

Принадлежности и комплексни решения

Комфортните условия на работа повишават производителността на оператора. Нашите комплексни решения се базират на опита на електронните инженери. В същото време MAGUS предлага и други компоненти, които можете да използвате за сглобяване на комплекта микроскоп в зависимост от вашия бюджет и от предпочитанията Ви, както и от задачите, които трябва да се решават. Освен това в бъдеще можете да допълвате комплекта с необходимите принадлежности.

Основни характеристики:

• Бинокулярна глава: операторът наблюдава през окулярите увеличено изображение
• Обективът с променливо увеличение позволява плавна промяна на увеличението без разфокусиране отношение на променливото увеличение 8,4:1
• Предимства на оптичната конструкция на Гриноу: голяма дълбочина на полето, 3D визуализация с голяма разделителна способност, компактна конструкция и разумна цена
• Допълнителният обектив с увеличение 0,5x предоставя допълнителни опции за увеличението, зрителното поле и работно разстояние
• Универсалната стойка разширява работната зона, като предоставя възможност за прецизно позициониране на главата на микроскопа над образеца и фино микрометрично регулиране на позицията на главата
• Фокусиращият механизъм има функции за грубо и фино фокусиране: работата е удобна в целия диапазон на увеличението на микроскопа
• Два светлинни източника за отразена светлина: пръстеновидна лампа с поляризиращ филтър и лампа с гъвкав държач
• Могат да се заменят компоненти и да се монтират допълнителни принадлежности по заявка

Комплектът включва:

• Микроскопска глава MAGUS Stereo 8BH – обектив и окулярни тръби
• Окуляр 10х/22 mm с голямо разстоянието от очите и регулиране на диоптъра (2 бр. )
• Стойка за микроскоп MAGUS UT2
• Фокусна монтировка MAGUS FM3
• Ринг лампа с поляризатор MAGUS LED RP1
• Двойна извита лампа MAGUS LED DGL2
• Допълнителна леща MAGUS AL05 0,5х/177 mm
• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала
• Окуляр 15x/16 mm (2 бр. )
• Окуляр 20x/12 mm (2 бр. )
• Окуляр 25x/9 mm (2 бр. )
• Окуляр 30x/8 mm (2 бр. )
• Допълнителнa леща на обектива 1,5x
• Допълнителнa леща на обектива 2x
• Пръстеновидна лампа
• Пръстеновидна лампа с превключване между секторите
• Цифрова камера
• Калибрационен образец

Марка MAGUSГаранция 5 годиниEAN 5905555024370Транспортно тегло 22.5 kgТип стерео/инструменталн Тип на главата на микроскопа бинокълЪгъл на наклон на главата 45°Увеличение, x 3.25 — 55Диапазон на увеличението до 200xКоефициент на увеличение 8,4:1Диаметър на тръбата на окуляра, mm 30Окуляри 10x/22 mm, голямо разстояние от очите (*опция: 10x/22 mm със скала, 15x/16, 20x/12, 25x/9, 30x/8)Разстояние между окулярите, mm 54 — 75Фокусиране коаксиален, грубо (45 mm, с регулиране на затягането на механизма за грубо фокусиране) и фино (0,002 mm)Осветление светодиодноРегулиран е на яркостта yesЗахранване променливотоково захранване, 115–230/50/60Диапазон на работната температура, °C 0 — 40Възможност за свързване на допълнително оборудване допълнителни обективи (1,5х, 2х)Потребителско ниво за професионалисти, опитни потребителиНиво на трудност на сглобяване и монтаж сложенОптична схема Стереомикроскоп ГриноуПриложение за приложни изследванияМясто на осветлението горенМетод за изследване на светлото полеДиаметър на хоризонталното рамо, mm 38Дължина на хоризонталното рамо, mm 470Диаметър на вертикалното рамо, mm 38Дължина на вертикалното рамо, mm 493Диапазон на движение в хоризонтално направление, mm 380Максимална височина на образеца, mm 150 (когато не се използват допълнителни обективи), 65 (при използване на допълнителен обектив 0,5x)Диаметър на монтажния щифт, mm 32Размери на основата на стойката, mm 252x252x30
