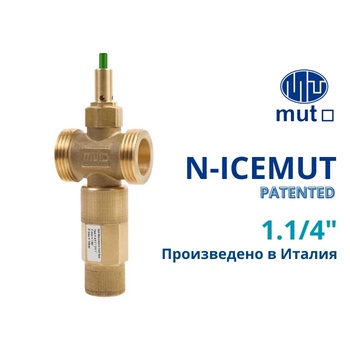

Mut meccanica tovo - Италия N-icemut 32e 1.1/4" Вентил против замръзване за термопомпи с вакуум индикатор (703003314)

Вентилът против замръзване N-ICEMUT позволява източване на течността (водата), съдържаща се в хидравличната система, когато температурата на същата падне до стойност между 2 и 4 градуса Целзий. Това предотвратява образуването на лед (и замръзване) в инсталации с термопомпа или хибрид, като се избягва потенциална повреда на тръбите и самата машина. Клапанът против замръзване N-ICEMUT се отличава с иновативна система за прекъсване на вакуума с индикатор, който показва работното му състояние.

Вентил против замръзване за системи за отопление/охлаждане с термопомпи или хибрид с вакуум индикатор N-ICEMUT

Материали

• Тяло на клапана: месинг CW617N (БДС EN 12165)
• Термосензоре изпускателен вентил: месинг CW614N (БДС EN 12164)
• Вакуумен спирачен клапан: месинг CW614N (БДС EN 12164) + POM
• Пружини: неръждаема стомана БДС EN 10270-3 (AISI 302)
• Хидравлични уплътнения: EPDM + FKM

Технически спецификации

• Модел: N-ICEMUT 32E
• Присъедин телен размер по ISO 228-1: 1.1/4"
• Коеф ициент на дебита Kvs при ΔP = 1 bar: 71 m3/h
• Максималн о статично налягане: 10 bar (PN 10)
• Флуиди: вода или гликолови разтвори с концентрация до 30%
• Максимална температура на течността: 75 °C
• Температурен диапазон на околната среда: -30°C до +60°C
• Средна начална температура на отваряне: +3°C ±1°C
• Начална средна температура на затваряне: +4°C ±1°C
• Точност: ±1°C
• Размери: A = 1.1/4", B = 59 mm, C = 88 mm, D = 65 mm

Размери

Функции

Вентилът против замръзване работи, когато температурата на флуида (водата), присъстващ във външните тръби на хидравличната верига, се доближи до точката на замръзване (между 2 и 4 градуса). За правилна работа вентилът трябва да е без топлоизолация и при инсталиране на открито трябва да бъде защитен от дъжд, сняг и пряка слънчева светлина.

Например, когато външните температури са ниски и термопомпата е изключена за дълъг период от време или в случай на повреда, температурата на топлопреносната течност, без течност против замръзване, може да се доближи до точката на замръзване с потенциално увреждане на тръбите и самата машина.
Вентилът N-ICEMUT сработва на около 3 градуса, отваря се и изпуска течността, за да предотврати образуването на лед в тръбите на системата.

ЗАБЕЛЕЖКА: Проверете налягането в системата: вентилът против замръзване не е изпразнил напълно течността, ако индикаторът е извън вакуумния спирачен клапан*. Когато топлоносителят се върне до температура от най-малко 4 °C, вентилът за защита от замръзване се затваря и нормалният работен режим на хидравличната верига се възстановява:

Когато вентилът против замръзване е затворен, той остава затворен, докато температурата на течността падне под 3°C.

Монтаж без топлинна изолация.
Позиция: Във вертикално положение, с изпускателната линия надолу. По този начин изхвърлената вода може да изтича свободно навън.
Източването трябва да бъде най-малко 15 cm над земята и на подаващата, и на връщащата тръба, като спазвате разстояние от поне 10 cm между тях и се стараете да придадете лек наклон на тръбите към самите вентили. По този начин се намалява рискът тръбата да остане пълна с вода и да се образува лед.
Местоположение: Извън сградата, в точката на тръбата, където температурите могат да достигнат най-ниската стойност в случай на неизправност на термопомпата.
Далеч от други източници на топлина и защитен от дъжд, сняг и пряка слънчева светлина.
Избягвайте сифонни връзки, тъй като в случай на отваряне на нагнетателния отвор те предотвратяват изтичането на останалата част от течността, съдържаща се в системата.
Тръбите в системата трябва да са чисти и трябва да се монтират подходящи филтриращи елементи.

Производител:  MUT MECCANICA TOVO S. p. A. , Италия . Гаранционен срок:  24 месеца

MUT MECCANICA TOVO S. p. A.  е италианска компания с над 40 годишен опит в сферата на оборудване за термални системи, известна с високото качество на продуктите си

AQUA. STORE като част от АКВА СИСТЕМИ ЕООД е официален дистрибутор на MUT MECCANICA TOVO за България
