Oku obermaier Oku 1002 Соларен абсорбер за отопление на басейни (oku1002)

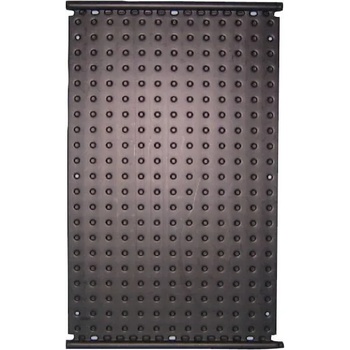

Слънчев колектор абсорбер за подгряване на басейни тип OKU 1002

• За повишаване на температурата на водата в плувни открити басейни с 4 до 7 градуса и удължаване на експлоатационния им период с 1-2 месеца годишно (за климата в България).
• Водата от басейна преминава свободно през абсорберите, така че е без значение тяхното подреждане, т. е. те могат да бъдат монтирани и надлъжно, и напречно.
• Монолитно изпълнение без заварки, спойки и други.
• Използва се цялата площ за циркулация.
• Устойчив от корозия на водата от плувните басейни.
• Устойчив на замръзване.
• Може да се ходи върху колектора
• Цвят на колектор абсорбера: хомогенен черен цвят
• Изработен от високомолекулярен полиетилен
• Колек ори и присъединяване: с 2 колектора Ø40 mm
• Размери: 1360 mm x 820 mm
• Площ на 1 колектор: 1,12 кв. m
• Температурна устойчивост: -50 ÷ 115 °C
• Специфична мощност: до 0,85 kWh/кв. м
• Средна стойност на мощността за експлоатационния период: 0,5 ÷ 0,6 kWh/кв. м
• Ефективност: до 85%
• Работно налягане: max. 1,2 bar при 40 °С
• Тестово налягане: 4,5 bar
• Загуби на налягане: 0,003 bar при дебит 200 l/h/кв. m
• Водно съдържание: 6 л/кв. м
• Нетно тегло (специфично): 6 kg/кв. m
• Нетно тегло на 1 абсорбер 6,8 kg
• Брой панели в серия: max. 7 броя
• Произход: Германия
• Продукт в номер: OKU1002

Разме и:

ПРО КТИРАНЕ
Оразмеряване на полето

В таблицата е посочен процентът на площта на абсорберите спрямо повърхнината (площта на водното огледало) на басейна.
Таблицата важи за открити плувни басейни, които се покриват вечер или за закрити плувни басейни.
Ефектът е в периода от началото на май до края на септември, като температурата на водата в басейна се повишава с 4 до 7 градуса в сравнение с тази в неотоплявани басейни.
При положение, че басейнът не се покрива вечер се налага преразмеряване до 50%.
В зависимост от географското разположение на обекта може да се намали или увеличи колекторната площ с 20%.

Размери на моделите

Примерни схеми за монтаж

Избор на помпата
Дебитът на помпата се оразмерява от 150 до 250 l/h за всеки 1 m 2  инсталирана абсорберна площ.
Напорът на помпата се оразмерява като денивелация между водното огледало и най-горната част на най-горният колектор плюс запас от 5 m.

Примерн монтажни разстояния и планиране на площта

При мерни инсталации

ПРОДУКТОВ ТЕХНИЧЕСКИ ЛИСТ (BG)

ИНСТРУКЦИЯ ЗА МОНТАЖ И МОНТАЖНИ СХЕМИ (DE)

Производител: Pahle n.  Гаранционен срок: 36 месеца.

OKU Obermaier - Германия предлага широка гама от технологични продукти за басейни
