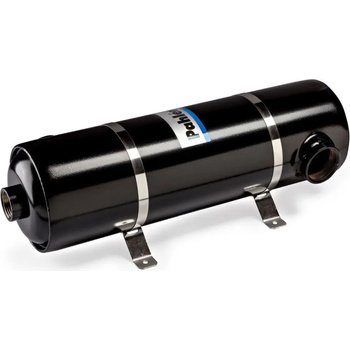

PAHLEN Maxi-Flo MF-200, 60kW Кожухотръбен топлообменник (11366)

Тръбен топлообменник Maxi-Flo MF-200, 60kW

• Кожухотръбен топлообменник от неръждаема стомана с тръбен сноп
• Мощност на топлообменника при температурна разлика 70 °C: 60 kW - 200 kBTU/h. Забележка: Топлинната мощност е посочена при средна температура на подаващата вода 80 °C и средна температура на подгряваната вода 20 °C.
• Приложение: Подгряване на вода от котли, слънчеви колектори, термопомпи и други източници за различни приложения, басейни и др. Възможно е паралелно свързване на няколко топлообменника за по-голяма мощност.
• Дебит в първичен кръг (горещ): 30 l/min
• Дебит във вторичен кръг (студен): 250 l/min
• Загуби на налягане - в първичен кръг: 0,2 m
• Загуби на налягане - във вторичен кръг: 1,4 m
• Габаритни размери (диаметър и дължина): Ø 129 x 485 mm
• Максимално работно налягане - първичен кръг: 10 bar
• Максимално работно налягане - вторичен кръг: 5 bar
• Максимална работна температура: 130 °C
• Тръбни връзки - по топлоносител (вход и изход топлоносител): 1"
• Тръбни връзки - по линията на подгрявания флуид (вход и изход): 1 1/2"
• Материал: Неръждаема стомана AISI 316, покритие с черен цвят
• Производите : Pahlen - Швеция

Принципна монтажна схема при загряване на водата в басейни:

ПРОДУКТОВ ТЕХНИЧЕСКИ ЛИСТ

МОНТАЖ PAHLEN MAXI-FLO В ПАРАЛЕЛ

ИНСТРУКЦИЯ ЗА МОНТАЖ

Производител: Pahle n.  Гаранционен срок: 24 месеца.

Pahlén е шведска компания с 50-годишен опит в производството на качествени продукти за басейни. Pahlén  предлага оборудване за малки частни басейни, както и големи обществени съоръжения. Продуктите са изработени от бронз, устойчиви на киселини неръждаема стомана, титан и термопластмаса, първокласни качествени материали, гаранция за изключителен живот и надеждност. Всички продукти се произвеждат във  фабриката в Upplands Väsby, Швеция
