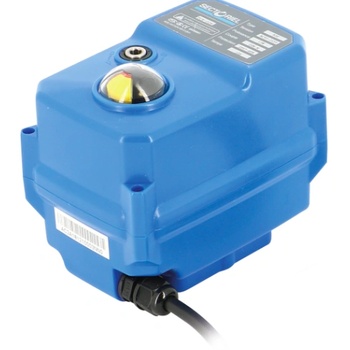

SECTORIEL TCR02N 24V AC/DC 20Nm ON/OFF IP67 Електрическа задвижка (024111)

Електрическа задвижка Sectoriel TCR-N IP67

Безчетков електрически задвижващ механизъм за четвърт-оборотни вентили, много компактен и със стандартно регулиран антикондензационен нагревател, възможен паралелен монтаж. ABS корпус и капак със защита IP67.

Електрическите задвижващи механизми TCR-N се отличават с компактен дизайн с работен ъгъл 90° (±2°). Те включват подложка по ISO 5211 и звездообразно свързване. Корпусът от ABS пластмаса и стоманената редукторна кутия осигуряват издръжливост и ефективност. Те работят при температури от -20°C до +60°C. Работният цикъл е S4 (50% от работното време).

• Електриче кият задвижващ механизъм TCR-N е проектиран за управление на включване/изключване на ¼ оборотни вентили, осигурявайки прецизно и надеждно задействането им. Идеален е за приложения, включващи сферични и бътерфлай клапани, благодарение на компактната си конструкция и ъгъла на работа от 90°. Функцията включване/изключване се отнася до способността на задвижващия механизъм да отваря или затваря напълно клапана. Тази двоична операция е от съществено значение в много промишлени процеси, където клапаните трябва да бъдат или напълно отворени, за да позволят пълен поток, или напълно затворени, за да спрат потока. Режимът включване/изключване гарантира, че няма частично отваряне или затваряне.
• Стандартно оборудване на електрическите задвижващи механизми TCR: електрическите задвижващи механизми TCR се предлагат с регулируеми крайни изключватели и 2 спомагателни крайни изключватели. Те разполагат с термична защита, 3D индикатор за положение, ръчно управление с шестостенен ключ и 2-3 W антикондензационен резистор. Тези задвижващи механизми са оборудвани с клас на херметичност IP67, което ги прави подходящи за употреба на закрито и потенциално за употреба на открито под подходящо покритие. Предлагат ръчно управление с ключ, осигурявайки необходимата опция за отмяна при поддръжка или в случай на прекъсване на захранването.

Технически данни

• Модел: TCR02N 24V AC/DC 20Nm ON/OFF IP67
• Въртящ момент: 20.0 Nm
• Работен режим: S4 режим - 50%
• 3D индикатор
• Клас на защита: IP 67
• Ограничител на въртящия момент Не
• ISO подложка 5211 F3/F5
• Мощност: 15 W
• Предпазите : 5 А
• Работен ток: 1.5 А
• Антиконден зационен нагревателн
• Функ ия: Вкл. -изкл.
• Време на действие: 10 s
• Напрежение: 24 V AC/DC
• Околна температура: мин. : -20 °C, макс. : +60 °C
• Квадрат: звезда 11 mm
• Ръчно управление: с ключ
• Моторна защита: термичен ключ
• Електрическ връзка: 2 х РЕ М10, с 1.5 метра кабел
• Тегло: 0.62 kg
• Стандарти:
• арка: Sectoriel

Производител : Sectoriel , Франция
