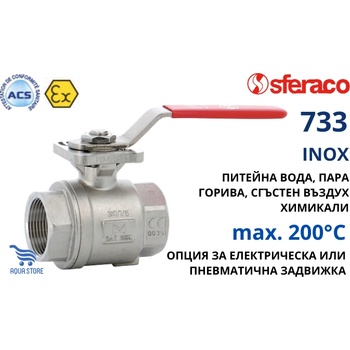

SFERACO 733 1.1/4" FF ACS-ATEX PN63 Сферичен кран неръждаем с плоча по ISO5211 (733007)

Сферичен кран неръждаем, за висока температура, заключващо устройство и монтажна плоча, с червена дръжка Sferaco 733

Сферичнен кран от 2 части изработен от неръждаема стомана с пълен проход за химическа промишленост, нефтохимическа промишленост, хидравлични инсталации, отопление, водоразпределение и сгъстен въздух.

Уплътнение и гарнитура от PTFE, O-пръстен от FKM и седло TFM1600. Съвместим с експлозивна атмосфера, ATEX Зона 1 и 21 и Зона 2 и 22 благодарение на антистатичното устройство. Дръжка със заключващо устройство. Благодарение на плочата ISO 5211, на клапана може да се монтира задвижващ механизъм (задвижка, актуатор).

• Приложени : Химическа и фармацевтична промишленост, нефтохимическа промишленост, хидравлични инсталации, сгъстен въздух, питейна вода, отоплителни, климатични, водопроводни, соларни, технологични индустриални инсталации, пневмотехника, санитарни системи, кондензат, петролни продукти, пара с налягане до 11 bar, минимални и максимални температури от -20°C до + 200°C и максимално налягане 63 bar (в зависимост от температурата - вижте графиката в техническия лист )
• Пълен проход - кран с пълно пропускане
• Дръжк със защита от изгаряне
• Седло TFM1600
• Заключваща дръжка
• Atex - взривозащитен - ATEX Group II Category 2 G/2D Zone 1 & 21 Zone 2 & 22
• Сертифициран за питейна вода: A. C. S. N° 21 ACC LY 316
• Уплътнения на стеблото: PTFE+FKM
• Конструктив н тип от 2 части
• Плътна сфера
• Присъедини елен размер (вътрепни резби): 1.1/4"
• Коеф ициент на дебита Kvs: 170 m3/h
• Стойност на необходимия въртящ момент (без коефициент на запас): 15 N. m
• Плоча по ISO 5211 с възможност за монтаж на задвижка (актуатор)
• Подход ща задвижка по ISO 5211: F04: TCR02N - 20 N. m
• Материал на тялото и сферата: неръждаема стомана AISI 316 БДС EN 1.4408
• Материал на дръжката: неръждаема стомана AISI 304 с PVC покритие
• Уплътнeн ие: Teflon PTFE
• Диапазон на работната температура: -20 °C ÷ 200 °C
• Макс. работно налягане при температура в интервала: -30°C ÷ +65°C - 63 bar
• Монтажна дължина (от край до край на тялото): 90 mm
• Тегло: 1.2 kg
• Стандар и: Сертифициран производител по ISO 9001: 2015 и ISO 14001: 2015, Директива 2014/68/ЕС: За течности и газове от Група 1, DN1/4"-1": Член 4, §3 (SEP), без CE маркировка, DN1"1/4-3": Категория на риск II, CE0035 маркировка, Сертификат 3.1 при поискване; Изпитвания под налягане съгласно API 598, таблица 6, Женски цилиндрични резбовани краища BSP съгласно ISO 7/1 Rp, ATEX Група II Категория 2 G/2D Зона 1 и 21 Зона 2 и 22 (по избор маркировка); Френско споразумение за водите A. C. S. № 21 ACC LY 316
• Дръжте вентилите отворени по време на почистването, за да няма замърсявания между сферата и тялото. Изпитванията под налягане трябва да се извършват с почистен тръбопровод. Отворете частично вентила за изпитвания. Изпитването под налягане не трябва да превишава спецификациите на вентила съгласно API 598 или БДС EN 12266-1
• Поддръжка: Препоръчва се вентилът да се задейства два пъти (отваряне и затваряне) 1 до 2 пъти годишно. При интервенция по вентила се уверете, че няма налягане в тръбопровода, че няма течност в него и че е изолиран. Температурата трябва да е достатъчно ниска, за да работи без риск. Ако има корозивна течност, инертизирайте инсталацията преди интервенция. Повишаването на налягането трябва да е постепеннo. Когато вентилът е под налягане и има теч в уплътнението, затегнете го леко, така че течът да изчезне.
• Марка: Sferaco

Производител: SFERACO. Гаранционен срок: 24 месеца.
