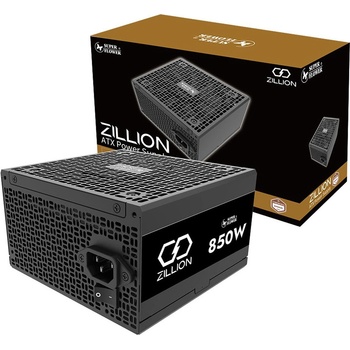

Super Flower Zillion DB 850W 80 PLUS Bronze (SF-850Z12DB)

Super Flower Zillion DB Bronze 850 W е създадено за потребители, които търсят достъпно, но надеждно PSU решение за гейминг или офис система с една мощна видеокарта. Благодарение на 80 Plus Bronze сертификата, устройството достига до 88 % ефективност при типично натоварване, ограничавайки излишните разходи за електроенергия и отделяната топлина. Active PFC коригира автоматично входния фактор на мощността в целия диапазон 200 - 240 V, осигурявайки по-чиста и стабилна електрическа синусоида, а пълният набор от вградени защити предпазва хардуера при електрически аномалии.
Наличието на 16-пинов 12VHPWR конектор прави Zillion DB Bronze подготвено за най-новото поколение графични карти, изискващи до 600 W през един-единствен кабел, докато плоските черни лентови кабели улесняват кабелното управление и въздушния поток в кутията. 120 mm вентилатор с хидродинамичен лагер (FDB) охлажда тихо вътрешните компоненти, а оптимизираната кривата на оборотите се адаптира динамично към температурата за дълъг експлоатационен живот. С трите години гаранция Super Flower осигурява спокойствие на потребителите, които желаят бюджетно, но качествено захранване.
Детайлни характеристики
Захранване и ефективност

Мощност: 850 W
Сертификат за ефективност: 80 Plus Bronze
Ефективност (230 V): до 88 % при 50 % натоварване
Входно напрежение: 200 - 240 VAC, 50 / 60 Hz
PFC: Active PFC
Спецификация: ATX 2.4 (съвместимо с ATX 3.0/3.1 видеокарти чрез 12VHPWR)

Производителност и надеждност

Макс. ток по +12 V линия: 70.8 A (≈ 849.6 W)
Корекция на напреженията: ±5 % на всички линии
Защити: OVP, OCP, OPP, SCP, UVP, OTP, NLO, SIP
Надеждност: над 2 000 цикъла включване/изключване

Охлаждане и шум

Вентилатор: 120 mm FDB
Управление: температурно зависим PWM профил
Ниво на шум: < 30 dB(A) (типично)

Окабеляване и съвместимост

Тип окабеляване: Фиксирано, плоски черни кабели
Конектори:

1 × 12VHPWR 16-pin
2 × PCIe 8-pin (6+2)
2 × EPS 8-pin (4+4)
1 × ATX 24-pin (20+4)
2 × SATA 15-pin

Съвместимост: Поддържа NVIDIA® и AMD графични карти (вкл. RTX 40-series)

Допълнителни функции и екстри

Енергоспестяващ режим при ниско натоварване (ALPM)
Нисък рипъл на +12 V за по-стабилна работа на компонентите
Lead-free дизайн и пълно съответствие с RoHS / WEEE

Размери и тегло

Дължина: 140 mm
Ширина: 150 mm
Височина: 86 mm
Тегло: ≈ 1.5 kg

Съдържание на комплекта и гаранция

Super Flower Zillion DB Bronze 850 W захранване
Фиксирани плоски кабели (вкл. 12VHPWR)
Винтове за монтаж
Бързо ръководство
Гаранционна карта - 36 месеца
