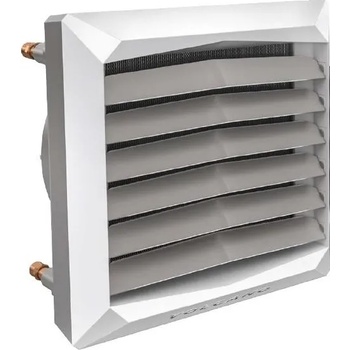

VTS VOLCANO VR2 1-4-0101-0443

Въздухоотоплителен (топловъздушен) апарат VOLCANO VR2 EC 8-50 kW

• Въздухоотопли телен апарат с вграден воден тръбен топлообменник, подходящ за отопление на големи помещения от различно естество
• Отоплит лят Volcano е устройство от ново поколение, съчетаващо иновативни технически решения и модерен дизайн.  Характерът на устройството се подчертава от избраните материали и динамично оформените въздушно-направляващ лопатки
• Формата на корпуса гарантира оптимално експониране на повърхността на топлообменника, като същевременно крие всички структурни елементи
• Светлит и чисти линии на корпуса, съчетани с универсална цветова палитра, осигуряват хармонично адаптиране към всеки тип помещение
• Из аботен от най-висок клас ABS с анти-UV комбинация.  Кутията се характеризира с висока механична якост, издържливост и устойчивост на високи температури. Използваният материал гарантира непроменена естетика, лесни за почистване повърхности и дълготрайност
• Па ентована заключваща система гарантира трайно и точно прилягане за всички елементи на корпуса
• Иноватив ото решение за монтиране на лопатките позволява индивидуално регулиране и стабилно позициониране. Профилът на направляващата лопат ка гарантира минимална степен на съпротивление на въздушния поток
• Дизайнът на дифузора гарантира пълна интеграция със задната част на корпуса и вентилатора
• Двур дов топлообменник с повишена топлообменна повърхност гарантира оптимално съответствие на отоплителната мощност с изискванията на съоръжението. Подобрена повърхност на топлопренасяне и способност за работа с флуиди с ниска температура. Всеки топлообменник се тества, за да се гарантира 100% проверка на херметичността
< li>Идеално съвпадащ корпус на вентилатора и специален дифузьор осигуряват равномерно разпределение на скоростта на въздуха в топлообменника, за да се гарантират ниски нива на съпротивление на потока и пълно използване на мощността на топлообменника
• О тимизираният профил и увеличените повърхности на лопатките гаранти рат ниски разходи и тиха работа
• Съвременн ят дизайн на двигателя и вентилатора спестяват до 40% от енергията в сравнение с конвенционалните под обни апарати
• Уст ойството е екологично чисто. 100% от използваните материали могат да бъдат рециклирани
• Енер оефективен двигател на вентилатора (EC).  Електродвигателите EC гарантират максимална ефективност на уреда при понижени обороти. За EC двигателите има възможност за безстепенно регулиране на въртенето
• Максим лна температура на подавания топлоносител: 130 °C
• Максимално работно налягане: 16 bar
• Подходящ за таванен или за стенен монтаж
• Окачванет е включено в комплекта
• Достав се с монтажен шаблон: във всяка опаковка на въздухоотоплител модел VOLCANO има отпечатан шаблон, за да се улесни монтирането на конзолата към стената. Просто изрежете шаблона от капака на картона и продължете с монтажа
• Възможно т за използване в охлаждащи системи след направата на кондензна вана и кондензна линия съгласно предписание на производителя
• От плителна мощност (в зависимост от температурата на подаваната вода): 8 - 50 kW
• Максимален дебит на вентилатора: 4,850 m3/h
• Редове на топлообменника: 2
• Тръбни връзки на щуцерите: 3/4"
• Хоризонтален поток: max.  22 m
• Вертикален поток: max.  11 m
• Воден обем: 2,16 l
• Ел. мощност: 250 W
• Ел. захранване: 1 x 230 V, 50 Hz
• Обороти на вентилатора: 1400 - 1450 об/min
• Клас на защита: IP44
• Размери: 700 x 700 x 610 mm
• Маса (празен): 21,5 kg
• Производител: VTS Group - Полша





Обхвати при стенен монтаж на топловъздушен апарат Volcano:< /p>



Обхвати при таванен монтаж на топловъздушен апарат Volcano:< /p>







Топловъ душните апарати VOLCANO  са снабдени със стандартна монтажна конзола за монтаж на стена или на таван.
Максималният вертикален диапазон на устройствата е 8-15 м, в зависимост от модела на избрания апарат. Максималният хоризонтален диапазон на устройствата е 14-25 м.
Внимание!  Ако минималното разстояние от стената (тавана) 0.25 m не се гарантира по време на монтажа, устройството може да работи неправилно.





Размери на топловъздушен апарат Volcano VR1, VR2, VR3, VR-D:











Упр авления и аксесоари за топловъздушни апарат и Volcano EC (поръчват се допълнително по желание):



Микропроцесорен контролер ЕС:
 Работа с външни температурни сензори.
 Програма за работното време на апаратите за работните дни и за уикендите
Работа в системи BMS
Възможност за работа в автоматичен контрол на скоростта или на 3 степени
Към един контролер могат да се свържат до 8 апарата

Код за поръчкаОкомплектовка за топловъздушни апарати VOLCANO1-4-2801-0157Контролер Volcano HMI EC 5... 40°C IP30 * 1-4-0101-0453Потенциометъ р VR EC (0-10V) IP30 *1-4-0101-0473Потенциометър с термостат VR EC  5... 40°C  (0-10V) IP30 *1-2-1205-0007Стаен сензор NTC IP66            1-2-1204-201 9Вентил 3/4" със задвижка 230V IP54

* управлява до 8 апарата от един тип





Принцип а топлотехническа схема на монтаж на топловъздушни апарат и Volcano:





Означения в схемата:  1.  Топловъздушен апарат. 2.  Вентил с ел. задвижка. 3.  Обезвъздушител.  4. Спирателен кран.  5. Филтър. 6.  Циркулационна помпа.  7.  Котел





Принципна електрическа схема на монтаж на топловъздушни апарат и Volcano:







Означения в схемата:  1. Захранване 230V/50 Hz. 2.  Главен ключ, предпазители. 3. Контролер Volcano EC. 4. Топловъздушен апарат Volcano VR Mini, VR1, VR2, VR3, VR-D (възможност за свързване на до 8 еднакви уреда към един контролер). 5. Вентил със задвижка. *Температурен сензор (опция)



















ТЕХНИЧЕСКИ КАТАЛОГ VOLCANO



ТЕХНИЧЕСКА ДОКУМЕНТАЦИЯ VOLCANO



ЕЛЕКТРИЧЕСКИ СХЕМИ VOLCANO



ИНСТРУКЦИЯ ЗА НАПРАВА НА КОНДЕНЗОВИ ЛИНИИ ПРИ РАБОТА НА РЕЖИМ НА ОХЛАЖДАНЕ







Марка:  VTS - Полша . Гаранционен срок:  24 месеца





VTS Group е със седалище в Люксембург и има структура, разположена в повече от 20 страни в различни части на света. Компонентите за климатични инсталации и отопление на фирмата работят в над 100 000 сгради по целия свят, осигурявайки комфортни температурни условия в хотели, търговски центрове, както и в промишлени и обществени съоръжения
