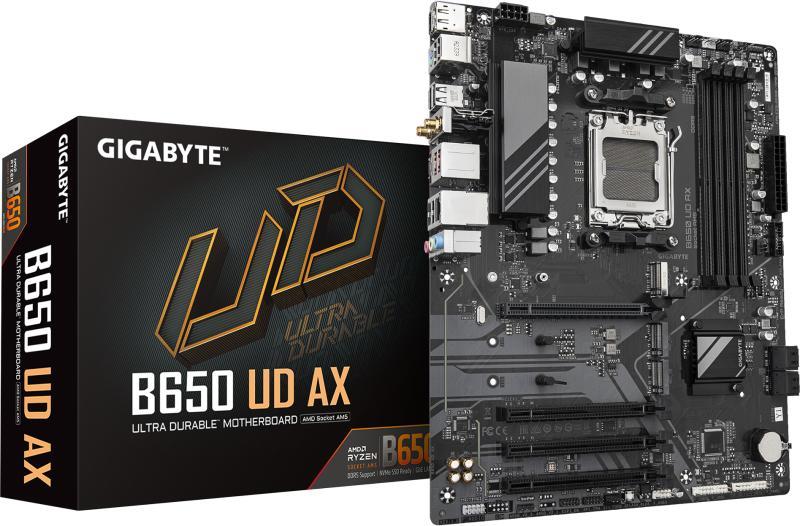

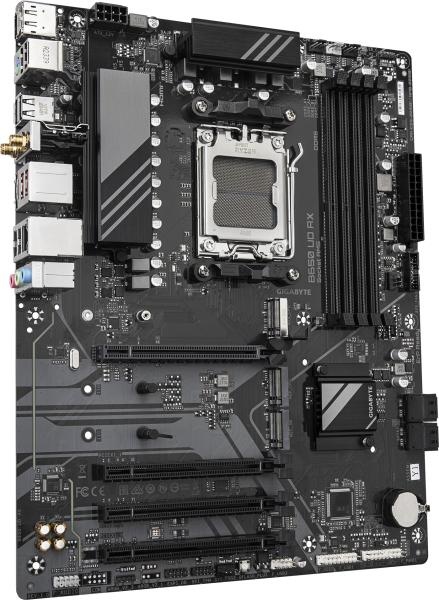

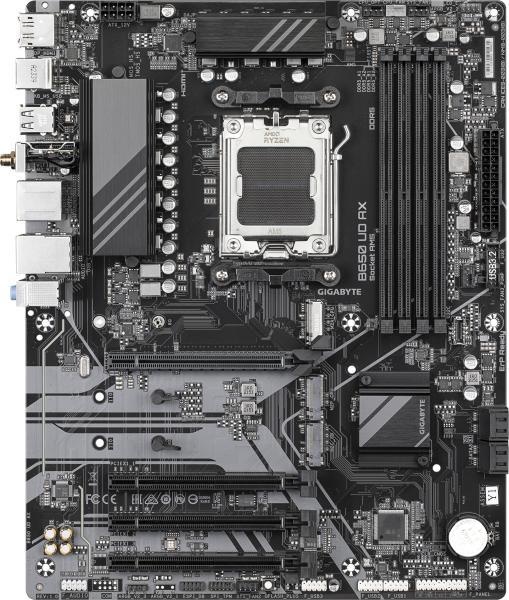

Gigabyte B650 UD AX е ATX гейминг дънна платка за системи със сокет AM5 и чипсет AMD B650. Тя е отлична основа за Ryzen 7000, 8000 и 9000 процесори и е подходяща за гейминг, творчество и ежедневна продуктивност. Комбинира DDR5 RAM, бърз PCIe 5.0/4.0 сторидж и богата свързаност в надежден Ultra Durable дизайн.
Захранването е изпълнено с 6+2+2 фази Digital VRM и Solid Pin конектори за стабилност при висок товар, а шестслойната PCB и PCIe 5.0 ready mid-loss платка осигуряват добър сигнален интегритет. Паметта поддържа до 256 GB DDR5 и скорости до 8000 MT/s (OC) с EXPO/XMP профили. Налични са три M. 2 слота - един PCIe 5.0 x4 (от CPU) и два PCIe 4.0 x4 - плюс четири SATA 6Gb/s. Основният PCIe 4.0 x16 слот е с EZ-Latch за лесен монтаж/демонтаж на видеокарта.
Свързаността включва Wi-Fi 6 и гигабитов LAN, видео изходи DisplayPort и HDMI за интегрираната графика, както и задни USB 10Gb/s портове плюс преден USB Type-C. Smart Fan 6 добавя пет PWM/DC хедъра, множество температурни източници и профили за тиха работа. RGB Fusion с адресируеми ARGB и RGB хедъри позволява лесна персонализация, а Q-Flash Plus улеснява обновяването на BIOS без процесор и памет.
Детайлни характеристики

Съвместими процесори:

AMD Ryzen 9000 Series
AMD Ryzen 8000 Series
AMD Ryzen 7000 Series

Сокет: AM5
Чипсет: AMD B650
Памет:

DDR5
4 DIMM слота, двуканална
До 256 GB (64 GB на слот)
Скорости: 4800-8000 MT/s (OC)
Поддръжка на EXPO и XMP профили
Non-ECC UDIMM 1Rx8/2Rx8/1Rx16

Захранване (VRM):

6+2+2 фази Digital VRM с Low RDS(on) MOSFET
Solid Pin 24-pin ATX и 8-pin CPU захранване
6-слойна PCB, PCIe 5.0 ready mid-loss

Графика (от CPU):

1 x DisplayPort 1.4 (до 3840×2160 @144Hz)
1 x HDMI 2.1 (до 4096×2160 @60Hz, HDCP 2.3)

Слотове за разширение:

1 x PCIe 4.0 x16 (от CPU, EZ-Latch)
2 x PCIe 3.0 x1 (от CPU; недостъпни с някои Ryzen 8000 Phoenix 2)
1 x PCIe 3.0 x1 (от чипсет)

Съхранение:

1 x M. 2 (M2A_CPU) 25110/22110/2580/2280 - PCIe 5.0 x4/x2 (Ryzen 7000/9000) / PCIe 4.0 (Ryzen 8000)
1 x M. 2 (M2P_CPU) 22110/2280 - PCIe 4.0 x2
1 x M. 2 (M2C_SB) 22110/2280 - PCIe 4.0 x4/x2
4 x SATA 6Gb/s
RAID 0/1/10 за NVMe и SATA

Мрежа:

Wi-Fi 6 802.11ax (Realtek RTL8851), Bluetooth 5.0
Realtek RTL8111H Gigabit LAN

USB портове (заден панел):

2 x USB 3.2 Gen 2 Type-A (10Gb/s)
1 x USB-C (USB 3.2 Gen 1)
6 x USB 2.0

USB (вътрешни конектори):

1 x USB-C header (USB 3.2 Gen 1)
1 x USB 3.2 Gen 1 header (още 2 порта)
3 x USB 2.0 headers

Аудио:

Realtek ALC897, 7.1-канално HD Audio
High-End аудио кондензатори, Audio Noise Guard
3 x аудио жака на задния панел

Охлаждане и вентилаторни хедъри:

1 x CPU Fan, 1 x CPU/W_Pump
2 x System Fan, 1 x System/W_Pump
Smart Fan 6, Fan Stop, двойни криви (Slope/Stair)

RGB и екстри:

1 x Addressable RGB Gen2 header
1 x RGB LED header
RGB Fusion

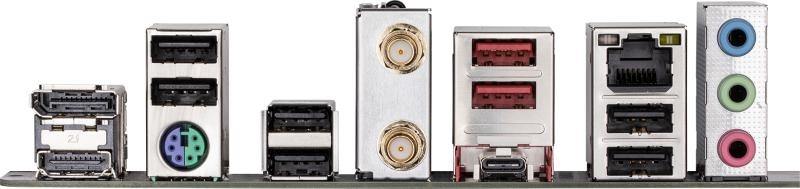

Заден I/O панел:

1 x DisplayPort, 1 x HDMI
2 x SMA за антени (1T1R)
1 x PS/2 комбиниран порт
1 x RJ-45 (GbE), 3 x аудио жака

Вътрешни конектори и бутони:

24-pin ATX, 8-pin CPU захранване
3 x M. 2, 4 x SATA
Q-Flash Plus бутон, Clear CMOS джъмпер
Фронтален USB 3.2 Gen 1 Type-C

BIOS и софтуер:

AMI UEFI BIOS, 256 Mbit
GIGABYTE Control Center, Q-Flash, Q-Flash Plus
UC BIOS, PerfDrive

ОС съвместимост: Windows 11 / Windows 10 64-bit
Форм фактор: ATX (30.5 x 24.4 cm)
Гаранция: 36 месеца

Продукт известен още и като B 650 UD AX, B650UDAX
