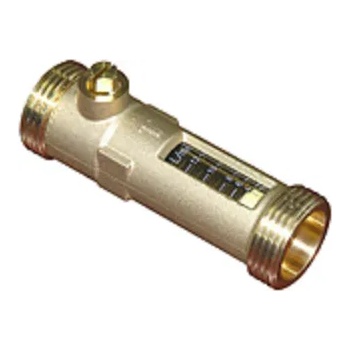

BRV 654 DN15 3/4" MM 2-12 l/min Регулатор на дебит (03654DN15-12)

Регулатор на дебит DN15 3/4" 2-12 l/min

• Регулатор за дебит с дебитомер с външни резби.
• Приложим за соларни, отоплителни и хидравлични инсталации.
• Правилният подбор гарантира много ниски хидравлични съпротивления.
• Скала с курсор за настройка в литри за минута (l/min)
• Клас на налягане: PN10 - 10 bar.
• Работна температура до 120°C (за 20 s до 160°C).
• Номинален (условен) диаметър: DN15
• Присъединител н размер: 3/4"
• Обхват на регулирания дебит: 2 ÷ 12 l/min
• Производител: BRV - Италия

Хидравлични съпротивления

В диаграмата са посочени загубите на налягане при ползване на вода. При работа с гликолови смеси показанието на дебитомера трябва да се умножи съответно със следните корекционни фактори:

• 0,9 - при концентрация на гликоли 20-30%
• 0,8 - при концентрация на гликоли 40-50%

Настройка

Отчитането става съгласно долната част на подвижната част на индикатора. Възможен е вертикален или хоризонтален монтаж без посоката на потока да оказва значение. За коректно показание трябва да се осигури прав участък с дължина поне 5 пъти от диаметъра на тръбата.

Затваря е:

Отварян :

Избор на необходимия дебит при термални соларни системи

Ако производителят на слънчевите колектори или проектантът на инсталацията не е препоръчал конкретна стойност, за всеки 1 квадратен метър активна колекторна площ се предвижда дебит на топлоносителя 1 l/min.

Пример: Соларна система с 6 панела с активна колекторна площ по 2.3 кв. м има нужда от дебит 13.8 l/min ( 6 x 2.3 ). Съгласно това изчисление се подбира регулатор с подходящия диапазон.

ТЕХНИЧЕСКА ЛИСТОВКА

Производит ел:  BRV Bonetti Rubinetterie Valduggia S. r. l. , Италия . Гаранционен срок:  24 месеца

BRV Bonetti Rubinetterie Valduggia S. r. l. присъства на международния пазар като утвърден производител на компоненти за отоплителни и хидравлични системи от 1970 г. Производството включва от основни компоненти като сферични кранове и фитинги, до термостатични клапани, до най-модерните продукти от програмата ModvlvS. Те също така задоволяват най-новите нужди от интегриране в традиционните отоплителни системи на енергия, произведена от възобновяеми източници
