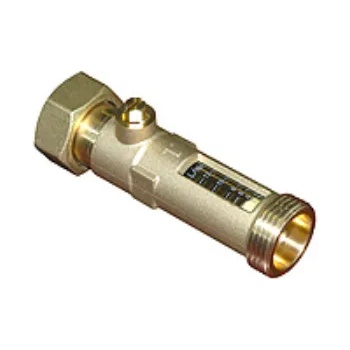

BRV 654P DN20 1.1/4" 5-42 l/min Регулатор на дебит с холендър (05654DN20P-42)

Регулатор за дебит за термични системи с холендър BRV654P

• Регулатори е от серията MODVLVS на BRV са изработени от месинг и се ползват за соларни термални системи, отоплителни системи, системи с геотермална енергия, хидравлични системи и др.
• Регулирането се извършва чрез вграден сферичен клапан в дебитомера. Курсорът отчита директно дебита в литри за минута. Зададеният дебит се достига мигновено
• Правил ият подбор гарантира много ниски хидравлични съпротивления
• Кл с на налягане: PN10 - max. 10 bar
• Работна температура: до 120°C (за 20 s е допустима температура до 160°C)
• Прав, с линейно разположени вход и изход (на една ос), като от едната страна e снабден с холендрова гайка за по-лесен и бърз монтаж
• Условен диаметър: DN20
• Размери на щуцерите: 1 1/4"
• Обхват на дебита: 5 - 42 l/min
• Стандарт: PED 2014/68/EU 4.3
• Производител: BRV - Италия

Хидравлични съпротивления

В диаграмата са посочени загубите на налягане при ползване на вода. При работа с гликолови смеси показанието на дебитомера трябва да се умножи съответно със следните корекционни фактори:

• 0,9 - при концентрация на гликоли 20-30%
• 0,8 - при концентрация на гликоли 40-50%

Настройка

Отчитането става съгласно долната част на подвижната част на индикатора. Възможен е вертикален или хоризонтален монтаж без посоката на потока да оказва значение. За коректно показание трябва да се осигури прав участък с дължина поне 5 пъти от диаметъра на тръбата.

Затваря е:

Отварян :

Избор на необходимия дебит при термални соларни системи

Ако производителят на слънчевите колектори или проектантът на инсталацията не е препоръчал конкретна стойност, за всеки 1 квадратен метър активна колекторна площ се предвижда дебит на топлоносителя 1 l/min.

Пример: Соларна система с 6 панела с активна колекторна площ по 2.3 кв. м има нужда от дебит 13.8 l/min ( 6 x 2.3 ). Съгласно това изчисление се подбира регулатор с подходящия диапазон.

Размери
