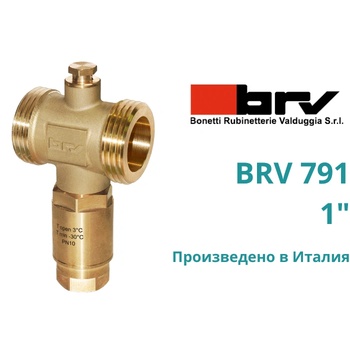

BRV 791 1" Вентил против замръзване за термопомпи (04791)

Вентил против замръзване за системи за отопление/охлаждане с термопомпа BRV 791

• Вентил против замръзване за системи за отопление/охлаждане с термопомпа. Вентилът против замръзване позволява да се предпазят тръбите и термопомпата от повреди, причинени от замръзване на водата в тях. В случай на спиране на системата през зимния сезон, ако температурата на водата падне и достигне +3°C, вентилът започва да се отваря, позволявайки изпускане, първоначално плавно: изтичането изтегля водата от страната на кръга вътре в сградата с по-висока температура, като по този начин предотвратява образуването на лед. Ако изпразването продължи поради ниски температури, при липса на група за пълнене, вътрешното налягане на веригата намалява и има тенденция да достигне атмосферното налягане, като по този начин прави изтичането невъзможно: вакуумен спирателен клапан, който се намира в горната част на вентила позволява поемането на въздух, позволявайки източването на водата да продължи. Препоръчва се наличието на устройство за автоматично пълнене на системата, което чрез възстановяване на налягането в кръга ще върне вентила против замръзване към нормални работни условия и системата ще може да се рестартира автономно.
• Препоръчва се монтирането на два клапана против замръзване, единият на подаващата линия, а другият на връщащата линия. В противен случай тръбата, на която няма монтиран вентил против замеръзване BRV 791 може да не се изпразни и да се повреди при замръзване.
• Мястото на монтаж е извън сградата, в най-ниската точка на системата, максимално близо до термопомпата.

Технически спецификации

• Присъединителе н размер: 1"
• Коефиц иент на дебита Kvs: 68
• Тяло от месингова сплав с жълто месингово покритие
• Максима но статично налягане: 10 bar (PN 10)
• Максимална температура на течността: 90 °C
• Температурен диапазон на околната среда: -30°C до +50°C
• Средна начална температура на отваряне: +3°C
• Начална средна температура на затваряне: +4°C
• Точност: ±1°C
• Проверяем вакуумен прекъсвач
• Инспек ируема касета за почистване и смяна на сензора

Размери

Приложение в режим отопление (зима)

Нормална работа
Системата е под налягане. Няма опасност от замръзване на тръбите.

1. Системата е спряна поради липса на електрическо напрежение. Системата под налягане (при монтирана автоматична група за пълнене). При падане на температурата на течността, когато достигне 3°C, клапанът започва да изпуска вода и изпускането продължава, докато температурата на флуида в тръбата се покачи отново до 4°C.

2. Връщане към работа: когато електричеството се възстанови, термопомпата възобновява работата си и източената вода се компенсира (допълва) от групата за автоматично пълнене. Когато температурата на течността в тръбите се повиши и достигне 4°C, клапанът против замръзване затваря продухването и веригата се връща към нормална работа.

3. Продължителен престой при липса на автоматичен модул за пълнене: ако температурата остане под 3°C, след продължително обезвъздушаване системата вече не е под налягане. Вентилът против замръзване позволява обезвъздушаването да продължи, докато системата се изпразни, благодарение на вакуумния спирачен клапан в горната част, който позволява на въздуха да навлезе в системата. В това състояние, когато захранващото ел. напрежение се възстанови, системата ще трябва да се напълни ръчно!

Приложение в режим охлаждане (лято)

Нормална работа
Системате е под налягане. В този режим температурата на течността трябва да бъде по-висока от 4°C, при тази температура вентилът против замръзване не сработва.

Монтаж

За монтажа разчитайте само на квалифициран персонал. Проверете дали течността и тръбите са чисти. Монтажът може да бъде само във вертикално положение, с касетата надолу.
Оптималната позиция за монтаж е извън сградата, във възможно най-ниската точка на тръбопроводната система, близо до термопомпата.
Препоръчително е да:
- Подготвите малък канал за оттичане на изхвърлената течност.
- Подгответе капак за защита на вентила от сняг и пряка слънчева светлина през летните месеци; избягвайте изолацията, която би променила функционалността му.
- Монтирайте спирателни кранове.

Поддържайте минимално разстояние от 15 см от земята в най-ниската точка на вентила, за да предотвратите натрупването на лед да достигне точката на капене.

Препоръчително е да се монтират два вентила против замръзване, един на подаващата и един на връщащата тръба; в противен случай тръбата, която го няма, може да не се изпразни и да се повреди от евентуално замръзване.

Осигурете разстояние от поне 20 см между двата клапана.

Производ тел:  BRV Bonetti Rubinetterie Valduggia S. r. l. ,  VALDUGGIA, Италия . Гаранционен срок:  24 месеца

BRV Bonetti Rubinetterie Valduggia S. r. l. присъства на международния пазар като утвърден производител на компоненти за отоплителни и хидравлични системи от 1970 г. Производството включва от основни компоненти като сферични кранове и фитинги, до термостатични клапани, до най-модерните продукти от програмата ModvlvS. Те също така задоволяват най-новите нужди от интегриране в традиционните отоплителни системи на енергия, произведена от възобновяеми източници

AQUA. STORE като част от АКВА СИСТЕМИ ЕООД е официален дистрибутор на BRV Bonetti Rubinetterie Valduggia за България
