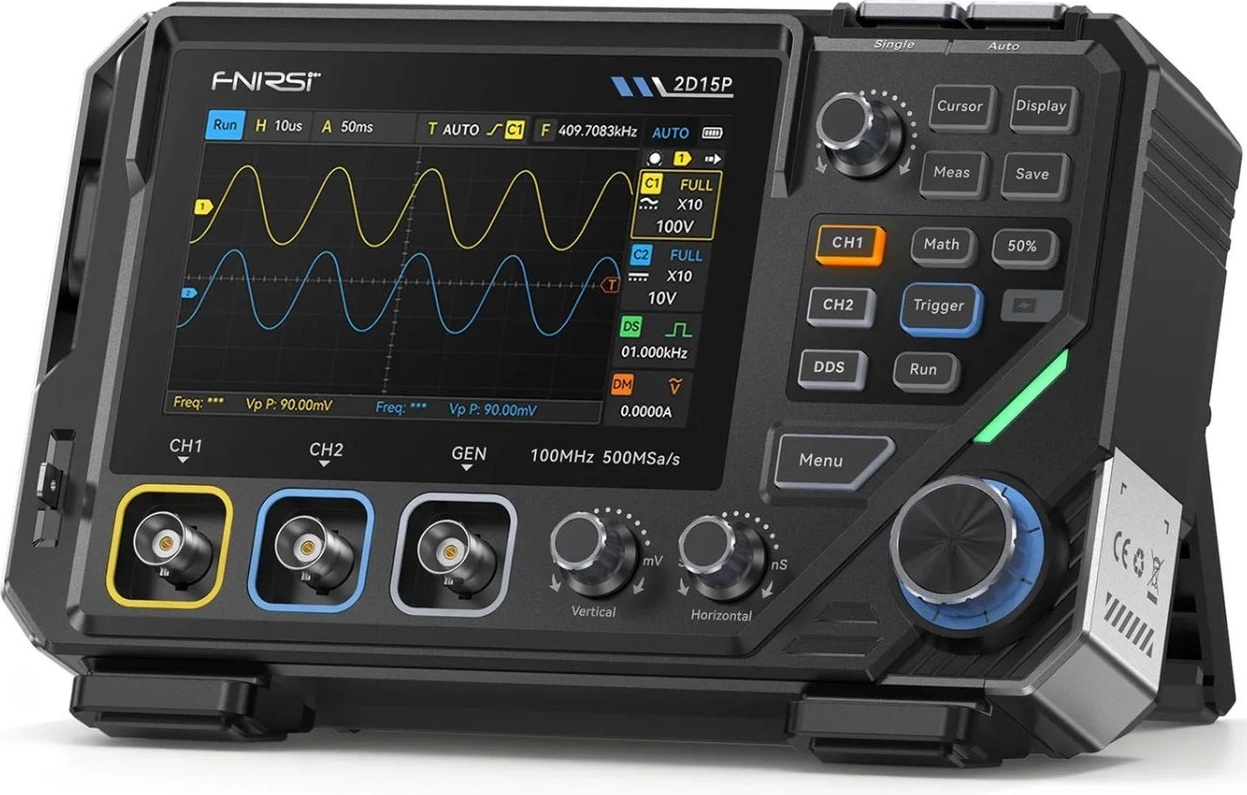

Fnirsi 2D15P осцилоскоп, мултиметър и сигнален генератор 3 в 1, 100 MHz (2D15P)

Осцилоскопът FNIRSI 2D15P, мултицет и генератор на сигнали в едно компактно устройство, спестява място на бюрото, време при измерване и нерви при превключване на кабели. С производителност, клоняща към лабораторно ниво, но с размери и лекота на обслужване, които ще накарат всеки любител или разработчик да се влюби в него.

Основни предимства

- Осцилоскоп, мултицет и генератор на сигнали в едно устройство – измервате, анализирате и генерирате сигнали без превключване.
- Мощен осцилоскоп (100 MHz / 500 MSa/s) – висока честотна лента и бързо дискретизиране улавят дори бързи преходи, пикове и „невидими грешки в сигнала.
- Ясен 4,3 IPS сензорен дисплей + физическо управление – докосване за бързина, бутони и въртящ се селектор за прецизност. Управлението е интуитивно и без излишно търсене в менютата.
- True RMS мултицет с резолюция 19 999 импулса – прецизни измервания на AC/DC напрежение и ток, съпротивление и капацитет – надеждно дори при несинусоидални сигнали.
- Мобилна употреба благодарение на 5000 mAh батерия и USB-C – леката конструкция и мощната батерия позволяват измерване навсякъде, без необходимост от контакт наблизо.

Докосване + бутони = идеален компромис

4,3 IPS сензорният дисплей е ясен, остър и цветен. Със сигурност ще оцените и физическите бутони и прецизния въртящ се селектор. Работата с устройството е бърза и логична.

Осцилоскоп, който вижда дори това, което не искате

С дискретизация от 500 MSa/s и честотна лента до 100 MHz (50 MHz при два канала) ще уловите дори бързи сигнали. Скорост на обновяване ≈1200 fps, 128-степенна сива скала + цветна температура на изобразяване и безкрайно послесветене правят анализа на сигнала визуално четим – идеално за гличове, пикове и преходни процеси. Режимът XY (фигури на Лисажу) надеждно разкрива фазовите зависимости.

Интелигентна математика и автоматични измервания

Вградените математически функции (събиране, изваждане, умножение, деление... ) позволяват анализ на сигналите в реалме време. Към това добавяме 13 автоматични измервания, курсори и различни режими на тригера (Auto / Normal / Single).

Мултицет, който държи на прецизността

Интегрираният True RMS мултицет с резолюция 19 999 импулса се справя с AC/DC напрежение и ток, съпротивление, капацитет, диоди и верига. Благодарение на True RMS измерва правилно дори несинусоидални сигнали – без „май е горе-долу толкова. Просто е точно.

Генератор на сигнали винаги под ръка

Вграденият 10MHz DDS генератор предлага до 11 стандартни форми на вълната с регулируема честота, амплитуда и коефициент на запълване (duty cycle). Идеален за тестване на схеми, настройка на филтри или бърза симулация на входен сигнал без допълнително оборудване.

Производителност в раницата, а не в контакта

Корпусът е с 30 % по-лек, батерията е 5000 mAh и се зарежда чрез USB-C. Така можете да извършвате измервания и извън лабораторията – на бюрото, в рак или някъде „на терен. Запазването и експортирането на формите на вълната позволява спокоен анализ по-късно на компютър.

За кого е идеален FNIRSI 2D15P?

За всеки, който иска бързи, точни и универсални измервания без компромиси. Електронни инженери, разработчици, сервизни техници и хобисти – тук получавате три пълноценни инструмента в един.

Технически параметри

Осцилоскоп
- Брой канали: 2
- Честота на дискретизация: 500 MSa/s
- Честотна лента: 100 MHz (1CH) / 50 MHz (2CH)
- Дълбочина на паметта: 10 K / 100 K / 1 M
- Входен импеданс: 1 M
- Времеразвивка: 5 ns – 50 s/div
- Вертикална чувствителност: 10 mV – 10 V/div
- Макс. входно напрежение: 800 V (сонда x10)
- Режими на тригера: Auto / Normal / Single
- Типове тригер: преден фронт / заден фронт / двата фронта
- Връзка (Coupling): AC / DC
- Ограничение на честотната лента: 20 MHz
- Послесветене (Persistence): min / 2 s / 5 s / 10 s / 20 s / 50 s / ∞
- Режими на изобразяване: Dot / Vector / Grayscale / Color Temperature
- Функции: математически операции, режим XY, курсори, автоматични измервания
- Запис на форми на вълната: запис и експорт на данни

Мултицет (True RMS, 19 999 импулса)

- DC напрежение: 1.9999 V / 19.999 V / 199.99 V / 1000 V
- AC напрежение: 1.9999 V / 19.999 V / 199.99 V / 750 V
- DC ток: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A
- AC ток: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A
- Съпротивление: до 19.999 M
- Капацитет: 9.999 nF – 99.99 mF
- Тест на диоди: да
- Тест за верига: да

Генератор на сигнали

- Брой канали: 1
- Честотен диапазон: 0 – 10 MHz
- Амплитуда: 0.1 – 3.0 Vpp
- Коефициент на запълване (Duty Cycle): 0 – 100 %
- Тип: DDS
- Брой форми на вълната: до 11

Дисплей и управление

- Дисплей: 4,3 IPS
- Управление: капацитивен сензор + физически бутони + въртящ се селектор

Захранване и конструкция

- Батерия: 5000 mAh (Li-ion)
- Зареждане: USB-C
- Архитектура: FPGA + MCU + ADC
- Конструкция: компактна, прибл. с 30 % по-леко тяло
- Други функции: тих вентилатор, възможност за актуализация на фърмуера © Sunnysoft s. r. o.
