Grundfos CU302 CPP Пакет за подържане на постоянно налягане за помпа SQE (без помпа) (93187297)

Пакет за подържане на постоянно налягане за помпа SQE (без помпа) Grundfos CU302 CPP

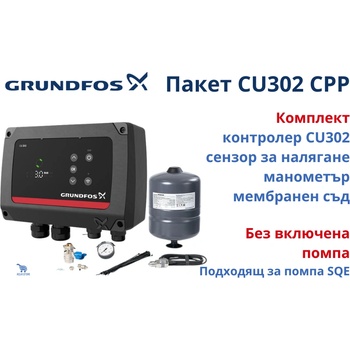

Пакета за управление по постоянно налягане, без включенa в него помпа, съдържа следните компоненти:

• Управляващ и комуникационен блок за помпа SQE Grundfos CU302. Контролният блок CU 301 е разработен специално за потопяемите помпи тип SQE. CU 302 е предназначен за наблюдение и управление на потопяеми помпи SQE, например в приложения с постоянно налягане
• Мембранен съд, 8 литра
• Сферичен кран
• Комплект сензор за налягане, 0-6 bar
• Манометър, 10 bar, с диаметър на циферблата 63 mm
• Кабелни скоби, 20 броя

CU 302 показва предупреждения и аларми на дисплея на контролера. Освен това безплатното приложение Grundfos GO предоставя допълнителна информация за тези събития, включително препоръчителни решения.

Управля ащ и комуникационен блок за управление на помпа SQE Grundfos CU302

Контролер т CU 302 е проектиран за наблюдение и управление на потопяеми помпи SQE в приложения за водоснабдяване. Простият потребителски интерфейс и вграденият Bluetooth модул осигуряват лесен монтаж и конфигуриране. Bluetooth връзката с приложението Grundfos GO предлага широки опции за настройка и мониторинг.

CU 302 е предварително конфигуриран за постоянно налягане, което е най-използваното приложение, предлагайки решение „включи и изпомпвай, което спестява време при въвеждане в експлоатация. За други приложения контролерът предлага няколко режима на управление, които могат да бъдат избрани и зададени чрез приложението Grundfos GO. Grundfos GO улеснява конфигурирането и позволява на инсталаторите да настройват високопроизводителни системи.

CU 302 комуникира с помпата чрез захранващия кабел. Този принцип на комуникация се нарича комуникация по електропровода и означава, че не са необходими допълнителни кабели към помпата. Grundfos GO предлага подробна информация и регистрационни файлове, които помагат на инсталатора да открие първопричината при повреди.

В допълнение, контролерът може да използва Wi-Fi, GENIbus или Modbus за дистанционно наблюдение на системата чрез Grundfos Connect или друга SCADA система. Дистанционното наблюдение спестява време за проверка на инсталациите. CU 302 е оборудван с връзки за захранване и помпа и предлага два конфигурируеми входа и изхода.

Дисплеят на контролера показва: индикация за състоянието на системата; индикация за аларма и предупреждение.

Помпата може да се включва и изключва на дисплея на контролера. Контролерът може да показва данни, свързани с приложението. Възможно е също така да се регулира зададената точка.  Следните регистрационни файлове са достъпни чрез Grundfos GO или дистанционно наблюдение: аларми и предупреждения (50 записа); регистрацион ен файл за инсталацията (попълнен от инсталатора); исторически данни за различни интервали (общо, днес и вчера) за: време на работа,  брой стартирания,  консумация на енергия,  изпомпан обем (при условие че е свързан разходомер).

CU 302 показва предупреждения и аларми на дисплея на контролера. Освен това, приложението Grundfos GO предоставя допълнителна информация за тези събития, включително препоръчителни решения.

Име на продукта: CU 302

• Продукто в номер: 92799797
• Технически одобрения: CE, EAC, RCM, UKCA
• Вход за кабел: 2xPG11 + 2xPG21
• Материал на корпуса: пластмаса
• Диапаз н на околната температура: -20 . . 50 °C
• Относителна влажност: 5-95 %
• Монтаж на корпуса: стенен монтаж
• Заземяван : PE
• Честота на мрежата: 50 / 60 Hz
• Номинално напрежение: 1 x 90-240 V
• Номинален ток: 12,5 A
• Клас на защита на корпуса (IEC 34-5): IP55
• Необходим е резервен предпазител: 16 A
• Обозначения на батериите по IEC код: CR2032
• Химичен състав на батерията: литиева

Електрически данни

• Вход а мощност: 90-240 VAC, 50/60Hz
• Максимален ток: 12.5 A
• Максимален предпазител: 16 A
• Батерия за часовник на реално време: CR 2032
• Консумирана мощност: 5 W (максимум 25 W)
• Максимална дължина между контролера CU 302 и помпата SQE: 300 m
• Запомняне на настройките
• Стар иране: oколо 5 секунди
• Запомнян на състояние ВКЛ. /ИЗКЛ.

Конфи гурируеми входно/изходни портове

А налогов вход

• 0-10V, товар ≤ 100k
• 0-5V, товар ≤ 100k
• 0.5-3.5V, товар ≤ 100k
• 0-20mA
• 4-20mA
< /ul>

Аналогов изход

• O-10V ≤ 20mA
• 0-20mA ≤ 500
• 4-20mA ≤ 500

Цифров  вход

• Ниско логическо ниво под 1,8 V
• Високо логическо ниво над 2,7 V

Цифров  изход

• Отворен колектор, без захранване
• Възмо ност за прием на ток: макс. 75 mA
• Защита от свръхток

И пулсен вход

• Макс. 10 Hz, 50% работен цикъл



Клемите за захранване включват

Клем ите за входно захранване, изходно захранване на помпата и заземяване.

• 1 x Входно захранване 16mm2 / 6AWG
• 1 x Изходно захранване на помпата 16mm2 / 6AWG
• 3 x PE връзка за заземяване

Вхо ните и изходните терминали включват:

• 2 x конфигурируеми входно/изходни терминала (DI/DO/AI/AO)
• Конфигури руемите входове и изходи предлагат повишена гъвкавост за поддръжка на различни приложения.
• 1 x RS485 терминал за GENIbus или Modbus

Използва се за свързване към облак или SCADA



Харак еристики и предимства

• CU 302 заменя модела контролер CU 301 и има същите размери
• Работи с пълната гама SQE помпи
• Предварите но конфигуриран и готов за работа
• Цифров сигнал за работеща помпа или вход сензор за вода на пода
• Интуитивен LED дисплей и лесно управление
• Настр йка на зададената точка от клавиатурата
• Bluetoo th за директна връзка с Grundfos GO
• Часовник в реално време - готов за планиране
• 2 конфигурируеми входа/изхода
• Подг отвен за множество приложения
• Поддъ жа както цифров, така и аналогов вход
• Свързва се с Grundfos GO, Grundfos Home чрез WIFI, GENIbus към Grundfos connect



М нтаж

• Ъглов а монтажна плоча за лесен монтаж под слънчеви панели, заземни стойки и стълбове
• За лесе  монтаж и окабеляване, CU 302 е оборудван с 2 държача за преден  апак на защитния ка ак. Те могат да се използват за пост авяне на предния кап ак, докато се окабелява контрол ерът със захранване  и допълнителни сензори ,  превключватели или  комуникация.  С тази функция можете да избегнете пълното св аляне на предния кап ак и затягане на вин тове, за да го задържите на мяст о. По време на монтаж и пускане в експлоатация.
• Монтирайте конт олера възможно най-б лизо до помпата и се нзорите,  инсталирайте по начин, който предотвратява  наводняване, и го предпазвайте от п ряка слънчева светли на и дъжд.



CU 302 SQE - Окабеляване





Температ ура

• Диапаз н на околната температура:  -20°C ... +50°C



CU 302 SQE - HMI - лесен за употреба интерфейс





HMI може да се заключи чрез едновременно задържане на НАГОРЕ/НАДОЛУ за 5 секунди. (Отключва се чрез повтаряне). ВКЛ. /ИЗКЛ. все още работят. (Заключване на клавиатурата)

Свет лината на HMI може да се затъмнява на 3 нива и да се активира режим на заспиване, така че дисплеят да се ИЗКЛЮЧИ след X секунди, натискането на произволен бутон ще го включи за X секунди. (Затъмняване и заспиване)

Натиска нето и задържането на бутона OK за 5 секунди ще позволи на потребителя да промени зададената стойност на налягането на системата за постоянно налягане. (Регулиране на зададената стойност)

Натискан ето и задържането на бутона ВКЛ. /ИЗКЛ. за 5 секунди ще накара помпата да стартира и да работи, докато бутонът не бъде освободен. (Принудителна работа)



С ързаност - Grundfos GO - Bluetooth





Размери









ТЕХНИЧЕСКИ ЛИСТ CU 302 ПАКЕТ БЕЗ ПОМПА



ТЕХНИЧЕСКИ ЛИСТ КОНТРОЛЕР GRUNDFOS CU302



КРАТЪК НАРЪЧНИК ЗА МОНТАЖ GRUNDFOS CU302
