Grundfos SQE7-55 CU302 40m (93218937)

SQE Pack (Система за постоянно налягане) включва потопяема инверторна помпа за тесни сондажи SQE, висококачествен потопяем кабел, управляващ контролер CU302, датчик за налягане, мембранен разширителен съд и манометър. Благодарение на честотното управление системата поддържа постоянно водно налягане в сградната инсталация независимо от моментния дебит и промените в нивото на водата в сондажа, като осигурява комфорт, енергийна ефективност и надеждна работа.

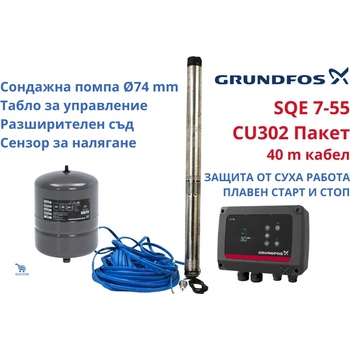

Пакет за водоснабдяване от сондажи (пакет за постоянно налягане) SQE7-55 CU302 с 40 метра захранващ кабел за подводен монтаж

акетът за управление по постоянно налягане съдържа следните компоненти:

Инверторна сондажна помпа Grundfos SQE7-55
Управляващ и комуникационен блок Grundfos CU302
Мембранен съд Grundfos GT-H 8 литра
Сферичен кран
Комплект сензор за налягане 0-6 bar
Манометър 10 bar с диаметър на циферблата 63 mm
Кабелни скоби - 20 броя
Неопренов потопяем кабел - 40 m

Контролният блок Grundfos CU302 е предназначен за наблюдение и управление на потопяеми помпи Grundfos SQE. Системата поддържа постоянно налягане независимо от моментната консумация на вода чрез автоматична промяна на оборотите на помпата.

CU302 показва предупреждения и аларми на дисплея на контролера. Освен това безплатното приложение Grundfos GO предоставя допълнителна информация за възникналите събития, диагностични данни и препоръчителни решения.

Цялостна водоснабдителна система за захранване на сгради от сондажи, включваща инверторна помпа с променливи обороти, контролен блок с клавиатура за управление, електронен сензор за налягане, мембранен съд, манометър със сферичен кран и 80 m висококачествен неопренов кабел за потапяне в питейна вода.

Технически характеристики

• Конст рукция на помпата: Многостъпална центробежна потопяема сондажна помпа с променливи обороти
• Работен дебит: 1,8 - 9 m³/h
• Работен напор: 27 - 77 m
• Максимален напор: 81 m
• Мощност на двигателя: до 1,85 kW (променлива)
• Прил жение: Водоснабдяване от сондажи и доставка на подпочвени води с гарантирано постоянно налягане за битови и обществени нужди.
• Материали: Двигател, вал и корпус - неръждаема стомана AISI 304, Работни колела и дифузори - полиамид
• Темпера ура на течността: от 2°C до 35°C
• Диаметър на помпата: Ø74 mm (3")
• Минимален диаметър на сондажа: Ø76 mm
• Максимална дълбочина на монтаж: 150 m под статичното водно ниво
• Помпата трябва винаги да бъде напълно потопена по време на работа.
• Присъединителен размер: 1 1/2"
• Височина на помпата: 860 mm
• Минимално разстояние от дъното на сондажа: 2 m
• Допустимо съдържание на пясък: до 50 g на 1000 l вода

Вградени защити

Свръхнапрежение
Пикове в напрежението до 6000 V
Претоварване
Прегряване
Работа на сухо

Защи та от работа на сухо:

При работа без вода помпата спира автоматично и прави нов опит за пуск след 5 минути.

Защита от претоварване:

При претоварване помпата се изключва за 5 минути и след това автоматично се опитва да се рестартира. Ако сондажът е без вода, помпата ще се изключи след около 30 секунди работа.

Управлен ие на налягането:

Помпата автоматично регулира оборотите си според моментната консумация на вода и поддържа зададеното налягане в диапазон от 2,5 до 5,5 bar с възможност за настройка през стъпка от 0,5 bar.

Допълнителни характеристики:
Плавен пуск
Плавен стоп
Вграден възвратен клапан
Уши за монтаж на предпазно въже
Възможност за работа с генератор

• ип управление: Grundfos CU302
• Захранване: 1 x 200-240 V, 50/60 Hz, PE

Производ ител: GRUNDFOS

Управляващ и комуникационен блок за управление на помпа SQE Grundfos CU302 (включен в доставката)

Контрол рът CU 302 е проектиран за наблюдение и управление на потопяеми помпи SQE в приложения за водоснабдяване. Простият потребителски интерфейс и вграденият Bluetooth модул осигуряват лесен монтаж и конфигуриране. Bluetooth връзката с приложението Grundfos GO предлага широки опции за настройка и мониторинг.

CU 302 е предварително конфигуриран за постоянно налягане, което е най-използваното приложение, предлагайки решение „включи и изпомпвай, което спестява време при въвеждане в експлоатация. За други приложения контролерът предлага няколко режима на управление, които могат да бъдат избрани и зададени чрез приложението Grundfos GO. Grundfos GO улеснява конфигурирането и позволява на инсталаторите да настройват високопроизводителни системи.

CU 302 комуникира с помпата чрез захранващия кабел. Този принцип на комуникация се нарича комуникация по електропровода и означава, че не са необходими допълнителни кабели към помпата. Grundfos GO предлага подробна информация и регистрационни файлове, които помагат на инсталатора да открие първопричината при повреди.

В допълнение, контролерът може да използва Wi-Fi, GENIbus или Modbus за дистанционно наблюдение на системата чрез Grundfos Connect или друга SCADA система. Дистанционното наблюдение спестява време за проверка на инсталациите. CU 302 е оборудван с връзки за захранване и помпа и предлага два конфигурируеми входа и изхода.

Дисплеят на контролера показва: индикация за състоянието на системата; индикация за аларма и предупреждение.

Помпата може да се включва и изключва на дисплея на контролера. Контролерът може да показва данни, свързани с приложението. Възможно е също така да се регулира зададената точка.  Следните регистрационни файлове са достъпни чрез Grundfos GO или дистанционно наблюдение: аларми и предупреждения (50 записа); регистрацион ен файл за инсталацията (попълнен от инсталатора); исторически данни за различни интервали (общо, днес и вчера) за: време на работа,  брой стартирания,  консумация на енергия,  изпомпан обем (при условие че е свързан разходомер).

CU 302 показва предупреждения и аларми на дисплея на контролера. Освен това, приложението Grundfos GO предоставя допълнителна информация за тези събития, включително препоръчителни решения.

• Продуктов номер: 92799797
• Технически одобрения: CE, EAC, RCM, UKCA
• Вход за кабел: 2xPG11 + 2xPG21
• Материал на корпуса: пластмаса
• Диапаз н на околната температура: -20 . . 50 °C
• Относителна влажност: 5-95 %
• Монтаж на корпуса: стенен монтаж
• Заземяван : PE
• Честота на мрежата: 50 / 60 Hz
• Номинално напрежение: 1 x 90-240 V
• Номинален ток: 12,5 A
• Клас на защита на корпуса (IEC 34-5): IP55
• Необходим е резервен предпазител: 16 A
• Обозначения на батериите по IEC код: CR2032
• Химичен състав на батерията: литиева

Електрически данни

• Вход а мощност: 90-240 VAC, 50/60Hz
• Максимален ток: 12.5 A
• Максимален предпазител: 16 A
• Батерия за часовник на реално време: CR 2032
• Консумирана мощност: 5 W (максимум 25 W)
• Максимална дължина между контролера CU 302 и помпата SQE: 300 m
• Запомняне на настройките
• Стар иране: oколо 5 секунди
• Запомнян на състояние ВКЛ. /ИЗКЛ.

Конфи гурируеми входно/изходни портове

А налогов вход

• 0-10V, товар ≤ 100k
• 0-5V, товар ≤ 100k
• 0.5-3.5V, товар ≤ 100k
• 0-20mA
• 4-20mA
< /ul>



Аналогов изход

• O-10V ≤ 20mA
• 0-20mA ≤ 500
• 4-20mA ≤ 500



Циф ов вход

• Ниско логическо ниво под 1,8 V
• Високо логическо ниво над 2,7 V



Цифр в изход

• Отворен колектор, без захранване
• Възмо ност за прием на ток: макс. 75 mA
• Защита от свръхток



Импулсен вход

• Макс. 10 Hz, 50% работен цикъл



Клемите за захранване включват



Клемите за входно захранване, изходно захранване на помпата и заземяване.

• 1 x Входно захранване 16mm2 / 6AWG
• 1 x Изходно захранване на помпата 16mm2 / 6AWG
• 3 x PE връзка за заземяване

Вхо ните и изходните терминали включват:

• 2 x конфигурируеми входно/изходни терминала (DI/DO/AI/AO)
• Конфигури руемите входове и изходи предлагат повишена гъвкавост за поддръжка на различни приложения.
• 1 x RS485 терминал за GENIbus или Modbus

Използва се за свързване към облак или SCADA



Харак еристики и предимства

• CU 302 заменя модела контролер CU 301 и има същите размери
• Работи с пълната гама SQE помпи
• Предварите но конфигуриран и готов за работа
• Цифров сигнал за работеща помпа или вход сензор за вода на пода
• Интуитивен LED дисплей и лесно управление
• Настр йка на зададената точка от клавиатурата
• Bluetoo th за директна връзка с Grundfos GO
• Часовник в реално време - готов за планиране
• 2 конфигурируеми входа/изхода
• Подг отвен за множество приложения
• Поддъ жа както цифров, така и аналогов вход
• Свързва се с Grundfos GO, Grundfos Home чрез WIFI, GENIbus към Grundfos connect



М нтаж

• Ъглов а монтажна плоча за лесен монтаж под слънчеви панели, заземни стойки и стълбове
• За лесе  монтаж и окабеляване, CU 302 е оборудван с 2 държача за преден  апак на защитния ка ак. Те могат да се използват за пост авяне на предния кап ак, докато се окабелява контрол ерът със захранване  и допълнителни сензори ,  превключватели или  комуникация.  С тази функция можете да избегнете пълното св аляне на предния кап ак и затягане на вин тове, за да го задържите на мяст о. По време на монтаж и пускане в експлоатация.
• Монтирайте конт олера възможно най-б лизо до помпата и се нзорите,  инсталирайте по начин, който предотвратява  наводняване, и го предпазвайте от п ряка слънчева светли на и дъжд.





C U 302 SQE - Окабеляване





Температ ура

• Диапаз н на околната температура:  -20°C ... +50°C





CU 302 SQE - HMI - лесен за употреба интерфейс





HMI може да се заключи чрез едновременно задържане на НАГОРЕ/НАДОЛУ за 5 секунди. (Отключва се чрез повтаряне). ВКЛ. /ИЗКЛ. все още работят. (Заключване на клавиатурата)

Свет лината на HMI може да се затъмнява на 3 нива и да се активира режим на заспиване, така че дисплеят да се ИЗКЛЮЧИ след X секунди, натискането на произволен бутон ще го включи за X секунди. (Затъмняване и заспиване)

Натиска нето и задържането на бутона OK за 5 секунди ще позволи на потребителя да промени зададената стойност на налягането на системата за постоянно налягане. (Регулиране на зададената стойност)

Натискан ето и задържането на бутона ВКЛ. /ИЗКЛ. за 5 секунди ще накара помпата да стартира и да работи, докато бутонът не бъде освободен. (Принудителна работа)



С ързаност - Grundfos GO - Bluetooth





Размери













  КАТАЛОГ GRUNDFOS SQ & SQE  ПОМАГАЛО ЗА ИЗБОР НА ПОМПИ ЗА ВОДОСНАБДЯВАНЕ И ОТПАДНИ ВОДИ  ИНСТРУКЦИЯ ЗА МОНТАЖ SQ & SQE (BG)   ТЕХНИЧЕСКИ ЛИСТ КОНТРОЛЕР GRUNDFOS CU302  КРАТЪК НАРЪЧНИК ЗА МОНТАЖ GRUNDFOS CU302





< p>



Производител: Grund fos.  Гаранционен срок: 24 месеца
