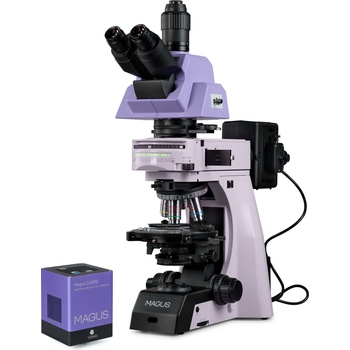

MAGUS Поляризационен цифров микроскоп MAGUS Pol D890 (85294)

Микроскоп за научни изследвания и индустриални проверки.
Предназначен за изучаване на обекти по метода на поляризация и светлото поле. Монтирането на допълнителни компоненти ще позволи използването на метода на тъмното поле, фазовия контраст и диференциалния интерферентен контраст в преминаваща светлина, както и диференциалния интерферентен контраст и флуоресценция в отразена светлина.
С преминаваща светлина можете да изследвате геоложки образци, както и тънки разрези на анизотропни биологични и полимерни образци.
В отразена светлина можете да изучавате полирани участъци с една полирана страна. Дебелината на непрозрачните полирани срезове е произволна, обикновено 5–10 mm. Микроскопът позволява да изследвате непрозрачни обекти с дебелина до 30 mm.
Поляризационният микроскоп използва двулъчепречупване на анизотропен образец, за да получи изображение. Линейно поляризираната светлина, когато преминава през анизотропен образец, се дели на два лъча и променя равнината на поляризация. Анализаторът обединява вибрациите на лъчите в една и съща равнина, като по този начин води до интерференция. При завъртане на предметната маса яркото, висококонтрастно изображение променя цвета си.
Микроскопът е оборудван с 8,3 MP камера с USB 3.0 интерфейс. Камерата се свързва с компютър и показва изображението на екрана си. Софтуерът допълва системата с функции за анализ и документиране.
Планполуапохромати чните и планапохроматичните обективи са без напрежение. В междинната тръба са разположени анализаторът и лещата на Бертран, както и слот за компенсатори.
Микроскопът се използва в кристалографията, петрографията, минералогията, криминалистиката, медицината и други области на науката.

Цифрова камера

Цифров ата камера MAGUS CLM30 е конструирана за микроскопия по метода с флуоресценция и по метода на тъмното поле.
Камерата е оборудвана с 8,3 MP сензор и създава реалистични изображения с разделителна способност 3840x2160 px. Препоръчва се камерата да се използва с обективи с увеличение 4x, 10x, 20x и 40x. Камерата позволява заснемане на повече детайли с обективи с ниско увеличение.
Видеото се записва с 45 fps или 70 fps в зависимост от резолюцията. Видеата са плавни, с меки и фини преходи между кадрите. Движението на пробата се показва в реално време без закъснение. Камерата осигурява удобна работа с движещи се обекти и е подходяща за провеждане на демонстрации в класната стая.
Камерата е снабдена с интерфейс USB 3.0. Скоростта на предаване на данни е 10 пъти по-висока от тази на камерите с USB 2.0. Високоскоростната камера се препоръчва за професионални лаборатории, изследвания или университетско обучение.

Глава на микроскопа

Тр инокулярна, с коригирана до безкрайност оптика. Потребителят избира най-удобния ъгъл на наклон на микроскопската глава в диапазона от 0° до 35°. В тринокулярната тръба е монтирана цифрова камера. Лъчът се разделя на 0/100, 100/0 или 80/20.
Основната конфигурация включва окуляри 10x/22 mm с регулиране на диоптъра и голямо разстояние от очите за работа с очила.

Револверна глава

Револве рна глава за пет обектива. Свободният слот се използва за регулиране на позицията на крушката в илюминатора за отразена светлина. Потребителят също така може да монтира допълнителен обектив в свободното гнездо на револвера, което ще позволи получаване на допълнително увеличение.
Конструкцията на револверната глава ("към вътрешността") освобождава място в предната част на предметната маса и така потребителят може да види поставения в оптичния път обектив. Слотовете на револверната глава са центрирани, за да се подравнят оптичните оси на обектива и микроскопа.

Обективи

Планполуапохрома ичните и планапохроматичните обективи с корекция до безкрайност са конструирани специално за наблюдения с поляризирана светлина: оптиката без напрежениe гарантира, че двулъчепречупването на светлината се получава от образеца, а не от оптичните елементи. Те осигуряват по-добра корекция на хроматичните и сферичните аберации в сравнение с планахроматични обективи.
Обективите 5x и 10x са конструирани за работа със или без покривно стъкло, обективите 20x и 50x са конструирани за работа без покривно стъкло. Парфокалното разстояние е 60 mm.

Въртяща се глава за монтиране на контрастни модули

Илюмин аторът за отразена светлина разполага с вградена въртяща се глава за контрастни модули. Могат да се монтират три модула: един за преминаваща светлина и два за отразена светлина. Завъртането на въртящата се глава променя режима на наблюдение, което Ви позволява бързо да превключвате от една техника на контрастиране към друга, без да е необходимо да извършвате сложна настройка.

Фокусиращ механизъм

Мик роскопът е оборудван с ниско разположени коаксиални бутони за грубо и фино фокусиране. Изследователят може да постави ръцете си върху масата и да заеме комфортна поза пред микроскопа.
Бутонът за застопоряване на грубото фокусиране Ви предоставя възможност за бързо регулиране на микроскопа след смяна на обекта на изследването. Бутонът се намира от лявата страна на микроскопа на оста на механизма за фокусиране.
Пръстенът от дясната страна регулира усилието при грубото фокусиране. Потребителят настройва удобното за работа усилие.

Предметна маса

Предметн ата маса се завърта на 360°, за да се види промяната на цвета на образеца, когато поляризаторът и анализаторът са в кръстосана ориентация, и тя може да се заключи в желаната позиция. Работната маса има градуировка за ъгъла на завъртане. При всяко завъртане на 90° от текущата позиция се чува щракване. Измерванията чрез нониусната скала са с точност 0,1°.
Конструкцията на предметната маса предвижда центриране с два винта, тъй като наблюденията с поляризирана светлина на анизотропен обект изискват прецизно подравняване на оста на въртене на предметната маса с оптичната ос на микроскопа.

Източници на светлина

В илюминаторите за отразена и преминаваща светлина се използват халогенни крушки с мощност 100 W. Халогенните крушки излъчват светлина с комфортна за очите цветова температура. Лампата 100 W е достатъчно ярка за работа обективи с увеличение в диапазона от 4x до 100x при светло поле и поляризирана светлина.

Осветление с отразена светлина

Осве тителната система използва осветление на Кьолер. Полевата диафрагма и тази на апертурата са центровани предварително в завода в рамките на оптичната ос и не се нуждаят от допълнително центроване. Ако е необходимо, диафрагмите могат да се регулират чрез винтове за центриране. Източникът на светлина е центриран по трите оси.
Анализаторът и поляризаторът се използват за поляризационна микроскопия. Поляризаторът е стационарен, докато анализаторът се върти на 360° и разполага с нониусова скала за прецизна настройка на ъгъла.
Набор от филтри може да Ви помогне за коригиране на възпроизвеждането на цветовете.

Осветление с преминаваща светлина

Регу лируема полева диафрагма, центриран кондензер с регулируема височина и оптика без напрежение, регулируема апертурна диафрагма и обръщаща се леща правят възможно регулирането на осветлението на Кьолер. Обръщащата се леща се премахва от оптичния път за обективи с ниско увеличение и се връща обратно за обективи с увеличение по-голямо от 10x. Поляризаторът може да се върти на 0–360°, с маркировки на скалата при 0°, 90°, 180° и 270°. Анализаторът се завърта на 360°, а нониусната скала осигурява точност на ъгъла.

Осветление на Кьолер с отразена и преминаваща светлина

Наст ройката на осветлението на Кьолер повишава качеството на изображението на образците. С подобно осветление Вие постигате максимална разделителна способност за всеки от обективите. Постига се равномерно осветяване на зрителното поле без затъмняване по краищата. Обектът на изследване е с отчетлив фокус и са премахнати смущенията в изображението.

Изследване на образци с поляризирана светлина

Поля ризаторът и анализаторът се поставят в светлинния път, за да се наблюдават обекти в поляризирана светлина. Използвайте скалите на анализатора и поляризатора, за да зададете желаното кръстосано или успоредно положение на поляризиращите устройства. Завъртането на поляризатора или анализатора променя ъгъла на поляризация. Рефракцията на светлината от образеца се променя в зависимост от ъгъла на поляризиране, когато предметната маса на микроскопа се завърта.
Лещата на Бертран се използва за коноскопични изследвания.
Компенсаторите се използват за повишаване на контраста на обекти със слабо двулъчепречупване.

Принадлежнос и

Има набор от принадлежности, които са предназначени специално за този микроскоп.
Допълнителен план апохроматичен обектив осигурява допълнително увеличение.
Окулярите разширяват диапазона на увеличение на микроскопа. Допълнителните окуляри ще Ви помогнат да постигнете полезното увеличение на обектива, който се използва най-често.
Приставките за фазов контраст, епи-флуоресцентни приставки, кондензерите за тъмно поле и приставките за DIC разширяват наличните техники за микроскопия.
За измерване на обекти се използват калибрационен образец, който може да се комбинира с окуляр със скала или със софтуера на камерата.

Алтернативни модели

MAGUS Pol D890 е алтернатива за следните модели: Carl Zeiss Axio Imager 2 Pol, Carl Zeiss Axioscope Vario Polarization, Nikon ECLIPSE Ci-Pol, Nikon ECLIPSE E200Pol, Nikon ECLIPSE LV100ND POL/DS, Nikon ECLIPSE LV100Pol, Olympus BX53P.

Характеристи и на микроскопа:

Изследвания на прозрачни и непрозрачни анизотропни образци с поляризирана и естествена светлина
• Силни халогенни илюминатори за преминаваща и отразена светлина с мощност 100 W осигуряват ярка естествена светлина
• Ортоско ски наблюдения, леща на Бертран за коноскопични наблюдения, компенсатори, осветление на Кьолер за преминаваща и отразена светлина
• Ергоном чна тринокулярна глава с регулируем ъгъл на наклон и вертикален порт за камера; съотношение на разделяне на лъча (окуляр/камера): 100/0, 0/100 или 20/80
• Планполуапохр оматични и планапохроматични обективи без вътрешно напрежение не показват фалшиви оптични ефекти в изображението
• Мн гофункционална въртяща се глава с 3 слота за монтиране на модули за различни контрастни методи
• Удобно подравняване на слотовете на револверната глава и предметната маса
• Кръгла въртяща се предметна маса с нониусова скала за прецизно измерване на ъгъла на завъртане. Може да се заключи в избраната позиция, а при всяко завъртане на 90° се чува щракване.

Характери тики на камерата:

• З а микроскопия чрез флуоресценция и по метода на тъмното поле с обективи 4x, 10x, 20x и 40x
• Разделителна способност 8,3 MP: когато се работи с обективи с ниско увеличение, камерата ще Ви позволи да виждате по-фините детайли
• 45 fps и 70 fps при разделителни способности 3840x2160 px и 1920x1080 px за наблюдение на движещи се образци, видеозаписи и движение на пробите без трептене и забавяне
• Елемент т на Пелтие понижава температурата на сензора по време на продължителни операции и премахва топлинния шум. Следователно по време на снимки могат да се използват ниски скорости на затвора
• Цветният CMOS сензор SONY Exmor със задно осветяване осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-чисти, по-ярки изображения с по-наситени цветове
• Интерфей USB 3.0 за бърз трансфер на данни без скокове и забавяне
• Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания

Комплект:

• ифрова камера MAGUS CLM30 (цифрова камера, USB кабел, 12 V, захранващ адаптер 3 A, калъф за носене, USB флаш устройство с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
• Стойка с вградено захранване, фокусиращ механизъм и револверна глава
• Предметна маса
• Монтировка на кондензера
• Конде зер с подвижна леща и поляризатор за преминаваща светлина
• Илюмина ор за отразена светлина с въртяща се глава и корпус за халогенна лампа
• Илюминатор за преминаваща светлина с корпус за халогенна лампа
• Тринокуляр а микроскопска глава
• Междинно приспособление с леща на Бертран
• Анализат р
• Поляризатор за отразена светлина
• Компенс тори: компенсатор λ; компенсатор λ/4; кварцов клин
• Комплект филтри за отразена светлина
• Планпол апохроматичен обектив Plan S-Apo 5x/0,15 ∞/–, парфокално разстояние: 60 mm
• Планполуапохро атичен обектив Plan S-Apo 10x/0,30 ∞/–, парфокално разстояние: 60 mm
• Планполуапохром тичен обектив Plan S-Apo 20x/0,45 ∞/0, парфокално разстояние: 60 mm
• Планапохромати ен обектив Plan Apo 50x/0,80 ∞/0, парфокално разстояние: 60 mm
• Окуляр 10x/22 mm с голямо разстоянието от очите и регулиране на диоптъра (2 бр)
• Окуляр 10x/22 mm с кръстче, голямо разстоянието от очите и регулиране на диоптъра
• Чашка на окуляра (2 бр. )
• Адаптер за C-образна монтировка 1x
• Захранващ кабел
• Покривало против прах
• Ръководство за потребителя и гаранционна карта

Пред агат се по заявка:

• Пла напохроматичен обектив Plan Apo 100x/0,9 ∞/0, парфокално разстояние: 60 mm
• Комплект планполуапохроматичн и флуоресцентни обективи Plan S-Apo 4x, 10x, 20x, 40x, 100x (маслени) ∞/0,17, парфокално разстояние: 60 mm
• Окуляр 10x/22 mm със скала
• Окуляр 10x/22 mm с решетка
• Окуляр 12,5x/16 mm (2 бр. )
• Окуляр 15x/16 mm (2 бр. )
• Окуляр 20x/12 mm (2 бр. )
• Окуляр 30x/8 mm (2 бр. )
• Фазовоконтрастн о устройство: фазовоконтрастен кондензер, комплект фазови обективи, центриращ телескоп
• Конденз р за тъмно поле NA 0,7–0,9
• Имерсионен кондензер за тъмно поле NA 1,3–1,26
• Устройство за диференциален интерферентен контраст (DIC)
• Епи-флуоресцентн а приставка, включваща корпус за живачна лампа, флуоресцентни филтърни кубчета и захранващ блок за живачна лампа
• Епи-флуорес центна приставка със светодиоден източник на светлина, флуоресцентни филтърни кубчета и захранващ кабел
• Калибрацио ен образец

Марка MAGUSГаранция 5EAN 5905555024677Размер на опаковката (Д x Ш x В) 72x76x53 cmТранспортно тегло 33.8 kgТип биологичен, светлина/оптиченТип на главата на микроскопа тринокулярниГлава Siedentopf, разделяне на лъчите 0/100, 100/0, 80/20Ъгъл на наклон на главата 0–35°, регулируемУвеличение , x 50 — 500Диапазон на увеличението от 200x до 800xУвеличение, x (опция) 50–1000Увеличение на адаптера за C-образна монтировка, x 1Диаметър на тръбата на окуляра, mm 30Окуляри 10x/22 mm, голямо разстояние от очите; 10x22 mm с кръстчета, голямо разстяние от очите (*опция: 10x22 mm със скала; 10x22 mm с решетка; 12,5x16 mm; 15x/16 mm; 20x/12 mm; 30x/8 mm)Обективи полупланапохроматичн и и планапохроматични обективи, коригирани до безкрайност (∞): 5x/0,15; 10x/0,30; 20x/0,45; 50xs/0,80, без напрежение, парфокална височина 60 mm (*опция: 100x/0,9; флуоресцентни: 4x/0,13; 10x/0,30; 20x/0,50; 40x/0,75; 100x/130 маслен)Револверна глава за 5 обектива, центриранеРазстояние между окулярите, mm 47 — 78Предметна маса, mm Ø190Диапазон на движение на предметната маса, mm 30/30Характеристики на предметната маса въртяща се на 360°, градуиране на ъгъл на завъртане 1°, държач за образец над главата, нониусна скала за измерване на ъгли с точност от 0,1°, центрирана, с възможност за фиксиранеРегулиране на диоптъра на окуляра, диоптри ± 5D на всеки от окуляритеРегулиране на диоптъра на окуляра yesКондензатор центриран кондензер NA 0,9/0,25 с регулируема височина, с регулируема апертурна диафрагма и лещи с превключващ механизъм; оптики без напрежениеДиафрагма диафрагма с регулируема апертура, полева диафрагма с регулируем ирисФокусиране коаксиален, грубо (35 mm, 18,85 mm/оборот, със застопоряващ бутон и бутон за регулиране на затягането) и фино (0,001 mm, 0,1 mm/оборот)Осветление халогенноРегулиране на яркостта yesЗахранване 100–240 V, 50/60 Hz, променливотокова мрежаТип на светлинния източник отразена и преминаваща светлина: халогенна лампа 12 V/100 WДиапазон на работната температура, °C 10 — 35Потребителско ниво за професионалисти, опитни потребителиНиво на трудност на сглобяване и монтаж сложенПоляризатор отразена светлина: поляризационен модул в купола, преминаваща светлина: маркировка на скалата при 0°, 90°, 180°, 270°; възможност за завъртане на 360°Междинна тръба анализатор със скала и завъртане от 0–360°, гнездо за монтаж на компенсатори, леща на Бертран, превключване между коноскопични и ортоскопични изследванияКомпенсат ор компенсатор λ; компенсатор λ/4; кварцов клинПриложение лабораторно/медицинс оМясто на осветлението двойноМетод за изследване на светлото поле, поляризацияТорбичка/ алъф/чанта в комплект покривало против прахКалъф/чанта/раниц а в комплекта yes=== Разделител === Цифрова камераСензор SONY Exmor CMOSЦветен/монохромен цветенМегапиксела 8.3Максимална разделителна способност, пиксели 3840x2160Размер на сензора 1/1,2'' (11,14x6,26 mm)Размер на пиксела, μm 2.9x2.9Двустепенен термоелектрически модул (елемент на Пелтие), който да нагласи температурата на 42°C под температурата на помещението yesИнтерфейсни съединители USB 3.0Светлочувствително т 5970 mV при 1/30 sОтношение сигнал/шум 0,15 mV при 1/30 sВреме за експозиция 0,1 ms – 1 hВидеозапис yesЧестота на кадрите, fps при разделителна способност 45 при 3840x2160, 70 при 1920x1080Цифров обем на АЦП (битове) 8/12 (избираем)Място на монтаж тринокулярна тръбаФормат на изображението *. jpg, *. bmp, *. png, *. tifВидео формат изход: *. wmv, *. avi, *. h264 (Windows 8 и по-нова), *h265 (Windows 10 и по-нова)Спектрален диапазон, nm 380–650 (вграден инфрачервен филтър)Тип на затвора ERS (електронен преместващ се затвор)Баланс на бялото автоматично, ръчноКонтрол на експозицията автоматично, ръчноХарактеристики на софтуера време за експозиция, размер на изображението, яркостСофтуер MAGUS ViewИзход 5 Gb/s, USB 3.0Изисквания към системата Windows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 2 GB RAM, порт USB 3.0, 17" или по-голям дисплейТип на монтажа C-образна монтировкаЗахранване на камерата постояннотоково, 5 V, от USB порта на компютър; адаптер за 12 V, 3 A за захранване на елемента на ПелтиеДиапазон на работната температура на камерата, °С -10 — 50Диапазон на работната влажност, % 30 — 80
