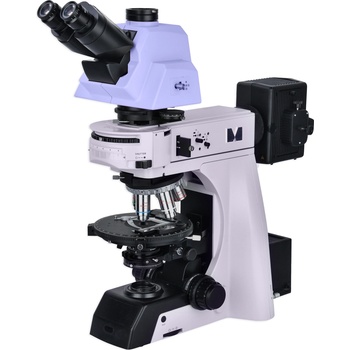

MAGUS Поляризационен микроскоп MAGUS Pol 890 (83486)

Микроскоп за научни изследвания и индустриални проверки.
Конструиран за изучаване на обекти в поляризирана и естествена светлина. Монтирането на опционални компоненти ще позволи използването на методите на тъмното поле и фазовия контраст в отразена светлина, както и тъмно поле, диференциален интерферентен контраст и флуоресценция на отразената светлина.
С преминаваща светлина можете да изследвате геоложки образци, както и тънки разрези на анизотропни биологични и полимерни образци.
С отразена светлина – полирани профили с една полирана страна. Дебелината на полираните срезове е произволна, обикновено 5–10 mm. Микроскопът Ви позволява да изследвате непрозрачни обекти с дебелина до 30 mm.
Поляризиран микроскоп използва двулъчево пречупване на анизотропни образци, за да предостави изображение. Планполяризирана светлина, когато преминава през анизотропен образец, се дели на два лъча и променя плана на поляризация. Анализаторът пренася трептенията на лъчите в единична равнина, където те интерферират. При завъртане на предметната маса яркото, висококонтрастно изображение променя цвета си.
Полупланапохромати чни и планапохроматични обективи на микроскопа са без вътрешни напрежения. В междинната тръба са разположени анализаторът и лещата на Бертран, както и слот за компенсатори.
Микроскопът се използва в кристалографията, петрографията, минералогията, криминалистиката, медицината и други области на науката.

Глава на микроскопа

Тр инокулярна глава с коригирана до безкрайност оптика. Потребителят избира най-комфортният ъгъл на наклон на главата на микроскопа в диапазон от 0° до 35°. В тринокулярната тръба е монтирана цифрова камера. Лъчът се разделя на 0/100, 100/0 или 80/20.
Основният комплект включва окуляри 10x/22 mm с регулиране на диоптъра и голямо разстояние от очите за работа с очила.

Револверна глава

Револве рна глава за пет обектива. Свободен слот се използва за центриране на светлинния източник. Потребителят също така може да монтира допълнителен обектив в свободното гнездо на револвера, което ще позволи получаване на допълнително увеличение.
Конструкцията на револверната глава („към вътрешността) освобождава място в предната част на предметната маса и така потребителят може да види поставения в оптичния път обектив. Слотовете на револверната глава са центрирани, за да се подравнят оптичните оси на обектива и микроскопа.

Обективи

Полупланапохрома ичните и планапохроматичните обективи с корекция до безкрайност са конструирани специално за наблюдения с поляризирана светлина: оптиката без напрежениe гарантира, че двулъчевото пречупване на светлината се получава от образеца, а не от оптичните елементи. Те осигуряват по-добра корекция на хроматичните и сферичните аберации в сравнение с планахроматични обективи.
Обективите 5x и 10x са конструирани за работа със или без покривно стъкло, обективите 20x и 50x са конструирани за работа без покривно стъкло. Парфокалното разстояние е 60 mm.

Купол за монтиране на контрастни модули

Над револверната глава се намира купол за монтиране на контрастни модули. Могат да бъдат монтирани шест модула. Въртенето на купола променя режима на наблюдение. Преминаването от един контрастен метод към друг се случва бързо и без сложни настройки.

Фокусиращ механизъм

Бут оните за грубо и фино фокусиране са коаксиални и разположени ниско. Изследователят може да постави ръцете си върху масата и да заеме комфортна поза пред микроскопа.
Бутонът за застопоряване при грубо фокусиране Ви предоставя възможност за бързо регулиране на микроскопа след смяна на обекта на изследването. Бутонът се намира от лявата страна на микроскопа на оста на механизма за фокусиране.
Пръстенът от дясната страна регулира усилието при грубото фокусиране. Потребителят настройва удобното за работа усилие.

Предметна маса

Предметн ата часа се завърта на 360°, за да се види промяната на цвета на образеца, когато поляризаторът и анализаторът са в кръстосана ориентация. Работната маса има градуировка за ъгъла на завъртане. Измерванията чрез нониусната скала са с точност 0,1°.
Предметната маса може да се центрира с два винта, тъй като анализът на анизотропен обект с поляризирана светлина изисква точно подравняване на оста на въртене на предметната маса с оптичната ос на микроскопа.

Източник на светлина

В илюминаторите за отразена и преминаваща светлина се използват халогенни крушки с мощност 100 W. Халогенните крушки излъчват светлина с комфортна за очите цветова температура. Лампата 100 W е достатъчно ярка за работа обективи с увеличение в диапазона от 4x до 100x при светло поле и поляризирана светлина.

Осветление с отразена светлина

Сист емата за осветление дава възможност за регулиране на осветлението на Кьолер. Полевата диафрагма и тази на апертурата са центрирани предварително в завода и не се нуждаят от допълнително центриране. Ако е необходимо, диафрагмите могат да се регулират чрез винтове за центриране. Източникът на светлина е центриран по трите оси.
Анализаторът и поляризаторът се използват за микроскопската техника на поляризацията. Поляризаторът е стационарен, докато анализаторът се върти на 360° и разполага с нониусова скала за прецизна настройка на ъгъла. Набор от филтри може да Ви помогне за коригиране на възпроизвеждането на цветовете.

Осветление с преминаваща светлина

Регу лируема полева диафрагма, центриран кондензер с регулируема височина и оптика без напрежение, регулируема апертурна диафрагма и обръщаща се леща правят възможно регулирането на осветлението на Кьолер. Обръщащата се леща се премахва от оптичния път за обективи с ниско увеличение и се връща обратно за обективи с увеличение по-голямо от 10x. Поляризаторът може да се завърта в диапазона 0–360° и има четири маркировки върху скалата за ъгли на завъртане 0°, 90°, 180°, 270°. Анализаторът се завърта на 360°, а нониусната скала осигурява точност на ъгъла.

Осветление на Кьолер с отразена и преминаваща светлина

Наст ройката на осветлението на Кьолер повишава качеството на изображението на образците. С подобно осветление Вие постигате максимална разделителна способност за всеки от обективите. Постига се дори осветяване на зрителното поле без затъмняване по краищата. Обектът на изследването е с отчетлив фокус и премахнати смущения в изображението.

Изследване на образци с поляризирана светлина

Анал изаторът е поставен на пътя на светлината за наблюдаване на обекти с поляризирана светлина. Ъгълът на поляризиране се променя, докато се въртят поляризаторът и анализаторът. Рефракцията на светлината от образеца се променя в зависимост от ъгъла на поляризиране, когато предметната маса на микроскопа се завърта.
Лещата на Бертран се използва за коноскопични изследвания.
Компенсаторите са конструирани за повишаване на контраста на образци със слабо двулъчево пречупване.

Принадлежнос и

Има набор от принадлежности, конструирани за този микроскоп.
Цифрова камера пренася изображението от микроскопа на монитор, запаметява файлове и софтуер, който прави измервания на образци в реално време.
За измерване на обекти се използва калибрационен образец, който може да се комбинира с окуляр със скала или със софтуера на камера.

Основни характеристики:

• Изследвания на прозрачни и непрозрачни анизотропни образци с поляризирана и естествена светлина
• Силни халогенни илюминатори за преминаваща и отразена светлина с мощност 100 W осигуряват ярка естествена светлина
• Ортоско ски наблюдения, леща на Бертран за коноскопични наблюдения, компенсатори, осветление на Кьолер за преминаваща и отразена светлина
• Триноку ярна глава с вертикална тръба за монтаж на цифрова камера и промяна в ъгъла на наклон; разделяне на светлинния лъч 0/100, 100/0, 80/20
• Полупланапохр оматични и планапохроматични обективи без вътрешно напрежение не показват фалшиви оптични ефекти в изображението
• Мн гофункционален купол с 6 слота за монтиране на модули за различни контрастни методи
• Удобно подравняване на слотовете на револверната глава и предметната маса
• Кръгла въртяща се предметна маса с нониусова скала за прецизно измерване на ъгъла на завъртане, която може да бъде фиксирана в избрана позиция

Ко плектът включва:

• Ст ойка с вградено захранване, фокусиращ механизъм, предметна маса, кондензерна монтировка и револверна глава
• Кондензер с лещи с превключващ механизъм
• Илюмин тор за отразена светлина – приспособление с купол и халогенен лампион
• Илюминат р за преминаваща светлина – халогенно отделение на лампата
• Тринокул рна глава
• Междинно приспособление с леща на Бертран и анализатор
• Компе сатори: компенсатор λ; компенсатор λ/4; кварцов клин
• Полупланапо роматичен обектив с корекция до безкрайност: Plan S-Apo 5х/0,15 ∞/–, парфокална височина 60 mm
• Полупланапохро атичен обектив с корекция до безкрайност: Plan S-Apo 10х/0,30 ∞/–, парфокална височина 60 mm
• Полупланапохром тичен обектив с корекция до безкрайност: Plan S-Apo 20х/0,45 ∞/0, парфокална височина 60 mm
• Планапохромати ен обектив с корекция до безкрайност: Plan Apo 50х/0,80 ∞/0, парфокална височина 60 mm
• Окуляр 10x/22 mm с голямо разстоянието от очите и регулиране на диоптъра (2 бр. )
• Чашка за окуляр (2 бр. )
• Адаптер за камера с С-образна монтировка
• Захра ващ кабел
• Покривало против прах
• Ръководство за потребителя и гаранционна карта

Пред агат се по заявка:

• Пла напохроматичен обектив с корекция до безкрайност: Plan Apo 100х/0,9 ∞/0, парфокална височина 60 mm
• Цифрова камера
• Калибраци нен образец

Марка MAGUSГаранция 5EAN 5905555019529Размер на опаковката (Д x Ш x В) 72x76x53 cmТранспортно тегло 31 kgТип биологичен, светлина/оптиченТип на главата на микроскопа тринокулярниГлава Siedentopf, разделяне на лъчите 0/100, 100/0, 80/20Ъгъл на наклон на главата 0–35°, регулируемУвеличение , x 50 — 500Диапазон на увеличението от 200x до 800xУвеличение, x (опция) 50–2000Увеличение на адаптера за C-образна монтировка, x 1Диаметър на тръбата на окуляра, mm 30Окуляри 10x/22 mm, голямо разстояние от очите; 10x22 mm с кръстчета, голямо разстяние от очите (*опция: 10x22 mm със скала; 10x22 mm с решетка; 12,5x16 mm; 15x/16 mm; 20x/12 mm; 30x/8 mm)Обективи полупланапохроматичн и и планапохроматични обективи, коригирани до безкрайност (∞): 5x/0,15; 10x/0,30; 20x/0,45; 50xs/0,80, без напрежение, парфокална височина 60 mm (*опция: 100x/0,9; флуоресцентни: 4x/0,13; 10x/0,30; 20x/0,50; 40x/0,75; 100x/130 маслен)Револверна глава за 5 обектива, центриранеРазстояние между окулярите, mm 47 — 78Предметна маса, mm Ø190Диапазон на движение на предметната маса, mm 30/30Характеристики на предметната маса въртяща се на 360°, градуиране на ъгъл на завъртане 1°, държач за образец над главата, нониусна скала за измерване на ъгли с точност от 0,1°, центрирана, с възможност за фиксиранеРегулиране на диоптъра на окуляра, диоптри ± 5D на всеки от окуляритеРегулиране на диоптъра на окуляра yesКондензатор центриран кондензер NA 0,9/0,25 с регулируема височина, с регулируема апертурна диафрагма и лещи с превключващ механизъм; оптики без напрежениеДиафрагма диафрагма с регулируема апертура, полева диафрагма с регулируем ирисФокусиране коаксиален, грубо (35 mm, 18,85 mm/оборот, със застопоряващ бутон и бутон за регулиране на затягането) и фино (0,001 mm, 0,1 mm/оборот)Осветление халогенноРегулиране на яркостта yesЗахранване 100–240 V, 50/60 Hz, променливотокова мрежаТип на светлинния източник отразена и преминаваща светлина: халогенна лампа 12 V/100 WДиапазон на работната температура, °C 10 — 35Потребителско ниво за професионалисти, опитни потребителиНиво на трудност на сглобяване и монтаж сложенПоляризатор отразена светлина: поляризационен модул в купола, преминаваща светлина: маркировка на скалата при 0°, 90°, 180°, 270°; възможност за завъртане на 360°Междинна тръба анализатор със скала и завъртане от 0–360°, гнездо за монтаж на компенсатори, леща на Бертран, превключване между коноскопични и ортоскопични изследванияКомпенсат ор компенсатор λ; компенсатор λ/4; кварцов клинПриложение лабораторно/медицинс оМясто на осветлението двойноМетод за изследване на светлото поле, поляризацияТорбичка/ алъф/чанта в комплект покривало против прахКалъф/чанта/раниц а в комплекта yes
