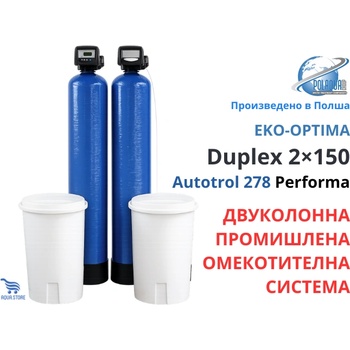

Polaqua Group EKO-OPTIMA Duplex 2×150 Performa Двуколонна система за омекотяване на вода (EKD150A278)

Двуколонна омекотителна система на йонообменен принцип с отделни резервоари за солов разтвор EKO-OPTIMA DUPLEX PERFORMA / DUET / TWIN



Професиона лна система за омекотяване на вода

EKO-OPTIMA DUET PERFORMA представлява двуколонна система за омекотяване на вода, предназначена за:

• непрекъснат работа
• последова елен (редуващ се) режим на работа
• паралелен режим на работа.





Технически спецификации



Модел: EKO-OPTIMA DUET 145 - DUPLEX 2×150 Autotrol Performa 278 TWIN



• Пр офесионална система за омекотяване на вода, двуколонна, предназначе на за: непрекъсната работа; ALTERNATING - последователен (редуващ се) режим на работа; PARALLEL - паралелен режим на работа.
• Приложение: Подходяща за хотели, жилищно блокове, котелни помещения, парни котли, охладителни системи, перални, производствени нужди, промишлени предприятия, болници, автомивки и други обекти с високо потребление на омекотена вода
• Автоматичен управляващ клапан Pentair Autotrol Performa 278 TWIN , изработен от високоустойчивия материал NORYL .
• Композитни напорни съдове
• Полиетиленови съдове за солен разтвор (саламура) PE
• Количество йонообменна смола: 2 × 130 l
• Работно налягане: 1,7 - 8,6 bar
• Работна температура: 2 - 38 °C
• Електроза ранване: 230 V / 12 V / 50 Hz
• Консумация на електроенергия: 4 W
• Присъединя ане вход/изход: 1" BSP външна резба
• Присъединя ане дренаж: 3/4" BSP външна резба
• Среден йонообменен капацитет (за 1 колона): 403 °dH × m³
• Среден йонообменен капацитет (за 1 колона): 720 °f × m³
• Среден разход на сол за регенерация (за 1 колона): 18 kg
• Номинален дебит (за 1 колона): 3,8 m³/h
• Максимал н дебит (за 1 колона): 4,8 m³/h
• Загуба на налягане: 0,9 bar
• Производи елност между две регенерации при твърдост на водата 25 °dH (за 1 колона): 16,1 m³ (Всички посочени стойности са ориентировъчни и зависят от работните условия и качеството на водата. )
• Обем на всеки съд за сол - тип Eurotrol: 2 × 190 l
• Диаметър на всеки съд за сол: 565 mm
• Височина на всеки съд за сол: 1105 mm
• Размер на всеки напорен съд: 18" × 53" с отвор 4" G
• Широчина на всеки напорен съд с управляващ клапан: 491 mm
• Дълбочина на всеки напорен съд с управляващ клапан: 491 mm
• Височина на всеки напорен съд с управляващ клапан: 1662 mm





< p>







Калциевите и магнезиевите соли причиняват твърдостта на водата, което е основната причина за отлагането на котлен камък и повреди във водните системи, бойлери, котли, домакински електроуреди, кранове и фитинги. Ако твърдостта на водата е по-висока от 15°f, се препоръчва да инсталирате йонообменен омекотител за вода.
Важно е да инсталирате омекотител за вода, тъй като той решава проблема с котления камък, както и намалява разходите за енергия и употребата на перилни и миещи препарати, прави кожата хидратирана и дрехите чисти.











Характеристики на омекотителни системи на EKO-OPTIMA DUPLEX



EKO-OPTIMA са йонообменни омекотителни системи като резервоарите за саламура са отделени от модулите, с цилиндър с йонобменна смола и таймер.
Таймерът показва ниво за ниско ниво на сол, количество вода, което може да се достави между регенерациите, количество омекотена вода, използвано от последната регенерация и моментна консумация на вода.
Уредът се състои от глава с хидропневматичен клапан от пластмаса и електронен таймер, плюс 2 броя цилиндри от пластмаса, покрити с фибростъкло.
Цялото оборудване е произведено от висококачествени материали.





Основни предимства на омекотителни системи на EKO-OPTIMA DUPLEX



• Двуко лонна конструкция за непрекъснато производство на омекотена вода
• Възможност за последователна или паралелна работа на колоните
• Надежде автоматичен клапан Autotrol Performa 278 TWIN за осигуряване на непрекъснато подаване на мека вода 24/7
• Корпус от устойчивия инженерeн полимер NORYL
• Комп зитни напорни съдове с висока устойчивост на корозия
• Полиетил нови съдове за солен разтвор
• Подходящ за промишлени и търговски приложения с голям разход на вода





< strong> Управляващ вентил Pentair Autotrol Performa 278 TWIN



Autotrol Performa 278 TWIN използва устойчив на корозия полимерен корпус (Noryl) и електронни контролери Logix 762/764 за осигуряване на непрекъснато подаване на мека вода 24/7





 Ос овни цикли на регенерация Системат а преминава през 5 автоматични цикъла

1. Обратно промиване (Backwash): Почиства филтърния слой от механични примеси.
2. Засмукване на сол (Brine) и бавно изплакване: Солевият разтвор преминава през смолата, за да я регенерира.
3. Бързо изплакване (Fast Rinse): Премахва остатъците от сол.
4. Пълнене на солевия резервоар (Refill): Долива вода в съда със сол за следващата регенерация.
5. Готовност (Service): Връщане в нормален работен режим.



2. Настройки на контролера (Logix) Контролерите от серия 700 (742/762/764) следват лесен алгоритъм за настройка:

• За да влезете в режим на програмиране, задръжте бутона SET (или стрелките нагоре и надолу ) за 5 секунди.
• Час на деня: Настройте текущия час.
• Час за регенерация: Обикновено се задава през нощта (напр. 02:00 ч), когато потреблението на вода е минимално.
• Твърдост на водата: Въвежда се твърдостта в съответните мерни единици според анализа на водата.



3. Годишна поддръжка на инжектора Препоръчва се почистване на инжектора и цедката поне веднъж годишно:

1. Изключете захранването на контролера.
2. Превключете байпас вентилите в позиция Bypass (спира се подаването на вода към системата).
3. Облекчете налягането в системата, като отворите сервизен кран в близост.
4. Развийте капачката на инжектора, извадете цедката и инжектора.
5. Почистете ги с мека четка и чиста вода, проверете за отлагания.
6. Сглобете обратно, като се уверите, че уплътненията (O-пръстените) са добре наместени и смазани само със силиконова смазка.



4. Първоначално пускане в експлоатация (обезвъздушаване)

1. Поставете двата вентила (Main и Secondary) в позиция Treated Water (Работен режим).
2. Отворете частично най-близкия кран за вода.
3. Бавно отворете централния входен водопроводен кран. Оставете водата да тече, докато спре да излиза въздух и тръгне плътна струя.
4. Придвижете вторичния вентил (Secondary) ръчно в позиция за обратно промиване (Backwash). Очаквайте въздухът напълно да се изчисти











Тип филтриращ материал: високо фективна полисферична йонообменна смола (PURE SOFT PLUS)



PU RE SOFT PLUS е високоефективна полисферична катионитна йонообменна смола, предназначена за омекотяване на питейна и технологична вода чрез отстраняване на калциеви и магнезиеви йони. Отличава се с висока обменна способност, отлични промивни характеристики и дълъг експлоатационен живот









Монтаж на системата

Системата трябва да се монтира от квалифициран персонал, на сухо място, защитено от замръзване и слънчеви лъчи.
След проверка на правилния монтаж квалифицираният персонал тества и пуска уреда в експлоатация.
Трябва да се осигури контакт и щепсел за захранване 230V.
Трябва да се монтира филтър за механични частици преди уреда (Поръчва се допълнитено, моля вижте свързаните продукти  по-долу!)

При монтажа използвайте гъвкави маркучи или амортизиращи вибрациите съединения за свързване на омекотителя към инсталацията (Поръчват се допълнитено. )
Дренажът трябва да е сифонен тип и да бъде под преливника на резервоара за саламура (сол)
Осигурете минимално налягане на входа на уреда от 2 bar.
Инсталирайте редуктор за налягане, ако налягането на входа на системата е над 6 bar.
Поставете възвратна клапа след водомера.

В случай, че водата е предназначена за питейни нужди инсталирайте смесителен вентил или го изградете в инсталацията;

За да видите как да програмирате таймера, моля, вижте инструкциите за експлоатация на омекотителите за вода.





Поддръжка на системата

Редовно почиствайте патрона на филтъра преди омекотителната система!
Почиствайте резервоара за сол на всеки шест месеца!
Редовно проверявайте и допълвайте солта в резервоара за саламура (според указанията на техника).
Проверявайте твърдостта на водата на изхода на всеки два месеца.
Редовно се уверявайте, че нивото на солта в резервоара за саламура е над нивото на водата.
Проверявайте правилното време на таймера на всеки два месеца.









Монтажна схема







Означения в схемата:

1. Водомер
2. Редуктор на налягането
3. Възвратен клапан
4. Клапан за спиране преди системата
5. Кран за вземане на проби от сурова вода
6. Седиментен (механичен) филтър
7. Отвеждане на филтрирана вода за други нужди (кран за източване)
8. Тръбен съединителен фитинг
9. Байпасен клапан
10. Вентил за аерация (по желание)
11. Гъвкави връзки
12. Омекотителна глава A
13. Цилиндър за омекотител А
14. Щепсел за захранване 230V
15. Модул за производство на хлор (опция)
16. Омекотителна глава B
17. Цилиндър за омекотител B
18. Резервоар за саламура (сол на таблетки)
19. Дренаж (канал)
20. Смесителен вентил
21. Кран за вземане на проби от омекотена вода
22. Клапан за спиране след системата
23. Дозатор против накип (опция)
24. Спирателни вентили





Йонообменната смола в системата не се счита за консуматив. Тя може да бъде подменена в случай на замърсяване или ако е била подложена на замръзване.

Консумативи на системата: чиста таблетирана сол за омекотителни системи (сол на таблетки) и вода за промиване. Разходът на сол и вода за промиване на системата е описан за всяка колона в техническия каталог на системата и по-горе тук!









Посочените снимки са илюстративни. Възможни са изменения при процеса на производство.







ТЕХНИЧЕСКА БРОШУРА PENTAIR Autotrol valves



ИНСТРУКЦИЯ ЗА РАБОТА PENTAIR Autotrol 255/760 (BG)







Производител: POLAQUA Group (Полша). Гаранция: 24 месеца за физически лица, 12 месеца за юридически лица.



Продуктът се доставя с предварителна заявка. Срокът за доставка и условията на плащане се уточняват при обработката на запитването или след потвърждение на поръчката. За изпълнение на поръчката се изисква частично авансово плащане по банков път.
