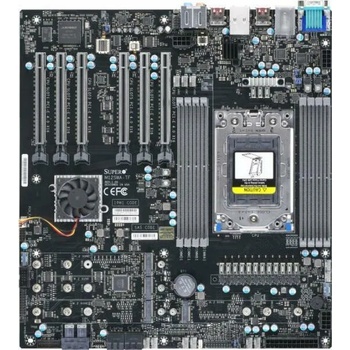

Supermicro MBD-M12SWA-TF

Supermicro MBD-M12SWA-TF-O Дънната платка е оборудвана с графични изходи за процесори с интегрирано графично ядро. Дънната платка не включва графична карта и без използването на подходящ процесор тези изходи няма да работят. CPU Серията AMD Ryzen Threadripper PRO поддържа 3000WX и 5000WX процесори (сокет WRX8) Чипсет AMD WRX80 Памет 8x DDR4 слота за памет, до 2 TB поддръжка Поддръжка на DDR4 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz Осемканална архитектура на паметта ECC и не-ECC поддръжка, буферирана и небуферирана UDIMM , RDIMM, 3DS RDIMM и LRDIMM поддържат модули памет Слотове 6x PCIe 4.0 x16 слота Графика 1x VGA порт, запазен за IPMI Съхранение 4x SATA 6Gb/s порт 4x M. 2 слот, M Key, за 2280/ тип единици 22110 (PCIe 4.0 x4 режим) 2x U. 2 слот RAID 0, RAID 1, RAID 5, RAID 10 поддръжка за SATA и M. 2 NVMe устройства RAID 0, RAID 1 поддържат U. 2 устройство USB 1x USB 3.2 Gen2x2 порт тип C на гърба 4x USB 3.2 Gen2 (USB 3.1 Gen2) порт тип A на гърба 1x USB 3.2 Gen2 (USB 3.1 Gen2 ) Тип C порт, наличен на вътрешен USB конектор чрез 5x USB 3.2 Gen1 порта (3 порта на задния панел, 2 порта, достъпни чрез вътрешен USB конектор) 2x USB 2.0 порта, достъпни чрез вътрешен USB конектор Звук Realtek ALC4050H + ALC1220 7.1-канален звук с висока разделителна способност LAN 1x конектор за външен високоговорител 1x конектор за преден панел 1x конектор за сензор за отваряне на шкаф
1x USB 3.2 Gen2 (USB 3.1 Gen2) Тип C конектор 1x USB 3.2 Gen1 (USB 3.0) конектор (поддържа 2x USB 3.2 Gen1 порта) 2x USB 2.0 конектор (поддържа 4x USB 2.0 порта) 4x SATA 6Gb/s конектор 1x SATA DOM конектор за захранване 4x M. 2 слот, M Key 2x U. 2 слот 1x TPM конектор 1x S/PDIF изходен конектор 1x Светодиод за прегряване 1x SMBus/I2C конектор 1x Clear CMOS джъмпер

Портове на гърба 1x VGA 1x USB 3.2 Gen2x2 Тип C 4x USB 3.2 Gen2 (USB 3.1 Gen2) Тип A 3x USB 3.2 Gen1 (USB 3.0) 2x RJ-45 1x сериен порт 1x оптичен S/PDIF изход 5x аудио жак Размери 30,48 x 33,02 cm EATX формат
