Vortice QE 60 LL Центробежен вентилатор LongLife (11521)

Vortice QUADRO EVO е гама центробежни аспираторни вентилатори, п одходящи за монтаж на стена или таван или за вграден монтаж (според модела); производителност и пожароустойчивост по стандарт DIN 18017-3. Изключително ниски нива на шум, идеално съвместими с нощна работа. Висока степен на защита (IP45), позволяваща безопасен монтаж в Зона 1 на бани.
Модулен дизайн: основните модули могат да се комбинират, за да отговарят на широк спектър от нужди за инсталиране.
Висока аеравлична ефективност, осигуряваща пълно съответствие с Erp Reg. n 1253/2014, 2-ро ниво.
Усъвършенствани електронни модули за задоволяване на широк спектър от нужди

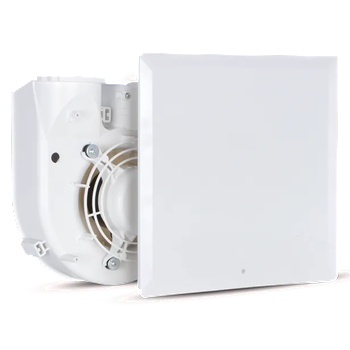

Vortice QUADRO EVO QE 60 LL - Центробежен вентилатор Long Life

• Аспирационен вентилатор, състоящ се от центробежен напорен вентилатор, електро-двигател, филтър, рамка на филтъра, електронен модул и преден лицев декоративен панел.
• Корпусът не е включен в доставката и се поръчва допълнително в зависимост от желания тип монтаж или приложение!
• Подходящ за вентилационни системи с дълги вентилационни тръби и в сгради с няколко етажа, бани, тоалетни, мокри помещения, перални, кабинети, кухни, офиси и други помещения
• Отличн уплътнение на клапата на задния капак (TUV сертифицирана), за предотвратяване на риска от лоши миризми и дифузия на студен въздух, когато вентилаторът е изключен.
• Електрически AC мотор, вал, лагеруващ на сачмени лагери, осигуряващ непрекъсната работа най-малко 40 000 часа при максимална номинална температура. Центробежно колело, извито напред, изработено от PBT, осигуряващо висока твърдост, стабилност на размерите и голяма устойчивост на агресивни химични агенти. Високата му ефективност, произтичаща от точната аеродинамика осигурява високи нива на налягане при номинални въздушни потоци. Свитък, обхващащ електронния корпус, изработен от самозагасващ (V0) ABS.
• Естетичен преден панел, изработен от самозагасващ (V0) ABS; две панти  позволяват широк ъгъл на въртене за лесна поддръжка на филтъра.
• Корпус на двигателя и рамката на филтъра от ABS пластмаса.
• G2 филтър според Erp. рег. N 1253/2014/Eu, 2-ро ниво
• Версия LL - основна версия - включване/изключване чрез дистанционен отделен ключ или заедно с осветлението. Минимално очаквана работа: 40,000 часа при максимално допустимата температура от 50 °C
• Опции за корпуси ( поръчват се допълнително! Моля вижте техническия лист с вариантите! ): 10 алтернативни корпуса, за различен монтаж и за противопожарна защита. Интегриран отвор (номинални диаметри 80 mm) и обратен клапан. Рамка за предотвратяване навлизането на мръсотия и остатъци от монтаж, доставен с продукта. Модулната концепция позволява свободно да се допълват вентилационните модули и корпуси, за да отговарят на различни нужди. Гамата Vort Quadro Evo се състои от 23 вентилационни модула, различни по характеристики и характеристики, и 10 корпуса, подходящи за стенен таван и вграден монтаж, както и за противопожарна защита.
• Центробежно колело, извито напред, изработено от PBT, осигуряващо висока твърдост, стабилност на размерите и голяма устойчивост на агресивни химични агенти. Високата му ефективност, произтичаща от точни изследвания на аеродинамиката, осигурява високи нива на налягане в широк диапазон от въздушни потоци.
• Вградена възвратна клапа с отлично уплътнение
• Захра ване: 1 × 220 ÷ 240 V, 50Hz
• Ел. мощност: max. 16 W
• Максимален дебит: 60 m³/h
• Максима ен напор: 343 Pa
• Температу ра на въздуха; max. 50 °C
• Ниво на шума от 3 метра: 25 Lp dB(A), ISO 3744
• Габаритни размери - с базов корпус за стенен или таванен монтаж: 262 x 262 x 111,5 mm (без присъединителния щуцер). Корпусът се поръчва допълнително (вижте свързани продукти)
• Габарит ни размери - с корпус за стенен или таванен монтаж за вграждане: 277 x 277 x 111,5 mm (без присъединителния щуцер). Корпусът се поръчва допълнително (вижте свързани продукти)
• Диаметъ р на щуцера за присъединяване към вентилационна тръба: Ø 79 mm, L= 80 mm
• Степен на защита: IP 45
• Тегло: 2.33 kg
• Производит ел: Vortice Elettrosociali - Италия

Корпус QE-B M - за открит монтаж на стена или таван - код: 11561 - основен корпус за повърхностен (стенен или таванен) монтаж, изработен от ABS пластмаса. Втулка, изработена от ABS пластмаса, интегрираща задната капачка, съвместима с DIN 18017-3, сертифицирана от TUV German Institute.

Корпус QE-B I - за вграден монтаж на стена или таван - код: 11560 - основен корпус за вграден (стенен или таванен) монтаж, изработен от ABS пластмаса. Втулка, изработена от ABS пластмаса, интегрираща задната капачка, съвместима с DIN 18017-3, сертифицирана от TUV German Institute. Квадратна рамка за предотвратяване на навлизането на мръсотия. Порт за свързване на отвор за извличане на въздух от второ помещение. (QE-AD код. 21118, предлага се като аксесоар). Възможност за монтаж на гипсокартон.

Корпусите, използвани, когато вентилатора се използва за пожарна защита (версия за висока температура) са описани в каталога.

Цифрови означения:

QE 60 - дебит на вентилатора 60 m3/h и налягане до 343 Pa

QE 60/35 - дебит на вентилатора 60/35 m3/h и налягане до 343/98 Pa, на две скорости

QE 100 - дебит на вентилатора 100 m3/h и налягане до 353 Pa

QE 100/60 - дебит на вентилатора 100/60 m3/h и налягане до 353/343 Pa, на две скорости

QE 100/60/35 - дебит на вентилатора 100/60/35 m3/h и налягане до 353/343/98 Pa, на три скорости

Буквени означения:

LL - основна версия - включване/изключване чрез дистанционен отделен ключ или заедно с осветлението
Предлага се в 1/2/3 скоростни версии. Възможност за денонощна работа при минимален дебит (непрекъсната вентилация) и възможност за повишаване до максималния дебит чрез дистанционен ключ (поръчва се допълнително). Минимална очаквана работа: 40,000 часа при максимално допустимата температура

LL T - версия с таймер - също като основната версия LL, но с таймер за включване/изключване със забавяне. Включването или забавянето могат да бъдат настроени между 0-45 минути, а закъснение след изключването между 0-20 минути.

LL TP - версия с PRO таймер - също като LL T версията, но закъснението при включване може да се настрои при 0, 45", 90" или 120", а закъснението на изключването при 6', 10', 15' или 21'. При моделите с множество скорости е възможно при инсталиране (Comfort Mode) да зададете старта им на максимална скорост, когато светлината е включена,
превключването им на максимална скорост, когато светлината е изключена и накрая спирането им след 6', 10', 15' или 21'. За да се осигури подходяща вентилация на помещението, дори при продължителни периоди на неактивност, е възможно да се зададе (Режим на почивка), на всеки 8, 12 или 24 часа, периодичен работен цикъл (продължителност се задава на 6', 10', 15' или 21 минути).

LL T PIR - версия с таймер и инфрачервен сензор за движение - вентилаторът веднага стартира, когато PIR (пасивния инфрачервен сензор) разпознае движение на хора и обекти. След като помещението бъде напусното, вентилаторът  спира да работи със закъснение между 0 и 20 минути. При много-скоростните модели е възможно да се зададе в момента на монтажа функция на непрекъсната работа при минимална скорост (функцията се нарича непрекъсната вентилация) и автоматично се засилва скоростта на вентилатора до по-висока скорост чрез PIR сензора.

LL TP HCS - версия с PRO таймер и сензор за влага - таймер EVO режим : включването/изключва ето на вентилатора се реализира чрез ключа за осветление Вградената електроника позволява да се настрои при монтажа закъснение за стартиране/стоп, когато вентилаторът е включен/изключен (закъсненията могат да бъдат зададени на 0, 45", 90" или 120 минути и на 6', 10', 15' или 21'). HCS режим : включване/изключване се осъществява според относителната влажност на околната среда (RH), открита от HCS сензора (система за управление на влажност), интегрирана в бордовата електроника. Системата работи с три различни режима, за да осигури най-добрите условия на околната среда:
- Продуктът започва да работи, когато относителната влажност на околната среда RH (предварително зададена в момента на монтажа) надвиши дадения праг на стойността на влажността - регулируем при монтаж на 60%, 70%, 80%, 90% (70% е фабричната настройка). Вентилаторът спира, когато относителната влажност падне с 15% под предварително зададената стойност или след два часа непрекъсната работа.
- Продуктът автоматично стартира в резултат на внезапно повишаване на относителната влажност на околната среда RH (> 20% за 10 минути) и незабавно спира въздуха, когато RH спадне с 15% под предварително зададената граница или след два часа непрекъсната работа.
- Вентилаторът се управлява чрез дистанционен ключ, независимо от установената RH (например за да се избегне включването му, в моментите, когато външната влажност на въздуха е твърде висока).

Схема за избор на вентилатори QUADRO EVO QE 60, при 1 вентилатор на етаж:

Схема за избор на вентилатори QUADRO EVO QE 100, при 1 вентилатор на етаж:

Схема за избор на вентилатори QUADRO EVO QE 60, при 2 и повече вентилатора на етаж:

Схема за избор на вентилатори QUADRO EVO QE 100, при 2 и повече вентилатора на етаж:

Размери на вентилатори QUADRO EVO QE - с корпус за открит стенен или таванен монтаж:

Корпусът се поръчва допълнително!

Размери на вентилатори QUADRO EVO QE - с корпус за вграждане в таван или в стена,   стенен или таванен монтаж:

Корпусът се поръчва допълнително!

Схема на електрическо свързване за вентилатори QUADRO EVO QA 60 LL

Убедете се, че електро-инсталацията Ви е подходящо проектирана за този модел!
