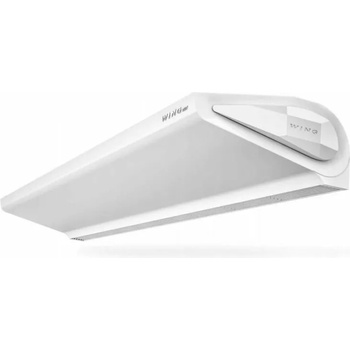

VTS Wing II W100 EC 4-17kw (1-4-2801-0259)

Топловъздушна завеса с воден топлообменник WING II W100 EC (4 - 17 kW)

• Въздушна завеса с уникален дизайн. По-голямата повърхност на входа на въздуха позволява топлообменникът да бъде използван с целия си капацитет. Специалният дизайн на лопатките осигурява увеличаване на обхвата на въздушния поток с 20% в сравнение с конвенционалните уреди. По-голямата площ за засмукване на въздуха дава възможност да се възползвате напълно от мощността на топлообменника. Дизайнът на уреда поддържа въздушния поток и ефективно намалява нивото на шума
• Електрон о управляемият мотор позволява лесна настройка на завесата на всяка входна врата
• Високоефек ивният двуредов топлообменн ик е пригоден да работи с нискотемпературни източници, топлоносител вода или гликолови разтвори с концентрация до 50%
• Характерната форма на страничния капак във форма на диамант защитава охлаждащата система на двигателя
• Благод рение на оптимизираната конструкция на капаците, почистването на завесата е удобно и не изисква демонтаж на която и да е част и така се осигурява хигиенна работа
• Двойното покритие (поцинковане + прахова боя) осигурява дългосрочна защита срещу корозия и естетически дизайн
• Енергоефе тивен двигател на вентилатора (EC).  Съвременният дизайн на двигателя на вентилатора спестява до 60% от енергията в сравнение с конвенционалните уре ди
• Високата мощност е резултат от използването на нагревател с голяма топлообменна повърхност, разположен цялостно във въздушната струя
• По-висока ефективност в обхвата на регулиране в сравнение с обикновените двигатели:
  Отлична издръжливост
  Ниски разходи за поддръжка
  Възможност за директно свързване към BMS система
  Тих вентилатор
  Регулиране на въртенето на вентилаторите с 0-10V DC сигнал
• Максималн температура на подавания топлоносител: 95 °C
• Двуредов топлообменник "вода - въздух"
• Отоплител на топлинна мощност (в зависимост от температурата на топлоносителя): 4 - 17 kW
• Максимално работно налягане: 16 bar
• Ел. мощност на вентилатора: 150 W
• Максимален дебит: 1850 m3/h
• Размери: 1066 x 210 x 465 mm
• Размер на вратата: max.  1,0 m за 1 завеса WING, при необходимост може да се монтират няколко завеси в паралел
• Ел. захранване: 1 x 230 V, 50 Hz
• Клас на защита: IP20
• Доставя се с монтажен шаблон.  При доставка всяка въздушна завеса WING се доставя с шаблон, съдържащ разстоянието между отворите и нивелиране на линиите. Всичко, което трябва да направите, е да изрежете шаблона от капака на картона и сте готови за монтаж
• Хоризонта ен монтаж или вертикален монтаж
• Максималн височина на вратата: 3,7 m
• Тегло: 21,5 kg
• Монтаж: Специалните скоби и точките за закрепване позволяват незабавно монтиране на завесата. Окачването не е включено в комплекта и може да се поръча допълнително
• Про зводител: VTS Group - Полша

Прин ципна схема за монтаж на топловъздушни зав еси с воден топлообменник серия WING W:

 Означения в схемата:

1.  Захранване 230V/50 Hz
2.  Главен ключ, предпазители
3. Завеса Wing EC
4. Контролер WING EC
5.  Вентил със електрическа задвижка

Всяк а въздушна завеса WING W може да се монтира хоризонтално или вертикално. Благодарение на тънкия дизайн, много малката височина на корпуса и наклонения вход за въздух, устройството може да бъде монтирано в ограничено пространство над вратата, без да оказва влияние върху вратата.

Хоризонтален монтаж на въздушни завеси WING в паралел:

Вертика ен монтаж на въздушни завеси WING в паралел:

Функция "Оптимална врата"
Функцията "Оптимална врата" позволява да се поддържа пълна защита на отварянето на вратата и същевременно да се оптимизират разходите, свързани с нейната работа. Отварянето на вратата увеличава и скоростта на въздуха с +1 или +2 нива в зависимост от предпочитанията на потребителя, за да се предотврати достъпът до външен въздух

ТЕХНИЧЕСКИ КАТАЛОГ WING

ТЕХНИЧЕСКА ДОКУМЕНТАЦИЯ WING

ЕЛЕКТРИЧЕСКИ СХЕМИ WING

ИНСТРУКЦИЯ HMI WING

ИНСТРУКЦИЯ ЗА BMS ВРЪЗКА HMI VOLCANO/WING

УПЪТВАНЕ ЗА СЕНЗОР ЗА ВРАТА

Мар ка:  VTS - Полша . Гаранционен срок:  24 месеца.   Срок за доставка:  3-4 седмици

VTS Group е със седалище в Люксембург и има структура, разположена в повече от 20 страни в различни части на света. Компонентите за климатични инсталации и отопление на фирмата работят в над 100 000 сгради по целия свят, осигурявайки комфортни температурни условия в хотели, търговски центрове, както и в промишлени и обществени съоръжения
