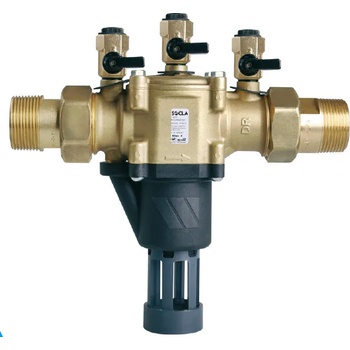

WATTS Socla BABM 1" Устройство срещу обратен поток (149B70002)

В сградните водопроводни инсталации често се срещат кръстосани връзки - точките от мрежата, в които система за питейна вода се свързва със система за непитейна вода. Устройствата BA се използват за да се предотврати обратният поток, тъй като тогава има опасност от замърсяване на питейната вода в сградата. Кръстосани връзки се появяват в уреди като перални и съдомиялни, котли, термопомпи, в точките на свързване на противопожарната система към водопровода. За да се избегне компрометиране на питейната вода във водопровода, се препоръчва поставянето на предпазител за обратен поток. Тези устройства защитават мрежата за питейна вода, като прекъсват подаването на вода, изпразват и изсмукват отпадъците в случай на опасност водата да бъде върната обратно в главния тръбопровод.

Устройствата за предотвратяване на обратния поток BABM се състоят от два клапана (входен и изходен), предпазен клапан и фуния. Предотвратителят на обратния поток BABM предпазва мрежата за питейна вода чрез прекъсване на на захранването, изпразване и източване до отпадъци в случай на опасност от връщане на водата обратно в главния тръбопровод

Предпаз тел за обратен поток с проверима зона за понижено налягане с вградена фуния Watts Socla BABM

• Ком актен предотвратител на обратния поток с проверима зона за понижено налягане с вградена фуния, с присъединяване на резбови връзки
• Предотвра ителят на обратния поток BABM предпазва мрежата за питейна вода чрез прекъсване на непрекъснатостта на захранването, изпразване и източване до отпадъци в случай на опасност от връщане на водата обратно в главния тръбопровод
• Лесна поддръжка благодарение на модулните подкомплекти: технология на буталото на предпазния клапан, без мембрана: лесен монтаж и демонтаж, подсилена дълготрайност; лесен достъп; компактен дизайн за спестяване на място; намалени загуби на налягане; висококачествени материали; накрайници с мъжка резба (BSP) ISO 228-1
• Състои се от два клапана (входен и изходен), предпазен клапан и фуния
• Предпазителят за обратен поток отговаря напълно на изискванията на европейските стандарти БДС EN 1717:2001 и БДС EN 12729, които се отнасят за защитата срещу замърсяване на питейната вода във водоснабдителните инсталации и общите изисквания към устройствата за предотвратяване на замърсяване при обратен поток
• Сертифициране: тип BA (предпазител за обратен поток с контролирана зона за понижено налягане) - разлика в налягането между горната зона и междинната зона над 140 mbar, отваряне на предпазния клапан за налягане, когато разликата в налягането между горната зона и междинната зона е под 140 mbar. Наличие на точки за изпитване под налягане за проверка на всяка зона и непропускливост на всяко от устройствата срещу течението и по течението
• Размер на тръбната връзка: 1"
• Номинален диаметър: DN25
• Макси мален дебит: 15 m3/h
• Комплект с холендрови връзки с външни резби
• Работни течности: вода
• Приложения : Предназначен за защита на мрежите за подаване на питейна вода срещу обратния поток на рискови течности до категория 4 съгласно БДС EN1717. Устройството е предназначено да предотврати обратното изтичане на замърсена вода в мрежата за питейна вода в резултат на обратното налягане или обратен сифонаж, когато налягането пред устройството е по-ниско от налягането след него. За системи, които могат да генерират рискове от замърсяване като:

  • Професионални мрежи: промишлени съоръжения, повърхностна обработка, химическа промишленост
  • Сан тарни мрежи: болници, лаборатории, диализни центрове, пречистване на вода
  • Технически мрежи: отопление, климатизация, напояване, водоразпределители, пръскачки
• Инсталиране : Трябва да се монтира на достъпно място, без опасност от заливане с вода - клапанът не трябва да се монтира там, където има някаква възможност въздушната междина да се потопи или наводни. Непосредствено преди устройството трябва да се монтира филтър, препоръчително от типа Watts F21NOR (поръчва се отделно)
• Указания за монтаж : Хоризонтална позиция при монтажа (при нужда от вертикален монтаж може да се достави във версия BABM CD - доставка при запитване). Обезвъздушете внимателно инсталацията (в незамърсена атмосфера); изпускателният клапан трябва да може да е оразмерен за целия изискуем дебит; трябва да се осигури защита срещу замръзване или екстремни температури. Защитното устройство трябва да бъде инсталирано от квалифициран техник. (Моля, вижте монтажната инструкция)
• Поддръжка : Тестване: В съответствие с националните законови разпоредби, BA рябва да се проверява редовно от оторизиран техник по поддръжка. Трябва да се извършва годишен функционален тест на предпазителя на обратния поток, направен с тестов комплект с манометър и маркучи. Този тест на оборудването трябва да се извършва поне веднъж на две години. (Моля, вижте монтажната инструкция)
• Ремонтн комплекти: Ремонтните комплекти са налични при поръчка и правят възможна подмяната на специфичната дефектна част на предпазителя на обратния поток BA. (Моля, вижте монтажната инструкция)
• Материал на тялото и кутията: месинг БДС EN12165 CuZn35Pb1.5AlAs-H060
• Матер ал на клапаните: POM (polyacetal), неръждаема стомана и месинг
• Материал на пружините: неръждаема стомана
• Материал на дренажната фуния: PVC
• Монтажна дължина с холендрите: 252 mm
• Връзка към дренажната фуния: Ø 40 mm
• Максимално налягане в системата: 10 bar
• Клас на налягане: PN10
• Макси мална работна температура: 65°C (до 90°C за 1 час дневно)
• Тегло: 2.7 kg
• Съвместим със стандарт БДС EN1717, БДС EN 12729
• Резбови връзки съгласно БДС EN ISO 228-1
• Одобрения: Kiwa, WRAS, DVGW, NF, BELGAQUA, SITAC, SVGV, ACS (Attestation de Conformité Sanitaire)

Осигуряването на чиста и безопасна питейна вода е предизвикателство предвид съществуването на множество потенциални химични замърсители. В допълнение, съществуват и редица начини, по които водоснабдителните системи могат да бъдат свързани с други системи. Наличието на обратен поток във водоснабдителната мрежа води до замърсяване на водата, правеща я негодна за консумация.

Това налага необходимост от използване на решения за предотвратяване на обратния поток във всички видове сгради - промишлени, обществени и жилищни. Те намират приложение в обществени водоснабдителни мрежи, предприятия от хранително-вкусовата индустрия, болнични водоснабдителни системи и др.
Предпазителите за обратен поток представляват механични устройства, които осигуряват физическа защита от възникването на това явление.

Обратният поток е нежеланото връщане на вода във водоснабдителната тръба от системата за питейна вода, което може да се превърне в сериозен проблем, особено когато съдържа опасни замърсители или бактерии. Може да възникне вследствие на обратно налягане или обратно връщане чрез сифон.
Обратно налягане се получава, когато налягането в потребителската инсталация е по-високо от това във водоснабдителната система. Това може да доведе до нежелано връщане на вода в обратна посока. До този дисбаланс в налягането може да се стигне при водоснабдителни инсталации в многоетажни сгради, системи с хидрофорни помпи и свързвания за котелни системи.

Обратното връщане чрез сифон се причинява от отрицателно или понижено налягане във водоснабдителната система, поради което вода може да бъде засмукана обратно във водопровода. Факторите, причиняващи това явление, са няколко - например ремонт или спукване на тръби, които са разположени по-ниско от точката на обслужване, понижено водопроводно налягане, дължащо се на висок черпателен дебит, както и недостатъчно голям диаметър на водоснабдителните тръби, водещ до висока скорост на водата и намалено налягане при смукателната страна на хидрофорна помпа.

За да възникне обратен поток, трябва да е налична действителна или потенциална връзка между водоснабдителната система и източник на замърсяване, например непитейна вода, промишлена течност или газ. Тази връзка може да е временна или непрекъсната и да е например между системата за питейна вода и инсталация за отопление или охлаждане, поливна система, байпасни контури или линии за водоподготовка.

Стандарт БДС EN 1717:2001 - Защита срещу замърсяване на питейната вода във водоснабдителните инсталации и общи изисквания към устройства за предотвратяване на замърсяване при обратен поток

Този стандарт третира начините, използвани за предотвратяване на замърсяването на питейната вода в сградите и основните изисквания към защитните устройства срещу замърсяване при обратен поток. Изискванията за спазване на хигиената на този стандарт се прилагат за всички стандарти за системи или прибори, свързани с водоснабдителната система за питейно-битови нужди. Този стандарт определя минималните изисквания към стандартите за продукти на защитните устройства. Стандартите за продукти се използват в подробните спецификации. При отсъствие на стандарт за продукт, този стандарт се използва за справка при съставяне на спецификация за вече разработени продукти.

Референтна система за сертифициране NF - Против замърсяване на питейно-битови инсталации. Тази референтна система за сертифициране в момента се прилага за защитни устройства, използвани във водопроводни инсталации за предотвратяване на замърсяване от обратен поток.

Сертифицирането е признаване от трета страна на съответствието на характеристиките, показващи добавената стойност на продукта. Сертифицираните характеристики на приложението NF - Против замърсяване на водовопроводни инсталации са следните:

• За предпазители за обратен поток тип BA (п редпазители за обратен поток с контролирана зона за понижено налягане)- разлика в налягането между горната зона и междинната зона над 140 mbar, отваряне на предпазния клапан за налягане, когато разликата в налягането между горната зона и междинната зона е под 140 mbar. Наличие на точки за изпитване под налягане за проверка на всяка зона и непропускливост на всяко от устройствата срещу течението и по течението.
• За предпазители за обратен поток тип САа (п редпазители за обратен поток с различни неконтролируеми зони на налягане) - отваряне на предпазния клапан за налягане, когато разликата в налягането между горната зона и междинната зона е под 10% от налягането срещу течението
• За предпазители за обратен поток тип САb (предпазители за обратен поток с различни неконтролируеми зони на налягане) - отваряне на предпазния клапан за налягане, когато разликата в налягането между горната зона и междинната зона е под 10% от налягането срещу течението. Този предпазител за обратен поток е предназначен да бъде монтиран само на устройството за пълнене на интегрирана отоплителна система с бойлер.

Обратен поток възниква, когато обичайната посока на водоразпределителнат а мрежа се обърне. Обратен поток се създава от две независими явления, които могат да се случат и едновременно

ОБРАТЕН СИФОНАЖ

СВРЪХНАЛЯГАНЕ

Производите : Watts Industries. Гаранционен срок: 24 месеца

Watts EMEA Holding B. V. е европейско подразделение на международния холдинг Watts Water Technologies.
WATTS е водещ производител и доставчик на продукти и решения, използвани в областта на водите, канализацията, отоплението, вентилацията, климатизацията, приборостроенето и електрониката
