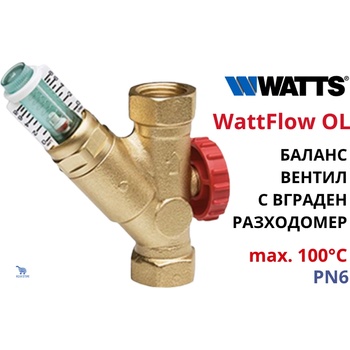

WATTS WattFlow OL SRVOl-IG 3/4" DN20 2-16 l/min Балансиращ вентил (10010108)

Балансиращ вентил с вграден разходомер WattFlow OL



Балансиращ вентил WattFlow OL на WATTS с наклонен седлов вентил за бързо и прецизно хидравлично балансиране на консуматорни кръгове в ОВК системи с вграден разходомер, който не е разположен директно в потока и е защитен от замърсяване. Скàлата е въртяща се. Максимална работна температура 100°C при налягане 6 bar или 70°C при 10 bar. Корпус от месинг, разходомер от устойчива пластмаса, пружина от неръждаема стомана и уплътнения от EPDM.



• Устройств за регулиране на кръгове в отоплителни, вентилационни и климатични системи (HVAC).
• Балансиращите вентили от серията WattFlow OL са разработени, за да осигурят на проектанти и оператори изключително лесен, икономичен и ефективен начин за регулиране на системите за отопление и охлаждане.
• Позволява бързо регулиране, висока точност и не изисква специално обучение. Хидравлично правилно балансираните системи работят по-прецизно и пестят енергия и разходи.



Технически данни

• Номиналне диаметър: DN 20
• Размер на резбите: 3/4" F
• Дебит на регулиране: 2 - 16 l/min
• Коефициент на дебита: Kvs 2.0
• Вътрешни резби (версия IG)
• Максимална работна температура: +100°C
• Минимална температура: -10°C - при използване на антифризи
• Макси ално работно налягане: 6 bar
• Точност на разходомера ±10% от измерената стойност, валидно за вода/гликол над 20°C



Материали

• Корпус: месинг
• Разходоме : ударо- и термоустойчива пластмаса
• Пружин : неръждаема стомана
• Уплътнен я: EPDM

Всички вентили от серията WattFlow OL са оборудвани с вграден разходомер, който постоянно показва дебита в литри в минута. Индикаторът не се намира директно в потока, което го предпазва от замърсяване и осигурява добра видимост във времето. Скàлата може да се върти около оста си, което позволява удобно отчитане при всякакъв монтаж.

Не е необходим специален прав участък преди вентила.

Вентилите могат да се монтират във всякаква позиция, като правилната посока на потока е обозначена със стрелка върху корпуса.





Диаграми



Параметрите налягане и температура трябва да бъдат в зададените граници.

Криви на загуба на налягане:

• A за дебит 1-8 l/min с Kvs 1.7
• B за дебит 2-16 l/min с Kvs 2.0







Баланси ане на дебита
Измерване на дебита
Спиране (изолиране) на потока





*]:pointer-events-auto scroll-mt-[calc(var(--header-height)+min (200px, max(70px, 20svh)))]" dir="auto" data-turn-id="request-WEB:2f716519-8e14- 497e-978e-3d2966f33070-18" data-testid="conversation-turn-14" data-scroll-anchor="true" data-turn="assistant">

„Паркир ане на ръчното колело

*]:pointer-events-auto scroll-mt-[calc(var(--header-height)+min (200px, max(70px, 20svh)))]" dir="auto" data-turn-id="request-WEB:2f716519-8e14- 497e-978e-3d2966f33070-17" data-testid="conversation-turn-12" data-scroll-anchor="true" data-turn="assistant">

Използв не на ръчното колело за настройка на желания дебит





Отчитане на дебита по скалата















Каталог балансиращ вентил Watts WattFlow   Инструкция балансиращ вентил Watts WattFlow





Описа нията и снимките са предоставени само с информативна цел и не са обвързващи. Производителят си запазва правото да прави технически и конструктивни промени без предизвестие.





Произв дител:  Watts Industries - Италия .
