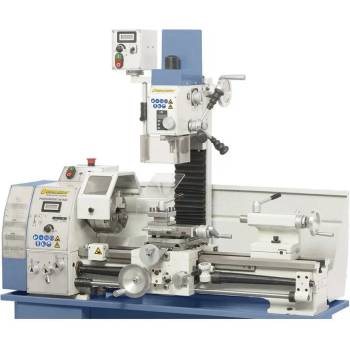

Bernardo Proficenter 700 BQV (03-1249)

BERNARDO Proficenter 700 BQV е комбинирана машина която работи и като струг, и като фреза. Тази машина е с универсално приложение за пробиване, струговане и фрезоване. Proficenter 700 BQV отговаря на най-високите изисквания. Оборудвана е с електронна настройка на скоростта. Когато искате да струговате, фрезоващата част може да се свали от машината. Комбинираният струг-фреза идва стандартно без стойка.

Струг Proficenter 700 BQV
Междуцентрово разстояние - 700 mm
Височина на центъра - 150 mm
Макс. диаметър на обработка спрямо паралелите - 280 mm
Отвор на вала - 38 mm
Конус на вала - MK 5
Обороти - 50-1000 / 100-1800 minˉ¹
Надлъжно подаване - (14) 0,07 - 0,65 mm/rev
Напречно подаване - (11) 0,03 - 0,1 mm/rev
Стъпка на резбата - (18) 0,2 - 3,5 mm / (21) 8 - 56 tpi
Ход на пинолата - 85 mm
Конус на пинолата - MK 3
Размер на T-канала - 12 mm
Мощност - 1,1 kW

Фреза Proficenter 700 BQV
Макс. диаметър на пробиване - 20 mm
Капацитет на фрезоване - 63 mm (челно) / 20 mm (странично)
Разстояние от шпиндела до колоната - 170 mm
Обороти - 50 - 2250 minˉ¹
Конус на вала - MK 2
Наклон на фрезовата глава - от -90° до +90°
Корекция на разположението на главата - 260 mm (височинно)
Мощност - 0,60 kW

Предимства:

Закален главен шпиндел, стандартен с отвор 26 мм
Електронен, безстепенен контрол на скоростта, като по този начин оптимално адаптиране към детайла
Оборудван с надлъжно и лицево подаване като стандарт
Призматично легло с голяма контактна повърхност, индуктивно закалено и шлифовано
Произведено в съответствие със строгите изисквания на стандарта Bernardo
Прецизни лагери на шпиндела с 2 регулируеми прецизни конусни ролкови лагера
Удобно разположение на превключващите елементи на главата на зъбното колело
Предпазен превключвател съгласно IP 54 с освобождаване на ниско напрежение
Разширен обхват на употреба благодарение на въртящата се фрезова глава (-90 ° до + 90 °)
Фрезова приставка с цифров дисплей за хода на перото и скоростта
